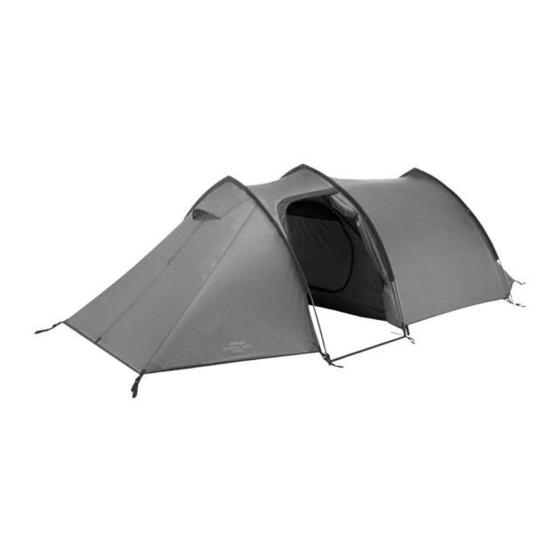

Vango SCAFELL PLUS Pitching Instructions

TENT PITCHING INSTRUCTIONS – SCAFELL PLUS (EN)
Flysheet First Pitching
1. Assemble the three poles and lay them parallel on the ground.
2. Open flysheet on ground and position tent in desired direction
3. Locate black pole sleeves on outside of flysheet and insert poles. The pole sleeve ends are colour matched to the poles.
4. Locate one end of each pole into corresponding eyelets on pole anchor straps
5. Push poles into an arch from the opposite side and locate pole ends into corresponding eyelets
6. Tighten the flysheet by adjusting the tension straps at the base of the poles.
7. Peg out adjustable anchor straps at both corners of the rear of the tent, using alloy pin pegs.
8. Pull the tent forwards, away from pegging points, until tent takes shape, Peg the two anchor straps at the front of the tent.
9. Peg down pole anchor straps and remaining flysheet pegging points
10. Peg out ALL guy lines.
The inner and flysheet can remain attached when pitching and packing. However, in humid or wet conditions the underside of the flysheet
may be coated with condensation. If this is the case it may be advisable to detach the inner and pack it separately to prevent it from
becoming wet
Inner Attachment
1. Open out inner tent inside flysheet and position doorway to correspond with the porch entrance of the flysheet.
2. Starting from the rear corners of the tent, attach the elasticated hooks on the groundsheet to corresponding rings on the flysheet
anchor straps. Suspend the inner by attaching the elastic loops of the inner tent with clips on inside of flysheet.
Tension Band System
1. Insert tension bands through corresponding access points in the inner tent (ceiling and sidewall). Connect the straps into the side-
release buckles.
2. Adjust the tension of the TBS straps until the slack is taken out
3. Tension band pockets are provided for storage when not in use.
...............................................................................................................................................................................................................
AUFBAUANLEITUNG – SCAFELL PLUS (DE)
Mit Außenzeltaufbau zuerst
1. Stecken Sie die drei Stangen zusammen und legen Sie sie parallel zueinander auf den Boden.
2. Breiten Sie das Überdach auf dem Boden aus und positionieren Sie das Zelt in der gewünschten Richtung.
3. Fixieren Sie die schwarzen Stangenhüllen an der Außenseite des Überdachs und führen Sie die Stangen ein. Die Enden der
Stangenhüllen sind passend zu den Stangen farblich markiert.
4. Fixieren Sie ein Ende jeder Stange in den dazu passenden Ösen in den Verankerungsschnüren der Stangen.
5. Drücken Sie die Stangen gewölbeförmig von der gegenüberliegenden Seite aus hoch und fixieren Sie die Stangenenden in den dazu
passenden Ösen.
6. Spannen Sie das Vordach, indem Sie die Spannschnüre am Ende der Stangen festziehen.
7. Stecken Sie die flexiblen Verankerungsschnüre an beiden Ecken der hinteren Seite des Zelts aus, indem Sie die Metallarretierstifte
verwenden.
8. Ziehen Sie das Zelt nach vorne, von den Befestigungspunkten weg, bis das Zelt Form annimmt. Befestigen Sie die zwei
Verankerungsschnüre vorne am Zelt.
9. Befestigen Sie die Verankerungsschnüre der Stangen und die verbleibenden Befestigungspunkte des Überdachs.
10. Spannen Sie ALLE Spannseile.
Innenzelt und Überdach können während Aufbau und Abdichtung befestigt bleiben. Jedoch kann die Unterseite des Vordachs bei feuchten
oder nassen Wetterbedingungen mit Kondenswasser bedeckt sein. Falls dies der Fall sein sollte, ist es ratsam, das Innenzelt zu lösen und
es separat einzupacken, um es vor Nässe zu schützen.
Innenbefestigung
1. Breiten Sie das Innenzelt im Inneren des Überdachs aus und positionieren Sie die Türöffnung so, dass sie mit dem Eingang des Vorbaus
am Überdach übereinstimmt.
2. Von den hinteren Ecken des Zeltes ausgehend, befestigen Sie die elastischen Haken an der Bodenplane mit den passenden Ringen an
den Verankerungsschnüren des Überdachs. Hängen Sie das Innenzelt ein, indem Sie die Gummibänder des Innenzelts mit Clips an der
Innenseite des Überdachs befestigen.
Spanngurtvorrichtung
1. Ziehen Sie die Spannschnüre durch die zugehörigen Zugangspunkte im Innenzelt (Decke und Seitenwand). Verbinden Sie die Schnüre
mit den seitlichen Freigabespangen.
2. Passen Sie die Spannung der TBS-Schnüre an, bis das Zelt gespannt ist.
3. Taschen für die Spannschnüre werden zum Verstauen der nicht gebrauchten Bänder mitgeliefert.
