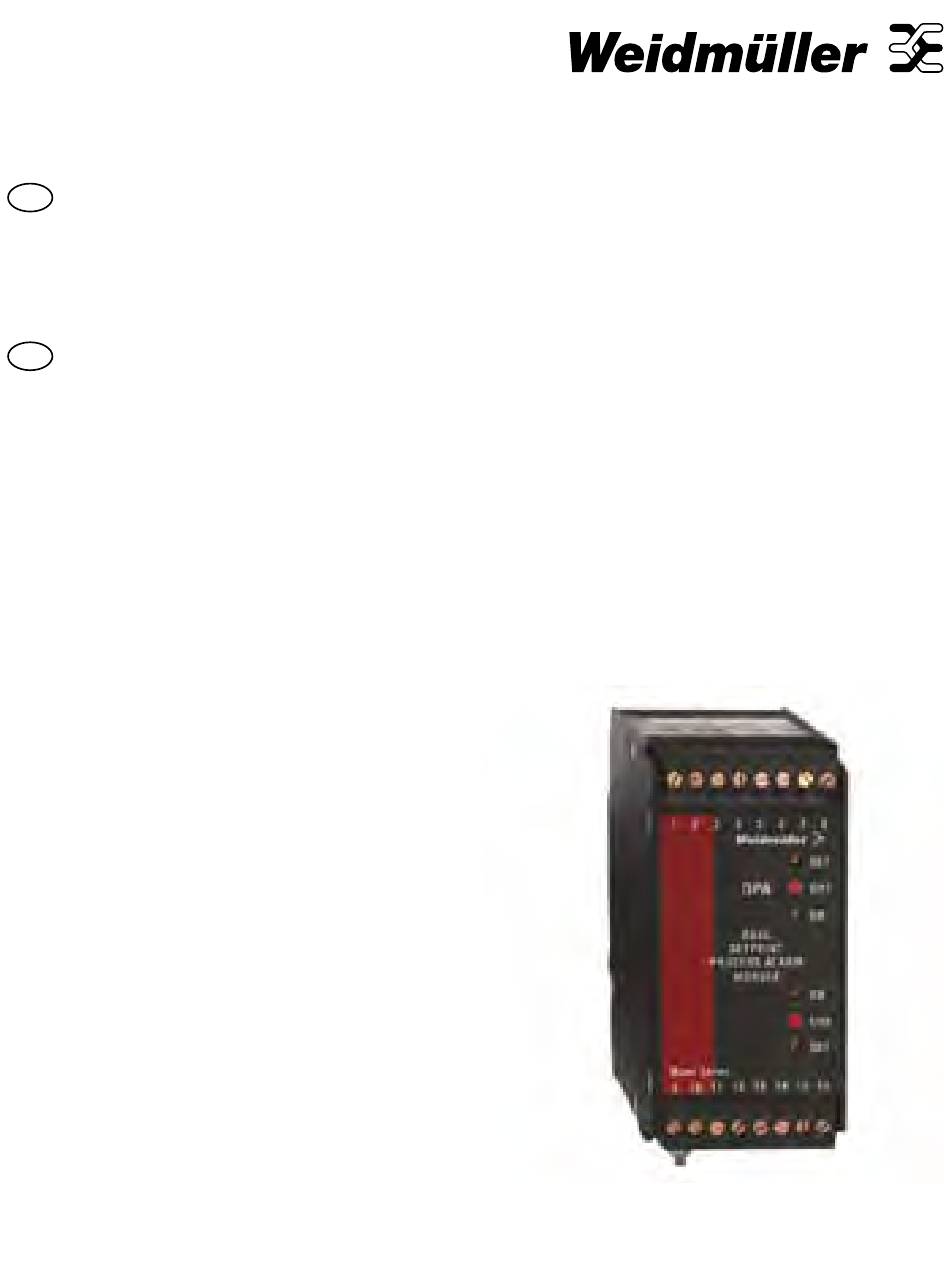

- Page 1 Bedienungsanleitung Zweikanaliges Grenzwertüberwachungsmodul Operatinginstructions Two-channel threshold monitoring module DPA/DRT 61001046/00/04.08...
- Page 3 DPA/DRT Inhaltsverzeichnis Betrieb Installation Kalibrierung und Konfiguration Modifizierung...
- Page 4 R2 DPA/DRT-Blockschaltbild •Betrieb Allgemein Mit dem DPA/DRT lassen sich mittels zweier unabhängiger Schaltpunkte Differenzen zweier Widerstandswerte überwachen. Sie dienen in der Regel zur Überwachung zweier über PT100-Sensoren gemessener Temperaturen. Hierbei gilt lediglich die Einschränkung, dass die von R gemessene Temperatur größer sein muss, als die von...
- Page 5 LED-Anzeige Die Status-LEDs an der Frontplatte zeigen unabhängig von der Einstellung der Spulenerregung die Alarmzustände an. Isolierung Eingangskreis, Stromversorgung, Alarmkanal 1 und Alarmkanal sind jeweils voneinander isoliert. •Installation Achtung: Die Installation dieser Geräte darf nur von speziell ausgebildetem Fachpersonal unter Beachtung der in dieser Dokumentation enthaltenen Informationen und mittels der mitgelieferten Montageklammern und Anschlussklemmen durchgeführt werden.
- Page 6 Schließer und Wurzelkontakt geschützt. Kabelkonfektionierungund-installation Als effektiven Schutz vor elektromagnetischer Störeinstrahlung müssen alle Signalleitungen geschirmt sein oder in leitfähigen Kabelkanälen bzw. in Rohren geführt werden. DPA/DRT 4 3 2 Kabelschirm nur auf Seite der Signalquellen erden Anschlussdiagramm für Differenzwiderstandsmessung...
- Page 7 Verwenden Sie eine für Temperaturen von über 0 °C zugelassene Anschlussleitung (1-8 AWG), und schließen Sie diese mit einem Drehmoment von 0, Nm (4, lb-In) an. Isolieren Sie die Anschlussleitung an beiden Enden auf mm ab. Versehen Sie mehradrige Leiter mit einer geeigneten Adernendhülse (nicht löten). AnschlussderSensoren Verwenden Sie für den Anschluss der Sensoren eine geeignete verdrillte -Drahtleitung.
- Page 8 Anschlüsse Klemme Signal Nicht belegt Eingangssignale Wurzelkontakt Nicht belegt Neutral (−) Stromversorgung Phase (+) Öffner Alarmkanal 1 Wurzelkontakt (Relaiskontakte) Schließer Öffner Alarmkanal 2 Wurzelkontakt (Relaiskontakte) Schließer Über einen Gewindebolzen an der Unterseite Schutzerde des Gehäuses Hinweis 1: Doppellinien weisen auf eine Isolierung zwischen den Ports hin - Vorsicht! Gefahr eines Stromschlags (Schraubklemmen können unter Hochspannung stehen)
- Page 9 •KalibrierungundKonfiguration Allgemein Sollwert und Hysterese der einzelnen Alarmkanäle werden über die Potentiometer SET (Sollwert) und DB (Totband) konfiguriert. Die Einstellung Alarmtyp und Relaisspulenerregung erfolgt über interne Brücken. AnforderungenandieBetriebsmittel • Zwei präzise Widerstandsdekaden. Hinweis: Stellen Sie die Widerstandsdekaden auf den Mindestwert für R. Widerstandsdekaden 1 wird entsprechend angepasst, bis das erforderliche Differenzsignal erreicht ist.
- Page 10 . Stellen Sie die Eingänge auf den Schaltpunkt ein. . Drehen Sie den Regler SET gegen den Uhrzeigersinn, bis die LED erlischt. 4. Drehen Sie den Regler SET langsam im Uhrzeigersinn, bis die LED aufleuchtet. Totbandeinstellung(ReglerDB) Der Totbandregler dient zum Einstellen des Schaltpunktes, bei dem der ausgelöste Alarm zurückgesetzt werden soll.
- Page 11 ReglerfürEingangsabgleich(werksseitigeEinstellung) Dieser Regler dient zum Ausgleich von Bauteiletoleranzen. Obwohl ein Abgleich nur in seltenen Fällen notwendig ist, finden Sie nachfolgend die entsprechende Vorgehensweise. 1. Nehmen Sie die Elektronikbaugruppe aus dem Gehäuse heraus. . Schließen Sie den Alarm wie in der Tabelle oben angegeben an.
- Page 12 •Modifizierung SEITENANSICHT LINKS LinkeSeitenwandentfernen 1. Lösen Sie die sechs mit A-F markierten Schneidklemmschrauben (zuvor Spannungsversorgung abschalten). . Lösen Sie die beiden mit G & H markierten Senkschrauben. . Entfernen Sie die linke Seitenwand, und merken Sie sich die Lage des Isoliermaterials, das zur Abdeckung der Stromversorgungsplatine dient.
- Page 13 (Entsprechend der Schrauben G & H an der linken Seite). Merken Sie sich die Lage des Isoliermaterials. Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Warnung: Zur Gewährleistung der Produktsicherheit ist unbedingt auf eine korrekte Lage des Isoliermaterials zu achten.
- Page 14 Brücken für die Auswahl der Relaisspulenerregung: Kanal 1 (abgebildet in Position ‘normalerweise erregt’) Kanal 2 (abgebildet in Position ‘normalerweise nicht erregt’) Brücken für die Auswahl der Alarmfunktion: Kanal 2 Kanal 1 (obere Schaltschwelle (untere Schaltschwelle ausgewählt) ausgewählt) DPA-Hauptplatine und Darstellung der Steckbrücken für Relaisspulenerregung und Alarmfunktionen.
- Page 15 DPA/DRT Contents Operation Installation Calibration and Setup Modifications...
- Page 16 DPA/DRT block diagram. •Operation General The DPA/DRT allows you to monitor the difference between two resistance values using two independent trip points. They are, typically, used to monitor the difference in temperatures measured by two Pt100 RTDs, the only restriction being that the temperature measured by R...
- Page 17 Indication The front panel status LEDs indicate an alarm condition regardless of the coil energisation setting. Isolation Input, Power Supply, Alarm Channel One and Alarm Channel Two are all isolated from each other. •Installation Caution: In order to meet product safety requirements, these units must only be installed, by qualified staff, in accordance with the information given in this manual, using the mounting clips and terminal blocks supplied, and all relevant national electrical wiring and safety rules...
- Page 18 Use 1-8 AWG Cu Wire rated for temperatures above 0 °C Only, tighten to 4. lb-In. Strip wires to mm from the ends. Use a suitable ferrule for multistranded wires (do not solder). DPA/DRT 4 3 2 Ground cable shield at signal source only...
- Page 19 InputSignalCabling Use suitable twisted pair cable for the input signal connection. Connections Terminal Signal Not Used Input signals Common Not Used Neutral (−) Power supply Live (+) Normally Closed Alarm channel one Common (Relay Contacts) Normally Open Normally Closed Alarm channel two Common (Relay Contacts) Normally Open...
- Page 20 •CalibrationandSetup General The SET (setpoint) and DB (deadband) adjustments control the setpoint and hysteresis for each alarm channel. Internal jumpers control the alarm type and relay coil energisation. Equipmentrequirements • Two accurate decade resistance boxes. Note set Resistance box to the minimum value of R.
- Page 21 Deadband(DBControl)adjustment The deadband control adjusts the point at which a tripped alarm resets. This point will be above the setpoint for a low type alarm or below for a high type. The procedure for adjusting the DB control is as follows: 1.
- Page 22 •Modifications LEFT HAND SIDE V EW Removingthelefthandsideplate 1. Remove the six self tapping screws marked A-F (disconnect power first). . Remove the two countersunk bolts marked G & H. . Remove the left hand side plate and note the position of the insulator covering the power supply board.
- Page 23 Relay energisation selection jumpers: Channel one (Shown in normally energised position) Channel two Shown in normally de-energised position Trip action selection jumpers: Channel two Channel one (High alarm selected) (Low alarm selected) DPA main board showing the locations of the high/low operation, and relay coil energisation, selection jumpers.
- Page 24 Weidmüller Interface GmbH & Co. KG Postfach 00 0 Detmold Klingenbergstraße 16 8 Detmold Tel. +4 1 14-0 Fax +4 1 14-0 8 info@weidmueller.com www.weidmueller.com 61001046/00/04.08...
