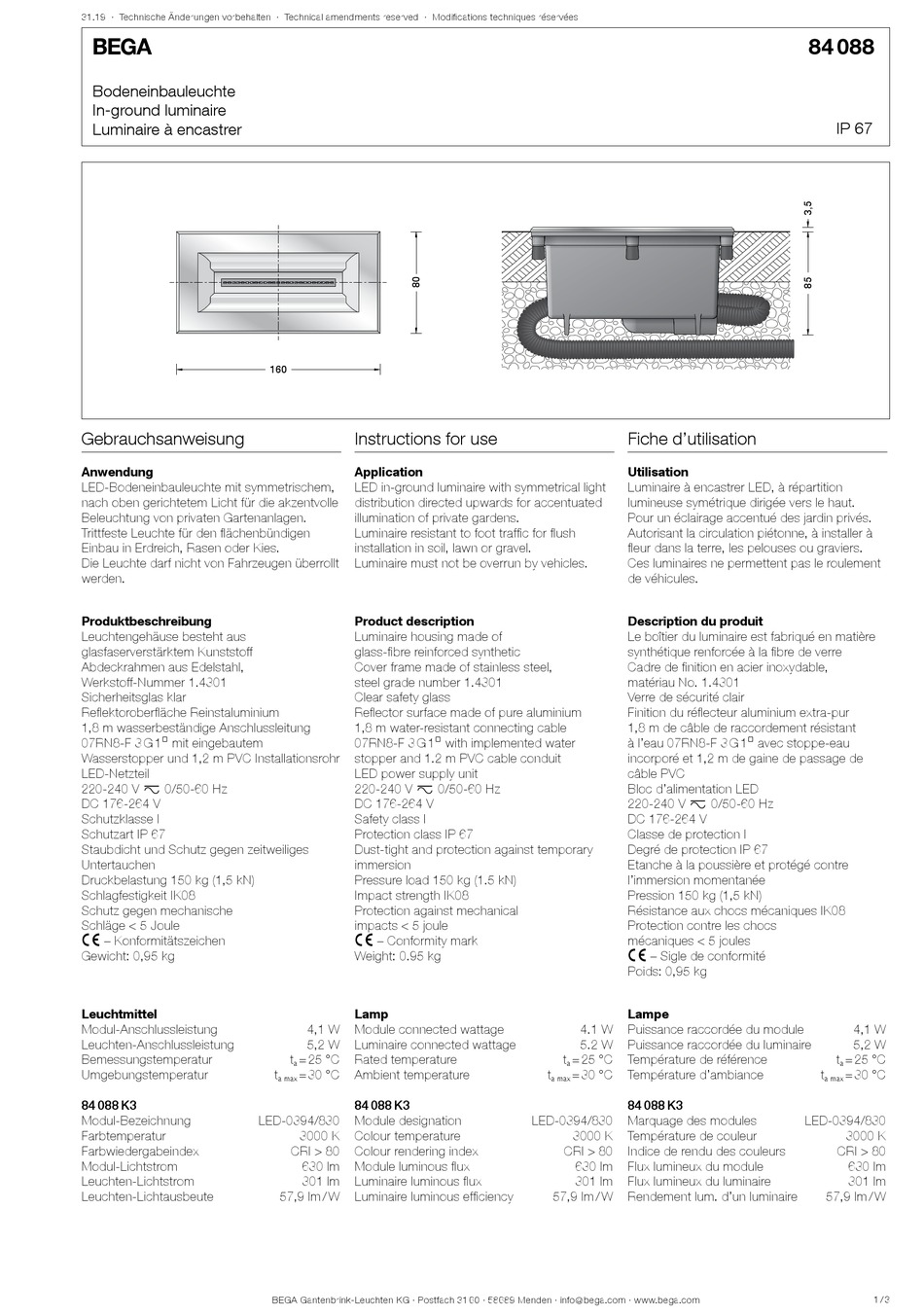

BEGA 84 088 Instructions For Use

31.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Bodeneinbauleuchte
In-ground luminaire
Luminaire à encastrer
Gebrauchsanweisung
Anwendung
LED-Bodeneinbauleuchte mit symmetrischem,
nach oben gerichtetem Licht für die akzentvolle
Beleuchtung von privaten Gartenanlagen.
Trittfeste Leuchte für den flächenbündigen
Einbau in Erdreich, Rasen oder Kies.
Die Leuchte darf nicht von Fahrzeugen überrollt
werden.
Produktbeschreibung
Leuchtengehäuse besteht aus
glasfaserverstärktem Kunststoff
Abdeckrahmen aus Edelstahl,
Werkstoff-Nummer 1.4301
Sicherheitsglas klar
Reflektoroberfläche Reinstaluminium
1,8 m wasserbeständige Anschlussleitung
07RN8-F 3 G 1@ mit eingebautem
Wasserstopper und 1,2 m PVC Installationsrohr
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
Schutzklasse I
Schutzart IP 67
Staubdicht und Schutz gegen zeitweiliges
Untertauchen
Druckbelastung 150 kg (1,5 kN)
Schlagfestigkeit IK08
Schutz gegen mechanische
Schläge < 5 Joule
c – Konformitätszeichen
Gewicht: 0,95 kg
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
84 088 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
160
Instructions for use
Application

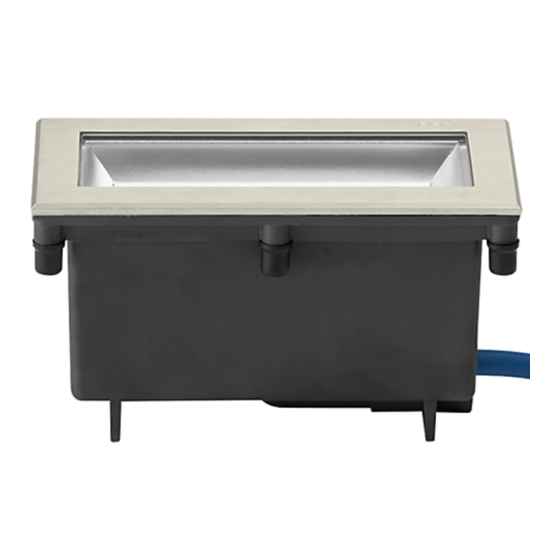

LED in-ground luminaire with symmetrical light
distribution directed upwards for accentuated
illumination of private gardens.
Luminaire resistant to foot traffic for flush
installation in soil, lawn or gravel.
Luminaire must not be overrun by vehicles.
Product description
Luminaire housing made of
glass-fibre reinforced synthetic
Cover frame made of stainless steel,
steel grade number 1.4301
Clear safety glass
Reflector surface made of pure aluminium
1,8 m water-resistant connecting cable
07RN8-F 3 G 1@ with implemented water
stopper and 1.2 m PVC cable conduit
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
Safety class I
Protection class IP 67
Dust-tight and protection against temporary
immersion
Pressure load 150 kg (1.5 kN)
Impact strength IK08
Protection against mechanical
impacts < 5 joule
c – Conformity mark
Weight: 0.95 kg
Lamp
4,1 W Module connected wattage
5,2 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 30 °C Ambient temperature
a max
84 088 K3
LED-0394/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
630 lm Module luminous flux
301 lm Luminaire luminous flux
57,9 lm / W Luminaire luminous efficiency
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Fiche d'utilisation
Utilisation
Luminaire à encastrer LED, à répartition
lumineuse symétrique dirigée vers le haut.
Pour un éclairage accentué des jardin privés.
Autorisant la circulation piétonne, à installer à
fleur dans la terre, les pelouses ou graviers.
Ces luminaires ne permettent pas le roulement
de véhicules.
Description du produit
Le boîtier du luminaire est fabriqué en matière
synthétique renforcée à la fibre de verre
Cadre de finition en acier inoxydable,
matériau No. 1.4301
Verre de sécurité clair
Finition du réflecteur aluminium extra-pur
1,8 m de câble de raccordement résistant
à l'eau 07RN8-F 3 G 1@ avec stoppe-eau
incorporé et 1,2 m de gaine de passage de
câble PVC
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Classe de protection I
Degré de protection IP 67
Etanche à la poussière et protégé contre
l'immersion momentanée
Pression 150 kg (1,5 kN)
Résistance aux chocs mécaniques IK08
Protection contre les chocs
mécaniques < 5 joules
c – Sigle de conformité
Poids: 0,95 kg
Lampe
4.1 W Puissance raccordée du module
5.2 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 30 °C Température d'ambiance
a max
84 088 K3
LED-0394/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
630 lm Flux lumineux du module
301 lm Flux lumineux du luminaire
57,9 lm / W Rendement lum. d'un luminaire
84 088
IP 67
4,1 W
5,2 W
t = 25 °C
a
t = 30 °C
a max
LED-0394/830
3000 K
CRI > 80
630 lm
301 lm
57,9 lm / W
1 / 3
