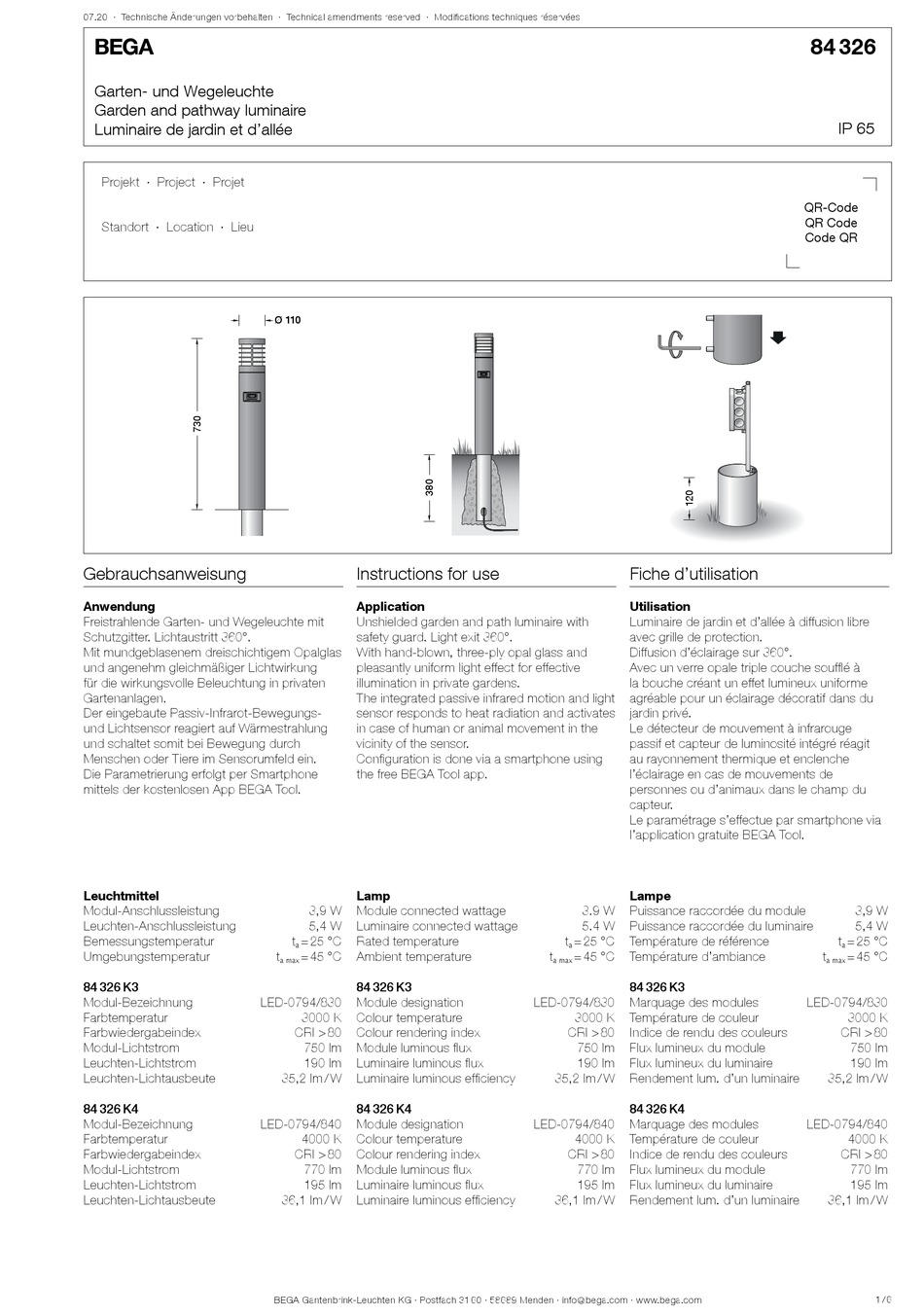

BEGA 84 326 Instructions For Use Manual

07.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

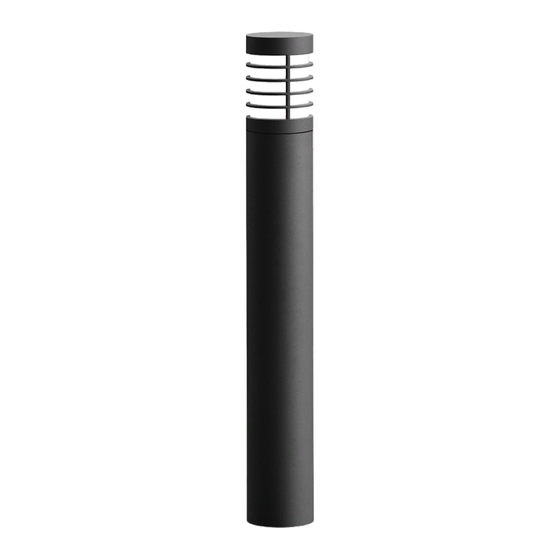

Garten- und Wegeleuchte
Garden and pathway luminaire
Luminaire de jardin et d'allée
Projekt · Project · Projet
Standort · Location · Lieu
Gebrauchsanweisung
Anwendung
Freistrahlende Garten- und Wegeleuchte mit
Schutzgitter. Lichtaustritt 360°.
Mit mundgeblasenem dreischichtigem Opalglas
und angenehm gleichmäßiger Lichtwirkung
für die wirkungsvolle Beleuchtung in privaten
Gartenanlagen.
Der eingebaute Passiv-Infrarot-Bewegungs-
und Lichtsensor reagiert auf Wärmestrahlung
und schaltet somit bei Bewegung durch
Menschen oder Tiere im Sensorumfeld ein.
Die Parametrierung erfolgt per Smartphone
mittels der kostenlosen App BEGA Tool.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
84 326 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
84 326 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Ø 110 Ø 110
Instructions for use
Application
Unshielded garden and path luminaire with
safety guard. Light exit 360°.
With hand-blown, three-ply opal glass and
pleasantly uniform light effect for effective
illumination in private gardens.
The integrated passive infrared motion and light
sensor responds to heat radiation and activates
in case of human or animal movement in the
vicinity of the sensor.
Configuration is done via a smartphone using
the free BEGA Tool app.
Lamp
3,9 W Module connected wattage
5,4 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 45 °C Ambient temperature
a max
84 326 K3
LED-0794/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
750 lm Module luminous flux
190 lm Luminaire luminous flux
35,2 lm / W Luminaire luminous efficiency
84 326 K4
LED-0794/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
770 lm Module luminous flux
195 lm Luminaire luminous flux
36,1 lm / W Luminaire luminous efficiency
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Fiche d'utilisation
Utilisation
Luminaire de jardin et d'allée à diffusion libre
avec grille de protection.
Diffusion d'éclairage sur 360°.
Avec un verre opale triple couche soufflé à
la bouche créant un effet lumineux uniforme
agréable pour un éclairage décoratif dans du
jardin privé.
Le détecteur de mouvement à infrarouge
passif et capteur de luminosité intégré réagit
au rayonnement thermique et enclenche
l'éclairage en cas de mouvements de
personnes ou d'animaux dans le champ du
capteur.
Le paramétrage s'effectue par smartphone via
l'application gratuite BEGA Tool.
Lampe
3.9 W Puissance raccordée du module
5.4 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 45 °C Température d'ambiance
a max
84 326 K3
LED-0794/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
750 lm Flux lumineux du module
190 lm Flux lumineux du luminaire
35,2 lm / W Rendement lum. d'un luminaire
84 326 K4
LED-0794/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
770 lm Flux lumineux du module
195 lm Flux lumineux du luminaire
36,1 lm / W Rendement lum. d'un luminaire
84 326
IP 65
QR-Code
QR Code
Code QR
3,9 W
5,4 W
t = 25 °C
a
t = 45 °C
a max
LED-0794/830
3000 K
CRI > 80
750 lm
190 lm
35,2 lm / W
LED-0794/840
4000 K
CRI > 80
770 lm
195 lm
36,1 lm / W
1 / 6
