BEGA 84315 Instructions For Use Manual

07.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

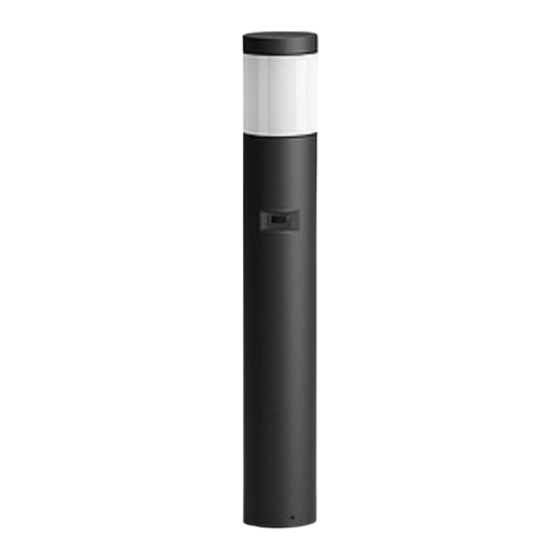

Garten- und Wegeleuchte
Garden and pathway luminaire
Luminaire de jardin et d'allée
Projekt · Project · Projet
Standort · Location · Lieu
Gebrauchsanweisung
Anwendung
Freistrahlende Garten- und Wegeleuchte mit
rotationssymmetrischer Lichtstärkeverteilung
für die wirkungsvolle Beleuchtung in privaten
Gartenanlagen.
Der eingebaute Passiv-Infrarot-Bewegungs-
und Lichtsensor reagiert auf Wärmestrahlung
und schaltet somit bei Bewegung durch
Menschen oder Tiere im Sensorumfeld ein.
Die Parametrierung erfolgt per Smartphone
mittels der kostenlosen App BEGA Tool.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
84 315 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
84 315 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Lichttechnik
Empfohlener Lichtpunktabstand 9 m.
Ø 140 Ø 140
Instructions for use
Application
Unshielded garden and path luminaire with
rotationally symmetrical light distribution for
effective illumination in private gardens.
The integrated passive infrared motion and light
sensor responds to heat radiation and activates
in case of human or animal movement in the
vicinity of the sensor.
Configuration is done via a smartphone using
the free BEGA Tool app.
Lamp
8,2 W Module connected wattage
10,4 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 50 °C Ambient temperature
a max
84 315 K3
LED-0292/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
1125 lm Module luminous flux
728 lm Luminaire luminous flux
70 lm / W Luminaire luminous efficiency
84 315 K4
LED-0292/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
1125 lm Module luminous flux
728 lm Luminaire luminous flux
70 lm / W Luminaire luminous efficiency
Lighting technology
Recommended light point interval 9 m.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Fiche d'utilisation
Utilisation
Luminaire de jardin et d'allée à diffusion libre,
répartition lumineuse symétrique circulaire pour
un éclairage décoratif dans du jardin privé.
Le détecteur de mouvement à infrarouge
passif et capteur de luminosité intégré réagit
au rayonnement thermique et enclenche
l'éclairage en cas de mouvements de
personnes ou d'animaux dans le champ du
capteur.
Le paramétrage s'effectue par smartphone via
l'application gratuite BEGA Tool.
Lampe
8.2 W Puissance raccordée du module
10.4 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 50 °C Température d'ambiance
a max
84 315 K3
LED-0292/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1125 lm Flux lumineux du module
728 lm Flux lumineux du luminaire
70 lm / W Rendement lum. d'un luminaire
84 315 K4
LED-0292/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1125 lm Flux lumineux du module
728 lm Flux lumineux du luminaire
70 lm / W Rendement lum. d'un luminaire
Technique d'éclairage
Espacement recommandé entre les points
lumineux 9 m.
84 315
IP 65
QR-Code
QR Code
Code QR
8,2 W
10,4 W
t = 25 °C
a
t = 50 °C
a max
LED-0292/830
3000 K
CRI > 80
1125 lm
728 lm
70 lm / W
LED-0292/840
4000 K
CRI > 80
1125 lm
728 lm
70 lm / W
1 / 6
