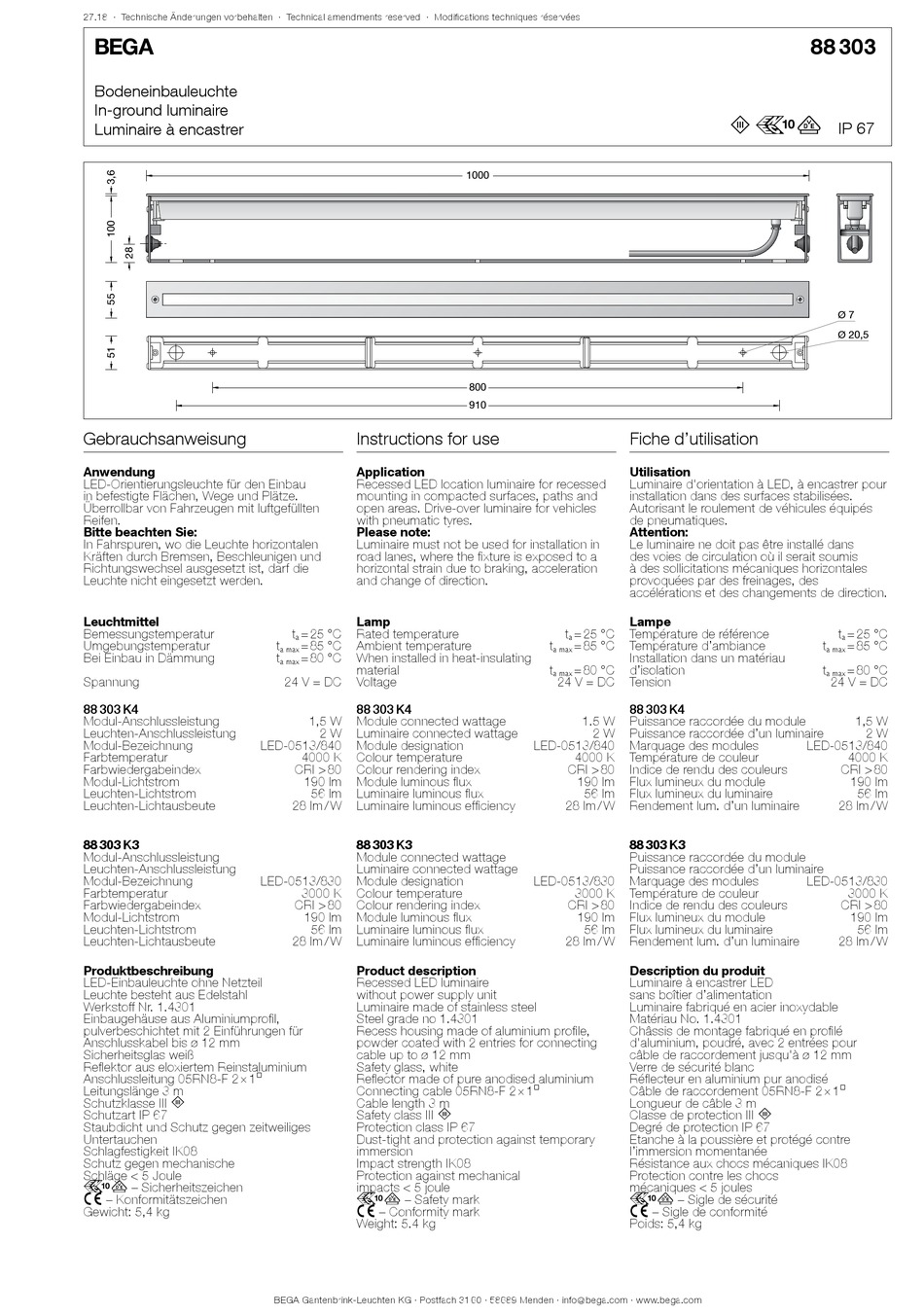

BEGA 88 303 Instructions For Use

27.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

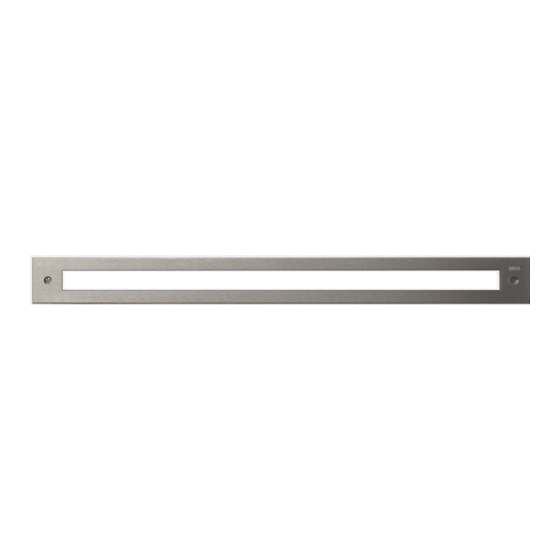

Bodeneinbauleuchte
In-ground luminaire
Luminaire à encastrer
Gebrauchsanweisung
Anwendung
LED-Orientierungsleuchte für den Einbau
in befestigte Flächen, Wege und Plätze.
Überrollbar von Fahrzeugen mit luftgefüllten
Reifen.
Bitte beachten Sie:
In Fahrspuren, wo die Leuchte horizontalen
Kräften durch Bremsen, Beschleunigen und
Richtungswechsel ausgesetzt ist, darf die
Leuchte nicht eingesetzt werden.
Leuchtmittel
Bemessungstemperatur
Umgebungstemperatur
Bei Einbau in Dämmung
Spannung
88 303 K4
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
88 303 K3
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
LED-Einbauleuchte ohne Netzteil
Leuchte besteht aus Edelstahl
Werkstoff Nr. 1.4301
Einbaugehäuse aus Aluminiumprofil,
pulverbeschichtet mit 2 Einführungen für
Anschlusskabel bis ø 12 mm
Sicherheitsglas weiß
Reflektor aus eloxiertem Reinstaluminium
Anschlussleitung 05RN8-F 2 × 1@
Leitungslänge 3 m
Schutzklasse III 3
Schutzart IP 67
Staubdicht und Schutz gegen zeitweiliges
Untertauchen
Schlagfestigkeit IK08
Schutz gegen mechanische
Schläge < 5 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 5,4 kg
Instructions for use

Application

Recessed LED location luminaire for recessed
mounting in compacted surfaces, paths and
open areas. Drive-over luminaire for vehicles
with pneumatic tyres.
Please note:
Luminaire must not be used for installation in
road lanes, where the fixture is exposed to a
horizontal strain due to braking, acceleration
and change of direction.

Lamp

t = 25 °C Rated temperature
a
t = 85 °C Ambient temperature
a max
t = 80 °C When installed in heat-insulating
a max
material
24 V = DC Voltage
88 303 K4
1,5 W Module connected wattage
2 W Luminaire connected wattage
LED-0513/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
190 lm Module luminous flux
56 lm Luminaire luminous flux
28 lm / W Luminaire luminous efficiency
88 303 K3
Module connected wattage
Luminaire connected wattage
LED-0513/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
190 lm Module luminous flux
56 lm Luminaire luminous flux
28 lm / W Luminaire luminous efficiency

Product description

Recessed LED luminaire
without power supply unit
Luminaire made of stainless steel
Steel grade no 1.4301
Recess housing made of aluminium profile,
powder coated with 2 entries for connecting
cable up to ø 12 mm
Safety glass, white
Reflector made of pure anodised aluminium
Connecting cable 05RN8-F 2 × 1@
Cable length 3 m
Safety class III 3
Protection class IP 67
Dust-tight and protection against temporary
immersion
Impact strength IK08
Protection against mechanical
impacts < 5 joule
r – Safety mark
c – Conformity mark
Weight: 5.4 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
1000
800
910
Fiche d'utilisation
Utilisation
Luminaire d'orientation à LED, à encastrer pour
Installation dans des surfaces stabilisées.
Autorisant le roulement de véhicules équipés
de pneumatiques.
Attention:
Le luminaire ne doit pas être installé dans
des voies de circulation où il serait soumis
à des sollicitations mécaniques horizontales
provoquées par des freinages, des
accélérations et des changements de direction.
Lampe
t = 25 °C Température de référence
a
t = 85 °C Température d'ambiance
a max
Installation dans un matériau
t = 80 °C d'isolation
a max
24 V = DC Tension
88 303 K4
1.5 W Puissance raccordée du module
2 W Puissance raccordée d'un luminaire
LED-0513/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
190 lm Flux lumineux du module
56 lm Flux lumineux du luminaire
28 lm / W Rendement lum. d'un luminaire
88 303 K3
Puissance raccordée du module
Puissance raccordée d'un luminaire
LED-0513/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
190 lm Flux lumineux du module
56 lm Flux lumineux du luminaire
28 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire à encastrer LED
sans boîtier d'alimentation
Luminaire fabriqué en acier inoxydable
Matériau No. 1.4301
Châssis de montage fabriqué en profilé
d'aluminium, poudré, avec 2 entrées pour
câble de raccordement jusqu'à ø 12 mm
Verre de sécurité blanc
Réflecteur en aluminium pur anodisé
Câble de raccordement 05RN8-F 2 × 1@
Longueur de câble 3 m
Classe de protection III 3
Degré de protection IP 67
Etanche à la poussière et protégé contre
l'immersion momentanée
Résistance aux chocs mécaniques IK08
Protection contre les chocs
mécaniques < 5 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 5,4 kg
88 303
3 r
IP 67
Ø 7
Ø 20,5
t = 25 °C
a
t = 85 °C
a max
t = 80 °C
a max
24 V = DC
1,5 W
2 W
LED-0513/840
4000 K
CRI > 80
190 lm
56 lm
28 lm / W
LED-0513/830
3000 K
CRI > 80
190 lm
56 lm
28 lm / W
