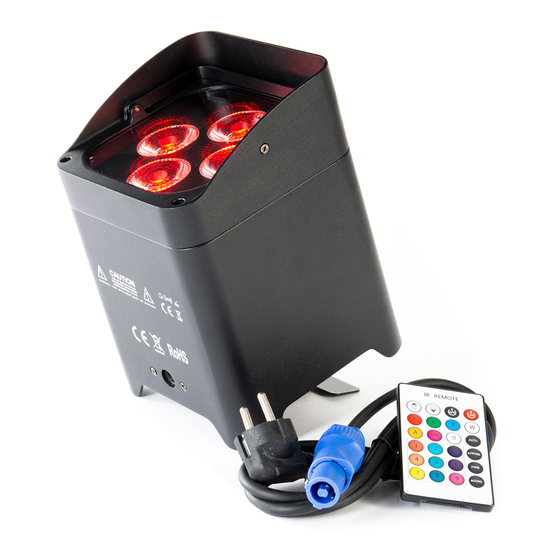

Summary of Contents for Lightmaxx Vega BAT LED
- Page 1 DEUTSCH/ENGLISCH lightmaXX Vega BAT LED LIG0016385-000 09/2019 Bedienungsanleitung User’s Manual...
- Page 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer Spannung stehen. Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen.
- Page 3 DEUTSCH Hinweis! (Brandgefahr durch Überhitzung) Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C. Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird, außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich. Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt werden.
- Page 4 DEUTSCH Symbole auf Gerät und Verpackung: Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr eines Stromschlages. Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie Bedienungshinweise in der Bedienungsanleitung hin. Nur für den Innenbereich geeignet Dieses Symbol legt den minimalen Abstand des zu beleuchtenden Objektes fest. Bedienungsanleitung lesen Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.
- Page 5 Bedienungsanleitung Bestimmungsgemäßer Gebrauch: Das Produkt LightmaXX Vega BAT LED wurde für den Einsatz als elektronischer LED- Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach- oder Personenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen...
- Page 6 DEUTSCH Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel. Konfiguration des DMX Steckers: Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. Betriebsart DMX: Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen...
- Page 7 DEUTSCH 10 Kanal-Modus (A001): Kanal Wert Funktion 0-255 Master Dimmer (dunkel zu hell) 0-255 Strobe (langsam zu schnell) 0-50 Farbwechsel sprunghaft 51-100 Farbwechsel Fade 101-150 Farbwechsel pulsierend 151-255 Sound aktiv 0-255 Geschwindigkeit (langsam zu schnell) R Dimmer Rot Dimmer (dunkel zu hell) G Dimmer Grün Dimmer (dunkel zu hell) B Dimmer...
- Page 8 DEUTSCH Betriebsart Fernbedienung: Das Gerät kann über die im Lieferumfang enthaltene Fernbedienung ferngesteuert werden. Die jeweiligen Funktionen können über die diversen Programmwahl- oder Farbtasten vorgenommen werden.
- Page 9 DEUTSCH Bedienung: Start: Die Stromversorgung des Geräts kann mittels Netzspannung und über den eingebauten Akku erfolgen. 1. Netzbetrieb Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit ist. Über die PowerCon Out-Buchse auf der Rückseite des Geräts lässt sich ein weiteres Gerät mit Strom versorgen.
- Page 10 DEUTSCH Anschlüsse und Bedienelemente: Bezeichnung Bezeichnung DMX In (3-pol) Netzschalter DMX Out (3-pol) LCD-Display Klappfuß Menütasten Fixierung Klappfuß Infrarotsensor für die Fernbedienung PowerCon In Tragegriff PowerCon Out Ladeschalter Menü: Die Navigation im Menü erfolgt über die vier Menütasten unterhalb des Displays. Mit der „Menu“- Tas e a eren e as Men...
- Page 11 DEUTSCH Die Menüstruktur im Detail: Anzeige Wert Funktion A001 A001-A512 10 Kanal DMX-Modus D001 D001-D512 6 Kanal DMX-Modus Feste Farben CL01 CL01-CL32 Rot, Grün, Blau, Weiß, Amber und UV CC99 CC01-CC99 Farbwechsel sprunghaft (1-100%) EE99 EE01-EE99 Farbwechsel Fade (1-100%) ST99 ST01-ST99 Strobe (langsam zu schnell) SE60...
- Page 12 DEUTSCH Spezifikationen: Model lightmaXX Vega BAT LED Farbmischung RGBWAUV LED-Anzahl 4x 12W Leistungsaufnahme 80 Watt Lebensdauer LED >50000 Hours Batterie 8800Mha (+/-) 6 Stunden Full Color-, (+/-) 15-18 Laufzeit Batterie Stunden Single Color- oder Automatikbetrieb Automatik, Sound-to-Light, Master/Slave, Betriebsmodi DMX, IR-Remote DMX-Modi 6,10 Kanäle...
- Page 13 DEUTSCH Fehlerbehebung: e na l en e en als r e ne s nelle e ler e e un . Sollten Sie sich unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. Öffnen Sie niemals eigenständig das Gerät! Symptom Fehlerbehebung Überprüfen Sie die Netzverbindung, sowie Ihre...
- Page 14 DEUTSCH Umweltschutz: Die Firma MUSIC STORE professional GmbH bemüht sich stets die Belastung durch Verpackungen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wiederverwertbaren Materialien ist dabei für uns von elementarer Bedeutung. Bitte führen Sie die Verpackungskomponenten nach Gebrauch den entsprechenden Verwertungen zu. Entsorgung von Verpackungen: Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial etc.
- Page 15 DEUTSCH Notizen MS ID: LIG0016385-000 09/2019...
- Page 16 ENGLISH Important safety instructions! Please read before connection! DANGER! (Electrical shock due to high voltages in the device) The housing must not be removed! There are no parts to be maintained in the device. Inside the unit there are components which are under high electrical voltage. Before each use, check the device for damage or the absence of components, protective devices or housing parts.
- Page 17 ENGLISH Hint! (Operating conditions) Due to its structural characteristics, the device is designed for indoor operation (IP20). Never expose the device to rain, moisture or liquids as this may cause damage. Vibrations, dust or sunlight can also cause damage, avoid them! Hint! (Power supply) It is essential that you check that the device voltage matches your local mains voltage.
- Page 18 ENGLISH Symbols on device and packaging: The lightning flash symbol warns the user of uninsulated voltages and the risk of electric shock. The exclamation mark symbol draws the user’s attention to important maintains and operating instructions in the manual. Only suitable for indoor use. This symbol defines the minimum distance of the object to be illuminated.
- Page 19 Intended use: The LightmaXX Vega BAT LED was designed for use as an electronic LED lighting effect. The device may only be used for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use.
- Page 20 ENGLISH Set up: All connections of the device should be made before switching on. Only use high-quality cables that are as short as possible for the connections. Configuration oft he DMX connector: Resistance 120 ohm // ¼ w between pin 2 (DMX-) and pin 3 (DMX+) oft he last fixture. Operating mode DMX: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX line.
- Page 21 ENGLISH 10 channel-mode (A001): Channel Value Function 0-255 Master Dimmer (dark to light) 0-255 Strobe (slow to fast) 0-50 Auto Color Jumping 51-100 Auto Color Fading 101-150 Auto Color Pulsing 151-255 Sound active 0-255 Speed (slow to fast) R Dimmer Red Dimmer (dark to light) G Dimmer Green Dimmer (dark to light)
- Page 22 ENGLISH Remote control mode: The device can be managed remotely using the remote control included in the scope of delivery. The respective functions can be performed using the various program selection or color keys.
- Page 23 ENGLISH Operation: Start: The device can be powered by mains voltage and the built-in rechargeable battery. 1. Mains operation Connect the device to the mains and wait a few seconds until it is ready for operation. The PowerCon Out socket on the back of the device can be used to power another device. To do this, connect the output to the mains connection of the next device.
- Page 24 ENGLISH Connections and controls: Designation Designation DMX In (3-pol) Power Switch DMX Out (-3pol) LCD-Display PowerCon In Menu buttons PowerCon Out Infrared sensor for remote control Folding Foot Carrying handle Fixation folding foot Charge Switch Menu: Navigation in the menu is via the four menu buttons below the display. Use the "Menu" button to activate the menu, navigate via the "Up"...
- Page 25 ENGLISH The menu structure in detail: Display Value Function A001 A001-A512 10 channel DMX-Mode D001 D001-D512 6 channel DMX-Mode Fixed Colors CL01 CL01-CL32 Red, Green, Blue, White, Amber and UV CC99 CC01-CC99 Auto Color jumping (1-100%) EE99 EE01-EE99 Auto Color Fade (1-100%) ST99 ST01-ST99 Strobe (slow to fast)
- Page 26 ENGLISH Specifications: Model lightmaXX Vega BAT LED Color mix RGBWAUV Light source 4x 12W Power consumption 80 Watt Lamp rated life >50000 Hours Battery 8800Mha (+/-) 6 hours Full color, (+/-) 15-18 hours Battery working time single color or auto run...
- Page 27 ENGLISH Troubleshooting: The following overview serves as an aid for quick troubleshooting. If you are unsure, contact the manufacturer, the dealer or the corresponding specialist personnel. Never open the device on your own! Symptom Troubleshooting No function Check the mains connection and the fuse Check the cable connections Check your DMX address setting No reaction in DMX mode...
- Page 28 ENGLISH Envrionmental protection: The company MUSIC STORE professional GmbH always strives to reduce the burden of packaging to a minimum. The use of environmentally friendly and recyclable materials is of fundamental importance to us. Please dispose of and recycle the packaging components after use properly. Disposal of packaging: Ensure that paper packaging, plastic materials, etc.
- Page 29 ENGLISH Notes MS ID: LIG0016385-000 09/2019...
