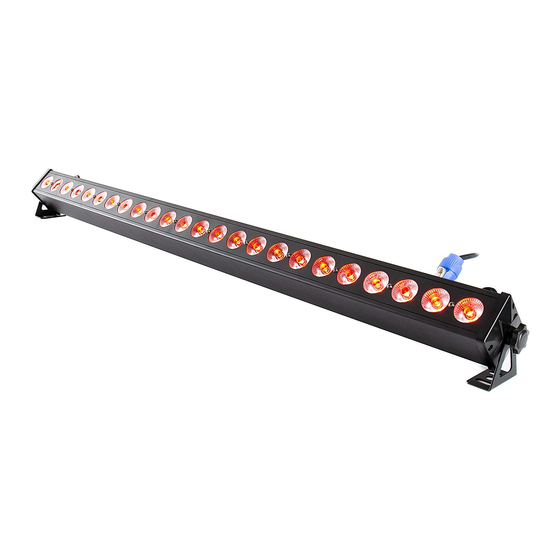

- Page 1 DEUTSCH/ENGLISCH lightmaXX Vega Pixel BAR LIG0016236-000 06/2019 Bedienungsanleitung User’s Manual...
- Page 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer Spannung stehen. Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen.
- Page 3 DEUTSCH Hinweis! (Brandgefahr durch Überhitzung) Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C. Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird, außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich. Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt werden.
- Page 4 DEUTSCH Symbole auf Gerät und Verpackung: Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr eines Stromschlages. Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie Bedienungshinweise in der Bedienungsanleitung hin. Nur für den Innenbereich geeignet Dieses Symbol legt den minimalen Abstand des zu beleuchtenden Objektes fest. Bedienungsanleitung lesen Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.
- Page 5 Montagebügel Bestimmungsgemäßer Gebrauch: Das Produkt LightmaXX Vega Pixel BAR wurde für den Einsatz als elektronischer LED- Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach- oder Personenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen...
- Page 6 DEUTSCH Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel. Konfiguration des DMX Steckers: Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. Betriebsart DMX: Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen...
- Page 7 DEUTSCH 8 Kanäle: Kanal Wert Funktion 000-255 Master Dimmer 000-255 Strobe 000-255 Rot 0-100% 000-255 Grün 0-100% 000-255 Blau 0-100% 000-255 Auto Programm 000-255 Farblauftabelle Einstellung Geschwindigkeit (langsam zu 000-255 schnell) 14 Kanäle: Kanal Wert Funktion 000-255 Master Dimmer 1 000-255 Strobe 000-255...
- Page 8 DEUTSCH 26 Kanäle: Kanal Wert Funktion 000-255 Master Dimmer 1 000-255 Strobe 1 000-255 Rot 0-100% 000-255 Grün 0-100% 000-255 Blau 0-100% 000-255 Auto Programm 000-255 Master Dimmer 2 000-255 Strobe 2 000-255 Rot 2, 0-100% 000-255 Grün 2, 0-100% 000-255 Blau 2, 0-100% 000-255...
- Page 9 DEUTSCH 50 Kanäle: Kanal Wert Funktion 000-255 Master Dimmer 1 000-255 Strobe 1 000-255 Rot 0-100% 000-255 Grün 0-100% 000-255 Blau 0-100% 000-255 Autoprogramm 000-255 Master Dimmer 2 000-255 Strobe 2 000-255 Rot 2, 0-100% 000-255 Grün 2, 0-100% 000-255 Blau 2, 0-100% 000-255 Autoprogramm 2...
- Page 10 DEUTSCH 000-255 Autoprogramm 5 000-255 Master Dimmer 6 000-255 Strobe 6 000-255 Rot 6, 0-100% 000-255 Grün 6, 0-100% 000-255 Blau 6, 0-100% 000-255 Autoprogramm 6 000-255 Master Dimmer 7 000-255 Strobe 7 000-255 Rot 7, 0-100% 000-255 Grün 7, 0-100% 000-255 Blau 7, 0-100% 000-255...
- Page 11 DEUTSCH Betriebsart Statisch, Auto oder Sound: Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen (Auto) oder über das eingebaute Mikrofon passend zur Musik abgerufen werden (Sound). Die Auswahl des jeweiligen Modus erfolgt über das Menü direkt am Gerät. Wenn Sie mehrere Geräte der gleichen Bauart per DMX verbinden, lassen sich diese über das Mastergerät simultan ansteuern.
- Page 12 DEUTSCH Menü: D e Na Men er l e er Men as en un er al es D splays. M er„Mod “- Tas e a eren e as Men e Na n er l e „Up-“ un „Down-“ Tasten. Eine en spre en e Auswa l w r er „Enter-“Tas e es Die Menüstruktur im Detail:...
- Page 13 DEUTSCH Farblauftabelle: Funktion 000-007 Keine Funktion Keine Funktion 008-022 Farblauf 01 Color Effekt 1 023-037 Farblauf 02 Color Effekt 2 038-052 Farblauf 03 Color Effekt 3 053-067 Farblauf 04 Color Effekt 4 068-082 Farblauf 05 Color Effekt 5 Farbverlauf 083-097 Farblauf 06 Color Effekt 6 098-112 Farblauf 07 Color Effekt 7...
- Page 14 DEUTSCH Spezifikationen: Model lightmaXX Vega Pixel BAR Betriebsspannung AC 110-240V, 50/60Hz Leistungsaufnahme 80 Watt Lichtquelle 24x 3 Watt (3in1) Farbmischung Netzkabel IEC In/Out DMX-Kanäle 5,8,14,26,50 DMX-Verbindung 3-pol (In/Out) Sound-to-Light, Automatik, Static Colour, DMX, Betriebsmodi Master/Slave Schutzklasse IP20 Outdoorfähig Nein Maße (L x B x H)
- Page 15 DEUTSCH Reinigung: Eine regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbarkeit des Produktes. Trennen Sie das Gerät stets vom Stromnetz bevor Sie es reinigen! Reinigen Sie das Gerät niemals nass! Optische Linsen sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden, wobei die Lichtleistung optimiert wird.
- Page 16 DEUTSCH Notizen MS ID: LIG0016236-000 09/2019...
- Page 17 ENGLISH Important safety instructions! Please read before connection! DANGER! (Electrical shock due to high voltages in the device) The housing must not be removed! There are no parts to be maintained in the device. Inside the unit there are components which are under high electrical voltage. Before each use, check the device for damage or the absence of components, protective devices or housing parts.
- Page 18 ENGLISH Hint! (Operating conditions) Due to its structural characteristics, the device is designed for indoor operation (IP20). Never expose the device to rain, moisture or liquids as this may cause damage. Vibrations, dust or sunlight can also cause damage, avoid them! Hint! (Power supply) It is essential that you check that the device voltage matches your local mains voltage.
- Page 19 ENGLISH Symbols on device and packaging: The lightning flash symbol warns the user of uninsulated voltages and the risk of electric shock. The exclamation mark symbol draws the user’s attention to important maintains and operating instructions in the manual. Only suitable for indoor use. This symbol defines the minimum distance of the object to be illuminated.
- Page 20 Intended use: The LightmaXX Vega Pixel BAR was designed for use as an electronic LED lighting effect. The device may only be used for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use.
- Page 21 ENGLISH Set up: All connections of the device should be made before switching on. Only use high-quality cables that are as short as possible for the connections. Configuration oft he DMX connector: Resistance 120 ohm // ¼ w between pin 2 (DMX-) and pin 3 (DMX+) oft he last fixture. Operating mode DMX: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX line.
- Page 22 ENGLISH 8 Channels: Channel Value Function 000-255 All dimming 000-255 Strobe 000-255 Red 0-100% 000-255 Green 0-100% 000-255 Blue 0-100% 000-255 Auto Program 000-255 See Color Chase Table 000-255 Chase Speed Slow to Fast 14 Channels: Channel Value Function 000-255 All dimming 1 000-255 Strobe...
- Page 23 ENGLISH 26 Channels: Channel Value Function 000-255 All dimming 1 000-255 Strobe 1 000-255 Red 0-100% 000-255 Green 0-100% 000-255 Blue 0-100% 000-255 Auto program 000-255 All dimming 2 000-255 Strobe 2 000-255 Red 2, 0-100% 000-255 Green 2, 0-100% 000-255 Blue 2, 0-100% 000-255...
- Page 24 ENGLISH 50 Channels: Channel Value Function 000-255 All dimming 1 000-255 Strobe 1 000-255 Red 0-100% 000-255 Green 0-100% 000-255 Blue 0-100% 000-255 Auto program 000-255 All dimming 2 000-255 Strobe 2 000-255 Red 2, 0-100% 000-255 Green 2, 0-100% 000-255 Blue 2, 0-100% 000-255...
- Page 25 ENGLISH 000-255 Auto program 5 000-255 All dimming 6 000-255 Strobe 6 000-255 Red 6, 0-100% 000-255 Green 6, 0-100% 000-255 Blue 6, 0-100% 000-255 Auto program 6 000-255 All dimming 7 000-255 Strobe 7 000-255 Red 7, 0-100% 000-255 Green 7, 0-100% 000-255 Blue 7, 0-100%...
- Page 26 ENGLISH Static, Auto or Sound mode: The device contains automatic programs that run according to fixed schemes (Auto) or are recalled via the built-in microphone to match the music (Sound). The selection of the respective mode takes place via the menu directly on the device. If you connect several devices of the same type via DMX, they can be controlled simultaneously via the master device.
- Page 27 ENGLISH Menu: Navigation in the menu is via the four menu buttons below the display. Use the "Mode" button to activate the menu, navigate via the "Up" and "Down" buttons. A corresponding selection is confirmed with the "Enter" key. The menu structure in detail:...
- Page 28 ENGLISH Color Chase Table: Function 000-007 No Function No function 008-022 Color Chase 01 Color Effect 1 023-037 Color Chase 02 Color Effect 2 038-052 Color Chase 03 Color Effect 3 053-067 Color Chase 04 Color Effect 4 068-082 Color Chase 05 Color Effect 5 Color 083-097 Color Chase 06...
- Page 29 ENGLISH Specifications: Model lightmaXX Vega Pixel BAR Power supply AC 110-240V, 50/60Hz Power Consumption 80 Watt LEDs 24x 3 Watt (3in1) Color mix Power Cable IEC In/Out DMX channels 5,8,14,26,50 DMX-Connection 3-pol (In/Out) Sound-to-Light, Automatic, Static Color, DMX, Operating Modes...
- Page 30 ENGLISH Cleaning: Regular cleaning of the device from dirt and dust increases the shelf life of the product. Always disconnect the device from the power supply before cleaning it! Never clean the appliance wet! Optical lenses should be cleaned with a dry microfiber cloth to optimize light output. Ventilation grilles and openings should always be cleaned of dust and dirt.
- Page 31 ENGLISH Notes MS ID: LIG0016236-000 09/2019...
