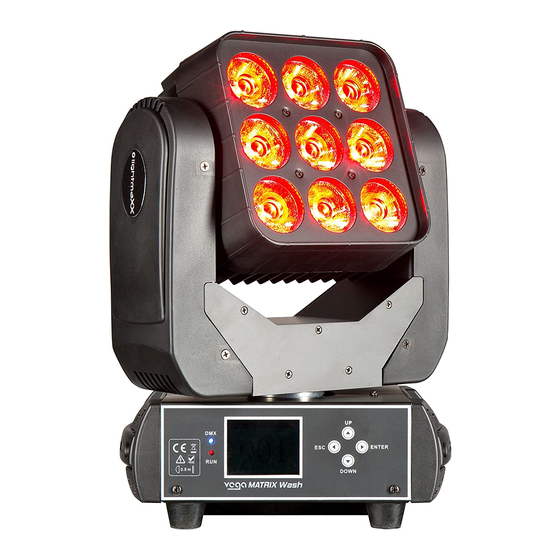

Lightmaxx Vega MATRIX Wash Manual

Hide thumbs Also See for Vega MATRIX Wash:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Bedienungsanleitung
User's Manual
MATRIX Wash

Advertisement

loading
Need help?

Need help?

Do you have a question about the Vega MATRIX Wash and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Lightmaxx Vega MATRIX Wash

Summary of Contents for Lightmaxx Vega MATRIX Wash

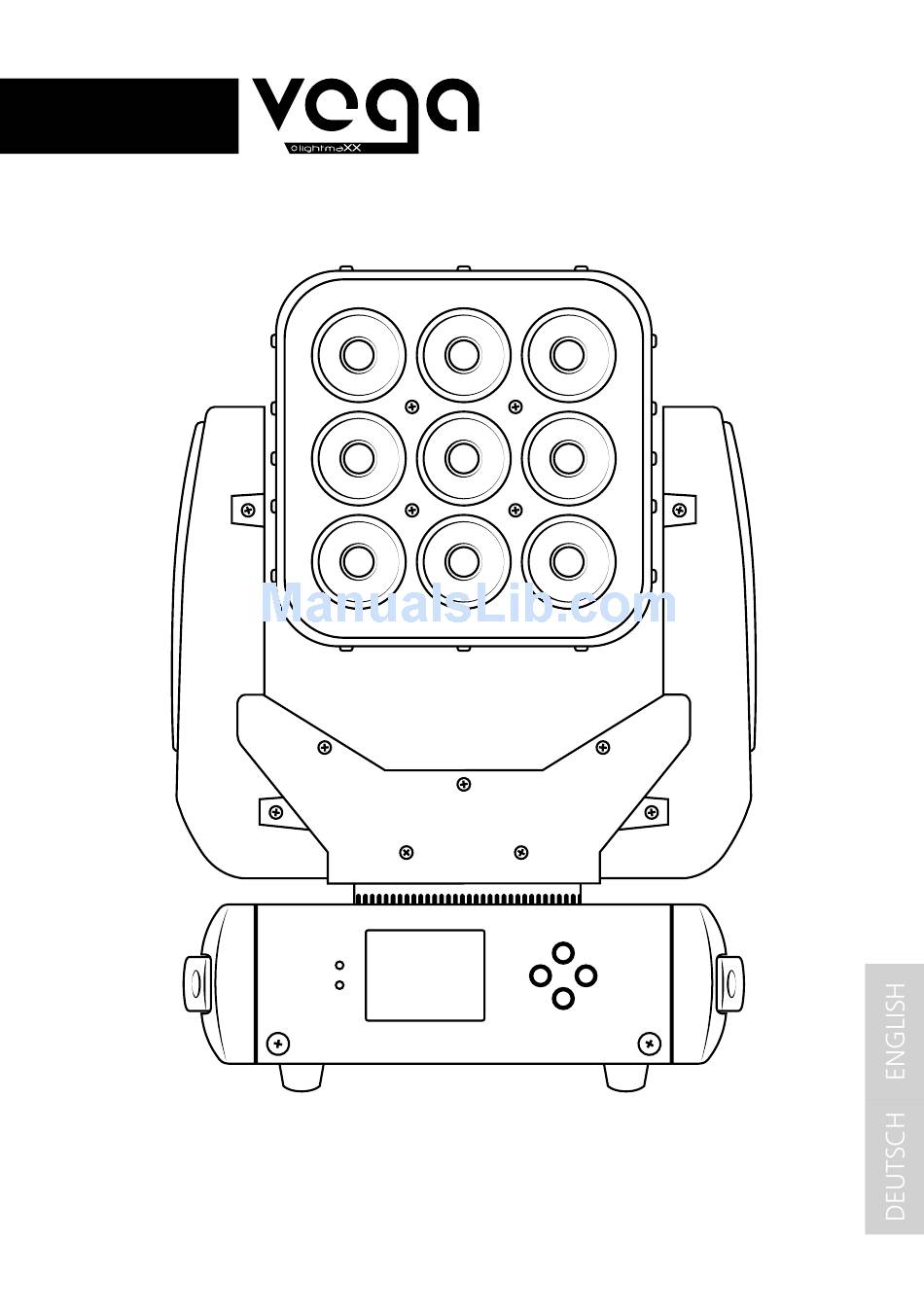

  • Page 1 Bedienungsanleitung User‘s Manual MATRIX Wash...
  • Page 2 Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! • Im Falle von Beschädigungen des Netzkabels muss dieses umgehend gegen ein Original Ersatzteil des Herstellers ersetzt werden. RISK OF ELECTRIC SHOCK DO NOT OPEN • Stellen Sie sicher, dass die Netzspannung nicht höher als die auf dem Gehäuse angegebene Spannung ist.

  • Page 3: Technische Daten

    Herzlichen Glückwunsch zu Ihrem neuen LightmaXX Produkt! Vielen Dank, dass Sie sich für dieses LightmaXX Produkt entschieden haben. Bitte lesen Sie vor dem ersten Gebrauch sorgfältig die Bedienungsanleitung, um lange Freude am Produkt zu haben und um technischen- sowie Personenschäden vorzubeu- gen.
  • Page 4 Funktionen Aus allen Menü Unterpunkten gelangen Sie durch das drücken der Menü Taste zurück ins Hauptmenü Menu-Übersicht: siehe Seite 14 DMX Adresse einstellen Mit dieser Funktion lässt sich die DMX Adresse über das LCD Display einstellen. Die Auswahl erfolgt über die Tasten an der Frontseite des Gerätes. Drücken Sie die Enter Taste, um in die Systemeinstellungen zu gelangen.
  • Page 5 System Info Mit dieser Funktion lassen sich die System Informationen Abrufen. Die Auswahl erfolgt über die Tasten an der Frontseite des Gerätes. Drücken Sie die Enter Taste, um in die Systemeinstellungen zu gelangen. Wählen Sie in den Systemeinstellungen den Menüpunkt „System Info“ aus und bestätigen Sie mit der Enter Taste.
  • Page 6 Safety Instructions! Please read before connection and operation! • Ensure that the supply voltage does not exceed the voltage capacity indicated on the housing of the device. RISK OF ELECTRIC SHOCK • In case of failure of the device, please contact the distri- DO NOT OPEN butor and stop all operations of the device immediately.

  • Page 7: Scope Of Delivery

    Congratulations on owning your new LightmaXX product! Thank you for choosing this LightmaXX product. Before using this product, please read this manual carefully in order to understand and be informed about all of its various features and functions, for your own safety and that of others.
  • Page 8 Functions While in any Submenu, press the Menu button to go back to the Main Menu. Menu Overview: look at page 14 DMX Address Settings This function allows the DMX Address to be adjusted via the LCD Display. Press the Enter button to reach the System Settings. Select “DMX Address”...
  • Page 9 System Info This function displays the System Information via the LCD Display. Press the Enter button to reach the System Settings. Select “System Info” from the System Settings menu and confirm by pressing the Enter button. The desired information may now be selected. Press the Enter button to confirm the selection.
  • Page 10 13 Channel Definition Table Channel Value Description 000-255 000-255 000-255 Dimmer (0-100%) 000-004 Shutter closed 005-250 Strobe effect slow to fast 251-255 Shutter open 000-255 R(ALL) 000-255 G(ALL) 000-255 B(ALL) 000-255 W(ALL) 000-007 Empty 008-037 LED Run 1 038-067 LED Run 2 068-097 LED Run 3 098-127...
  • Page 11 Channel Value Description 164-189 X/Y auto run 7 190-215 X/Y auto run 8 CH12 216-240 X/Y auto run 9 241-255 X/Y Sound Control 000-199 Empty CH13 200-209 Reset Motor 210-255 Empty 48 Channel Definition Table Channel Value Description 000-255 000-255 X-Fine 000-255 000-255...
  • Page 12 Channel Value Description CH28 000-255 Red 6 CH29 000-255 Green 6 CH30 000-255 Blue 6 CH31 000-255 White 6 CH32 000-255 Red 7 CH33 000-255 Green 7 CH34 000-255 Blue 7 CH35 000-255 White 7 CH36 000-255 Red 8 CH37 000-255 Green 8 CH38...
  • Page 13 Channel Value Description 034-059 X/Y auto run 2 060-085 X/Y auto run 3 086-111 X/Y auto run 4 112-137 X/Y auto run 5 CH47 138-163 X/Y auto run 6 164-189 X/Y auto run 7 190-215 X/Y auto run 8 216-240 X/Y auto run 9 241-255 X/Y Sound Control...

  • Page 14: Menu Overview

    Menu Overview Number Name Value DMX 13 CH DMX 48 CH Auto Perform Mode 1 Perform Mode 2 Perform Mode 3 Perform Mode 4 Perform Mode 5 Perform Mode 6 Perform Mode 7 Perform Mode 8 Run Mode Sound Control Master Auto Run Perform Mode 1 Perform Mode 2...
  • Page 15 Number Name Value On Time Accumulative Time System Current Run Mode State Temperature Software Version PAN =000 PAN-FINE PAN-Fine =000 TILT TILT =000 TILT-FINE TILT-Fine =000 Move Speed Move Speed =000 Manual Dimmer Dimmer =000 Control Strobe Strobe =000 =000 Green =000 Blue...
  • Page 16 MATRIX Wash MUSIC STORE professional GmbH • Istanbulstr. 22-26 • 51103 Köln Tel: +49 221 8884-0 • Fax: +49 221 8884-2500 info@musicstore.de Subject to change without notice • Technische Änderungen vorbehalten...
