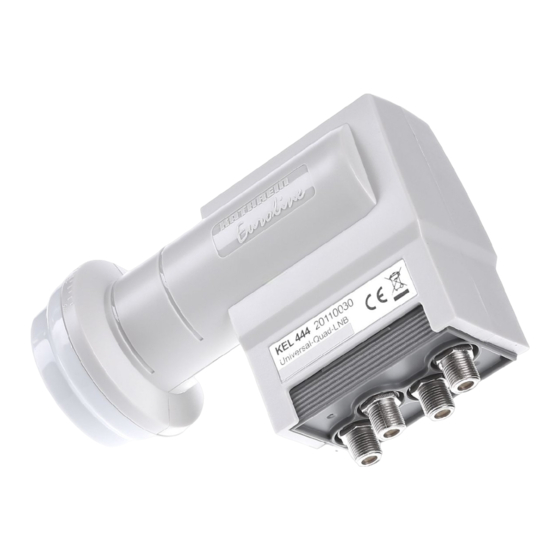

Quatro-Universal-Speisesystem, schaltbar, digital
Merkmale
Das schaltbare Quatro-Universal-Speisesystem KEL 444 ermöglicht den
Anschluss von bis zu vier digitalen Satelliten-Receivern ohne zusätzliche Matrix.
Es ist zum Empfang von Satelliten im ku-Band bestimmt, z. B. ASTRA,
EUTELSAT, Türksat und Hispasat.
Montage
Sicherheitshinweise
Vor der Montage des Speisesystems die Sicherheitshinweise im Anwendungs-
hinweis der Kathrein Euroline-Parabolantennen lesen.
Die Sicherheitshinweise für Parabolantennen und Speisesysteme sind iden-
tisch.
Speisesystem montieren

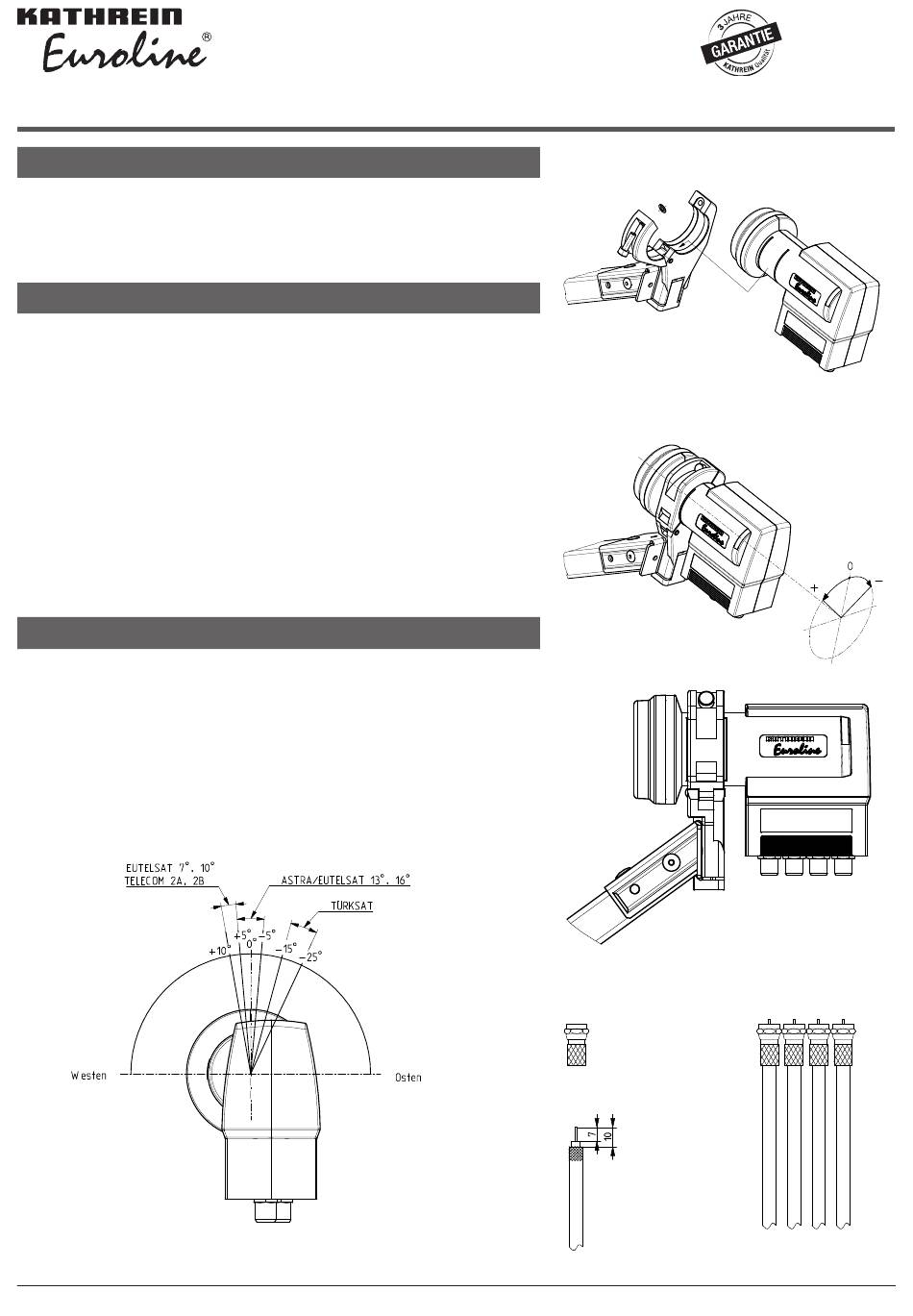

1. Speisesystem zwischen Unter- und Oberteil der Speisesystemhalterung
einklemmen und mittels der Schraube locker anschrauben (Abb. 1).
2. Gradwert für die Polarisationseinstellung aus Abb. 2 entnehmen.
3. Speisesystem durch Kippen auf den entsprechenden Winkel einstellen.
4. Speisesystemhalterung fest verschrauben (Abb. 3).
Kabelanschluss
1. Auf das Kabel, Kathrein-Typ LCD 90, LCD 95A+, LCD 111A+ oder
LCD 115A+, Wetterschutzkappe aufschieben.
2. Das Kabel abisolieren und F-Stecker* (z. B. EMK 01) aufschrauben. Dabei
darauf achten, dass keines der Geflechtdrähtchen nach der Steckermon-
tage den Innenleiter berührt (Kurzschlussgefahr).
3. F-Stecker am Speisesystem anschließen.
4. Wetterschutzkappe hochschieben, bis sie in der Öffnung am Speisesystem-
gehäuse einrastet.
*) Nicht im Lieferumfang enthalten.
Abb. 2
Standpunkt vor dem Spiegel
KEL 444
20110030
Abb. 1
Abb. 3
Abb. 4
1 / 2
