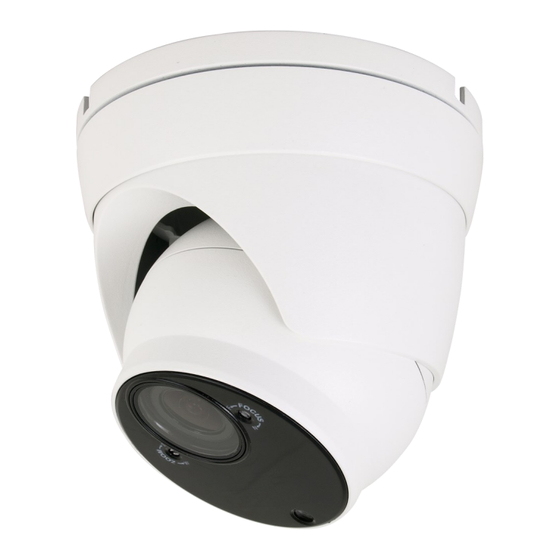

Novus NVAHD-4DN3202V/IR-1-II User Manual
  1. Manuals
  2. Brands
  3. Novus Manuals
  4. Digital Camera
  5. NVAHD-4DN3202V/IR-1-II
  6. User manual

Novus NVAHD-4DN3202V/IR-1-II User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

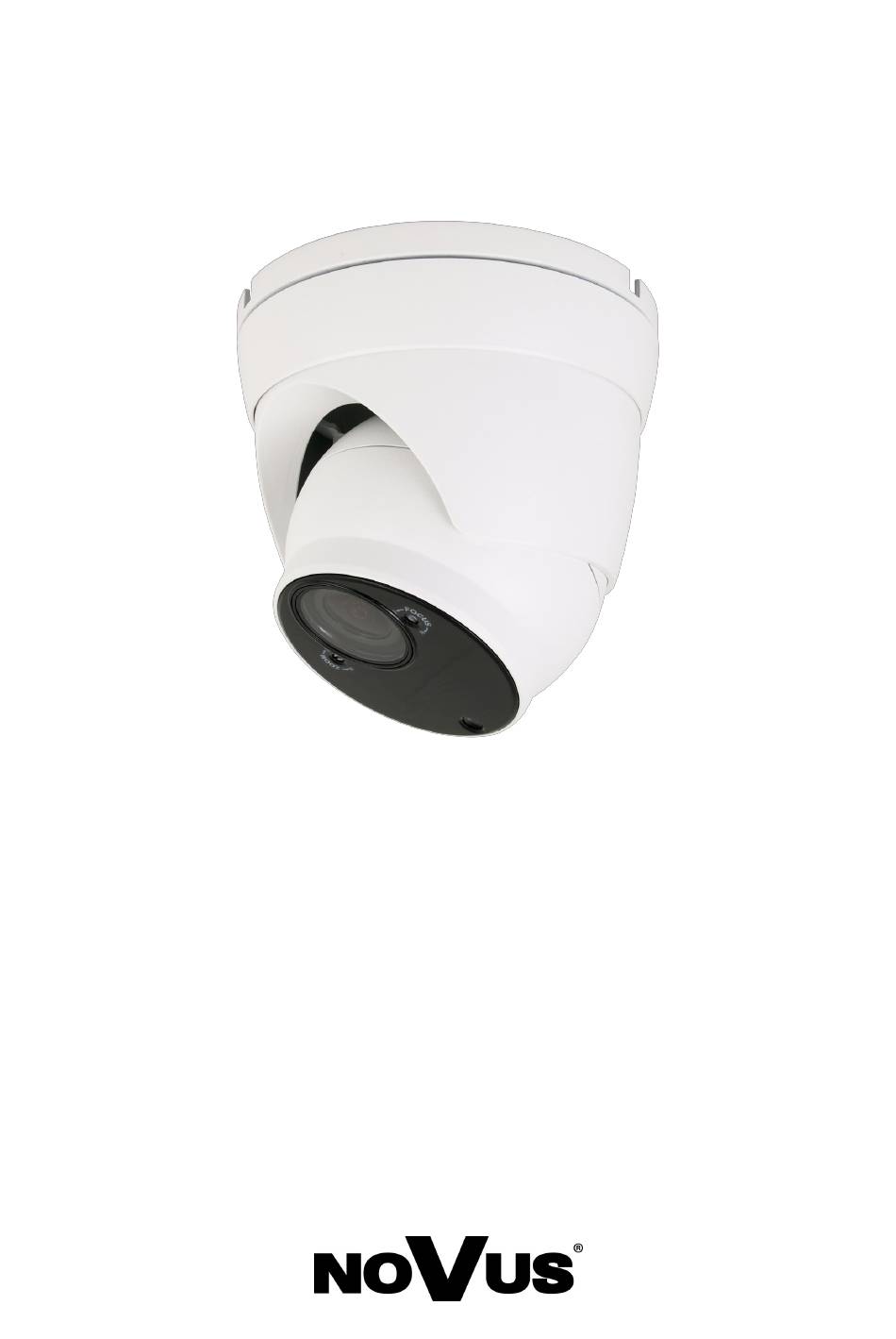

u s e r 's m a n u a l
NVAHD-4DN3202V/IR-1-II

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVAHD-4DN3202V/IR-1-II and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVAHD-4DN3202V/IR-1-II

Summary of Contents for Novus NVAHD-4DN3202V/IR-1-II

  • Page 1 ’s m a n u a l NVAHD-4DN3202V/IR-1-II...
  • Page 2 NVAHD-4DN3202V/IR-1-II - User’s manual ver. 1.0 INFORMATION EMC (2014/30/UE) and LVD (2014/35/UE ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2014/30/UE.

  • Page 3: Safety Requirements

    NVAHD-4DN3202V/IR-1-II - User’s manual ver. 1.0 SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Main Characteristic

    16. After maintenance activities tests should be run to ensure proper operation of all the functional components of the device. Novus AHD cameras are dedicated to work with Novus 4MPX AHD DVRs. Using only Novus products guarantees the highest image quality. Connecting Novus AHD cameras to DVRs from other manufacturers may decrease video quality.

  • Page 5: Specification

    NVAHD-4DN3202V/IR-1-II - User’s manual ver. 1.0 SPECIFICATION 2. SPECIFICATION Image Image Sensor 1/3” OV Operating mode AHD 4MPX Number of Effective Pixels 2688 (H) x 1520 (V) Resolution 4MPX 0.03 lx/F1.3 - color mode, Min. Illumination 0 lx (IR on) - B/W mode S/N Ratio >...

  • Page 6: Installation

    If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back in to the original box. Please contact your local NOVUS distributor for further assistance. 3. INSTALLATION 3.1.
  • Page 7 NVAHD-4DN3202V/IR-1-II - User’s manual ver. 1.0 INSTALLATION 3.2. Camera mounting To mount a camera please follow the instructions below: • Remove the decorative ring (A) by turning it counter-clockwise • Remove the camera cover (B), remove the camera from the base •...

  • Page 8: Save And Exit

    NVAHD-4DN3202V/IR-1-II - User’s manual ver. 1.0 SETTINGS 4. SETTINGS WARNING: Camera configuration is presented with Novus DVR. The camera has an OSD menu displayed in the foreground of image. During normal operation status information can be displayed on the image. To navigate menu and make changes please use PTZ option in DVR menu.
  • Page 9 NVAHD-4DN3202V/IR-1-II - User’s manual ver. 1.0 SETTINGS 4.1. Main menu After pressing “Menu” button (ENTER command), camera main menu is displayed as on the screen below: 4.1.1 EXPOSURE submenu This submenu contains exposure and shutter speed settings. SHUTTER - shutter mode control. Allows you to choose the automatic mode (AUTO), the manual mode with adjustable shutter speed in the range of 1/25 ~ 1/50000s and flicker reduction (FLK).

  • Page 10: Backlight Submenu

    NVAHD-4DN3202V/IR-1-II - User’s manual ver. 1.0 SETTINGS 4.1.2 BACKLIGHT submenu These compensation functions allow to enhance visibility of the objects located in the foreground, surrounded by strongly illuminated background (BLC) or for enhancing visibility of the objects located near the strong light source (HSBLC).
  • Page 11 NVAHD-4DN3202V/IR-1-II - User’s manual ver. 1.0 SETTINGS 4.1.3 WHITE BAL submenu This feature allows to set appropriate color settings using following options: ATW - auto tracking white balance based on color temperature. AWC→SET - this mode enables adaptive setting of white balance. In order to obtain the optimum state under the current illumination, direct the camera at a sheet of white paper and give the ENTER command.
  • Page 12 NVAHD-4DN3202V/IR-1-II - User’s manual ver. 1.0 SETTINGS 4.1.5 NR submenu Allows to make settings for digital noise reduction function. Giving the ENTER command in this mode camera displays the following menu which allows to set the level of noise reduction for static parts of the image (available settings: OFF, LOW, MIDDLE, HIGH) 4.1.6 SPECIAL submenu...
  • Page 13 NVAHD-4DN3202V/IR-1-II - User’s manual ver. 1.0 SETTINGS 4.1.7 ADJUST submenu It allows to perform additional image adjustment. Giving the ENTER command in this mode displays the following menu: SHARPNESS - allows to disable (OFF) and enable (AUTO) sharpness correction function. After...
  • Page 14 AAT Holding S.A. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com 03.08.2018 TF MK v1.0...
  • Page 15 ł u g i NVAHD-4DN3202V/IR-1-II...
  • Page 16 NVAHD-4DN3202V/IR-1-II - instrukcja obsługi wersja 1.0 INFORMACJE Dyrektywy EMC (2014/30/UE) i LVD (2014/35/UE) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2014/30/UE. - Niskonapięciowa LVD 2014/35/UE. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do...

  • Page 17: Warunki Bezpieczeństwa

    NVAHD-4DN3202V/IR-1-II - instrukcja obsługi wersja 1.0 UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY ZAPOZNANIE SIĘ NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.

  • Page 18: Charakterystyka Ogólna

    16. Po wykonaniu czynności serwisowych należy przeprowadzić testy urządzenia i upewnić się co do poprawności działania wszystkich podzespołów funkcjonalnych kamery. Kamery AHD marki Novus dedykowane są do współpracy z rejestratorami AHD marki Novus obsługujące tryb 4MPX. Tylko w połączeniu z nimi gwarantowany jest najwyższy poziom jakości obrazu.

  • Page 19: Dane Techniczne

    NVAHD-4DN3202V/IR-1-II - instrukcja obsługi wersja 1.0 DANE TECHNICZNE 2. DANE TECHNICZNE Obraz Przetwornik obrazu 1/3” OV Tryb pracy AHD 4MPX Liczba efektywnych pikseli 2688(H) x 1520 (V) Rozdzielczość 4MPX 0.03 lx/F1.3 - tryb kolorowy, Czułość 0 lx (IR wł.) - tryb czarno-biały Stosunek sygnału do szumu...
  • Page 20 NVAHD-4DN3202V/IR-1-II - instrukcja obsługi wersja 1.0 INSTALACJA 2.1. Wymiary kamery: 2.2. Zawartość zestawu Kamera NVAHD-4DN3202V/IR-1-II • Instrukcja obsługi • Komplet wkrętów i kołków rozporowych • Szablon montażowy • Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym wykazem. W przypadku stwierdzenia braków lub uszkodzeń należy zaniechać instalacji i skontaktować...
  • Page 21 NVAHD-4DN3202V/IR-1-II - instrukcja obsługi wersja 1.0 INSTALACJA 3.2. Montaż kamery W celu zamontowania kamery należy postępować zgodnie z podaną procedurą: • Zdemontować pierścień ozdobny (A) obracając go w kierunku przeciwnym do ruchu wskazówek zegara • Zdjąć osłonę kamery (B), wyjąć kamerę z podstawy •...
  • Page 22 USTAWIENIA 4. USTAWIENIA UWAGA: Konfiguracja kamery została przedstawiona z użyciem rejestratora marki Novus. Kamera posiada menu ekranowe wyświetlane na tle obrazu. Podczas normalnej pracy kamery na obrazie mogą być wyświetlane informacje statusowe. Do nawigowania po menu ekranowym i dokonywania zmian służy opcja PTZ w rejestratorze. Protokołem używanym do sterowania funkcjami kamery jest protokół...
  • Page 23 NVAHD-4DN3202V/IR-1-II - instrukcja obsługi wersja 1.0 USTAWIENIA 4.1. Menu główne Po naciśnięciu przycisku „Menu” na ekranie zostanie wyświetlone poniższe menu: 4.1.1 Podmenu EXPOSURE (ekspozycja) Podmenu zawiera ustawienia ekspozycji i migawki. SHUTTER - wybór trybu pracy migawki. Pozwala na wybranie automatycznego trybu pracy (AUTO), trybu ręcznego z regulacją...
  • Page 24 NVAHD-4DN3202V/IR-1-II - instrukcja obsługi wersja 1.0 USTAWIENIA 4.1.2 Podmenu BACKLIGHT Funkcje kompensacji jasnego tła pozwalają uwypuklić obiekt znajdujący się na pierwszym planie w obrazie przy silnie oświetlonym tle (BLC), lub obserwować obiekty znajdujące się w pobliżu silnych punktowych źródeł światła (HSBLC).
  • Page 25 NVAHD-4DN3202V/IR-1-II - instrukcja obsługi wersja 1.0 USTAWIENIA 4.1.3 Podmenu WHITE BAL (balans bieli) Funkcja balansu bieli pozwala na właściwą interpretację kolorów dla światła o różnej temperaturze barwowej. ATW - automatyczne ustawienie poziomu bieli z ciągłym śledzeniem temperatury barwowej. AWC→SET - adaptacyjne ustawienia balansu bieli. W celu uzyskania optymalnych ustawień...
  • Page 26 NVAHD-4DN3202V/IR-1-II - instrukcja obsługi wersja 1.0 USTAWIENIA 4.1.5 Podmenu NR (redukcja szumów) Pozwala na dokonywanie ustawień funkcji cyfrowej redukcji szumów. Po wybraniu pozycji i wydaniu polecenia ENTER pojawi się poniższe podmenu umożliwia ustawienie poziomu redukcji szumów dla statycznych partii obraz (dostępne ustawienia: OFF, LOW, MIDDLE, HIGH) 4.1.6 Podmenu SPECIAL (funkcje dodatkowe)
  • Page 27 NVAHD-4DN3202V/IR-1-II - instrukcja obsługi wersja 1.0 USTAWIENIA 4.1.7 Podmenu ADJUST (regulacje) Pozwala na wykonanie dodatkowych regulacji obrazu. Po wydaniu polecenia ENTER pojawia się poniższe podmenu: SHARPNESS - umożliwia wyłączenie (OFF) i włączenie (AUTO) korekcji ostrości obrazu. Po wybraniu AUTO i wydaniu polecenia ENTER pojawia się kolejne podmenu w którym można ustawić...
  • Page 28 AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 08.03.2018 TF MK v1.0...
