u s e r ' s m a n u a l

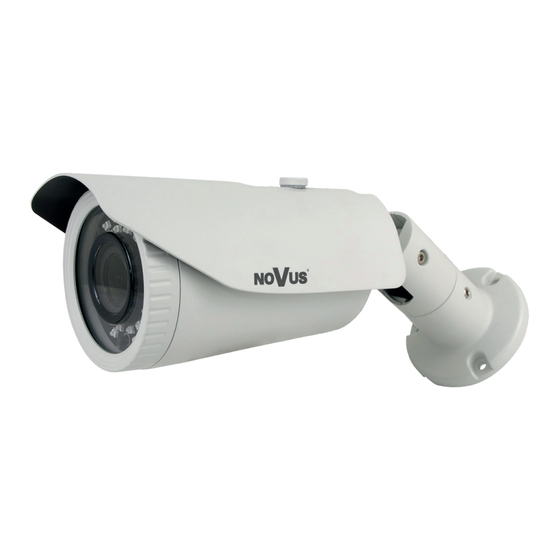

NVAHD-2DN5504MH/IR-1-II

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVAHD-2DN5504MH/IR-1-II and is the answer not in the manual?

Questions and answers

Summary of Contents for Novus NVAHD-2DN5504MH/IR-1-II

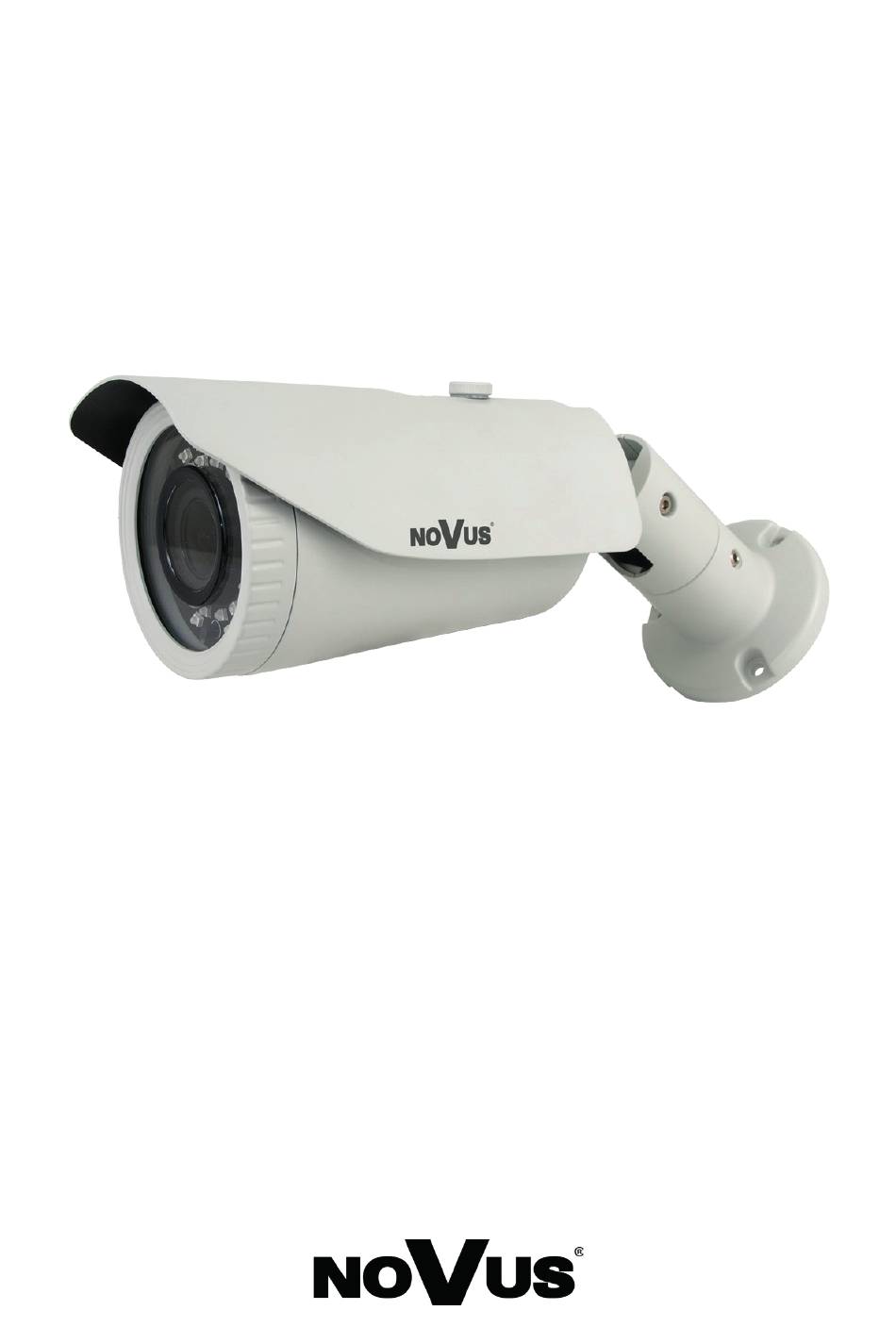

  • Page 1 ’ s m a n u a l NVAHD-2DN5504MH/IR-1-II...
  • Page 2 NVAHD-2DN5504MH/IR-1-II - User’s manual ver. 1.0 INFORMATION EMC (2014/30/EC) and LVD (2014/35/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2014/30/EC. ...
  • Page 3: Safety Requirements

    NVAHD-2DN5504MH/IR-1-II - User’s manual ver. 1.0 SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 4: Main Characteristic

    16. After maintenance activities tests should be run to ensure proper operation of all the functional components of the device. Novus AHD cameras are dedicated to work with Novus AHD DVRs. Using only Novus products guarantees the highest image quality. Connecting Novus AHD cameras to DVRs from other manufacturers may decrease video quality.
  • Page 5: Specification

    NVAHD-2DN5504MH/IR-1-II - User’s manual ver. 1.0 SPECIFICATION 2. SPECIFICATION Image Image Sensor CMOS sensor 1/2.9” SONY Operating mode AHD 1080p, TVI 1080p, CVI 1080p, analog 960H Number of Effective Pixels 1984 (H) x 1225 (V) Resolution 1080p 0.02 lx/F1.6 - color mode, Min.
  • Page 6: Installation

    Accessories bag If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back in to the original box. Please contact your local NOVUS distributor for further assistance.
  • Page 7 Connect the camera cables Adjust the position of the camera and the lens hood and then lock them in this position with suitable screws/nuts. After connecting the camera to the AHD Novus recorder, adjust the zoom and focus (if necessary). WARNING! Please note that the wall or ceiling must have enough strength to support the camera.
  • Page 8 4.2 Controlling the camera menu The camera has an OSD menu displayed in the foreground of image. To navigate menu and make changes, you can use the joystick built into the camera cable or PTZ function on the Novus AHD recorder.
  • Page 9 NVAHD-2DN5504MH/IR-1-II - User’s manual ver. 1.0 SETTINGS 4.3 Camera’s main menu After sending ENTER command camera’s main menu is displayed as on the screen below: 4.3.1 AF submenu (Auto-focus settings) This submenu contains an Auto-focus function settings. AF MODE - Auto-focus mode selection. Available options:...
  • Page 10 NVAHD-2DN5504MH/IR-1-II - User’s manual ver. 1.0 SETTINGS ADVANCED - advanced exposure settings SHUTTER CTRL - shutter settings - automatic (AUTO) or manual in range 1/25 ~ 1/10000 (MANUAL) GAIN CTRL - gain control - automatic (AUTO) or manual (MANUAL) 4.3.3 WB submenu - White Balance.
  • Page 11 NVAHD-2DN5504MH/IR-1-II - User’s manual ver. 1.0 SETTINGS 4.3.6 VIDEO SETTING submenu VIDEO STANDARD - switches between PAL and NTSC standards HD FORMAT - switches between AHD, TVI, CVI and CVBS formats D-WDR - the option enables (OPEN) or disables (CLOSE) the wide dynamic range function.
  • Page 12 AAT Holding S.A. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +48 22 546 07 00, fax: +48 22 546 07 59 www.novuscctv.com 03.09.2019 JZ TF v1.0...
  • Page 13 ł u g i NVAHD-2DN5504MH/IR-1-II...
  • Page 14 NVAHD-2DN5504MH/IR-1-II - instrukcja obsługi wersja 1.0 INFORMACJE Dyrektywy EMC (2014/30/UE) i LVD (2014/35/UE) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2014/30/UE. - Niskonapięciowa LVD 2014/35/UE. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do...
  • Page 15: Warunki Bezpieczeństwa

    NVAHD-2DN5504MH/IR-1-II - instrukcja obsługi wersja 1.0 UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY ZAPOZNANIE SIĘ NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.
  • Page 16: Charakterystyka Ogólna

    16. Po wykonaniu czynności serwisowych należy przeprowadzić testy urządzenia i upewnić się co do poprawności działania wszystkich podzespołów funkcjonalnych kamery. Kamery AHD marki Novus dedykowane są do współpracy z rejestratorami AHD marki Novus. Tylko w połączeniu z nimi gwarantowany jest najwyższy poziom jakości obrazu. Podłączenie kamer AHD marki Novus do rejestratorów AHD innych producentów może skutkować...
  • Page 17: Dane Techniczne

    NVAHD-2DN5504MH/IR-1-II - instrukcja obsługi wersja 1.0 DANE TECHNICZNE 2. DANE TECHNICZNE Obraz Przetwornik obrazu matryca CMOS 1/2.9” SONY Tryb pracy AHD 1080p, TVI 1080p, CVI 1080p, analog 960H Liczba efektywnych pikseli 1984 (H) x 1225 (V) Rozdzielczość 1080p 0.02 lx/F1.6 - tryb kolorowy, Czułość...
  • Page 18 NVAHD-2DN5504MH/IR-1-II - instrukcja obsługi wersja 1.0 INSTALACJA 2.1. Wymiary kamery: 2.2. Zawartość zestawu Kamera NVAHD-2DN5504MH/IR-1-II Instrukcja obsługi Torebka z akcesoriami montażowymi Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym wykazem. W przypadku stwierdzenia braków należy zaniechać instalacji i skontaktować się...
  • Page 19 Podłączyć przewody kamery Wyregulować położenie kamery i osłony przeciwsłonecznej, a następnie zablokować takie położenie odpowiednimi śrubami Po połączeniu kamery z rejestratorem AHD Novus, dokonać regulacji zoomu i ostrości (o ile to konieczne) UWAGA! Należy zwrócić szczególną uwagę, aby powierzchnia do której mocowany jest uchwyt kamery miała odpowiednią...
  • Page 20 ENTER. Do zmiany parametrów wybranych pozycji używamy przycisków LEWO, PRAWO. 4.2.2. Obsługa menu kamery z użyciem funkcji PTZ w rejestratorze AHD Novus Aby móc sterować funkcjami kamery należy w rejestratorze wybrać protokół COAX: w sekcji Urządzenia w menu rejestratora, należy w zakładce PTZ wybrać kanał odpowiadający kamerze, a następnie dla tego kanału wybrać...
  • Page 21 NVAHD-2DN5504MH/IR-1-II - instrukcja obsługi wersja 1.0 USTAWIENIA 4.3. Menu główne kamery Po wybraniu funkcji ENTER na ekranie zostanie wyświetlone poniższe menu: 4.3.1 Podmenu AF (ustawienia funkcji Auto-focus) Podmenu zawiera ustawienia funkcji Auto-focus. AF MODE - wybór trybu pracy funkcji Autofocus. Dostępne opcje: AUTO - funkcja będzie działać...
  • Page 22 NVAHD-2DN5504MH/IR-1-II - instrukcja obsługi wersja 1.0 USTAWIENIA ADVANCED - zaawansowane ustawienia ekspozycji SHUTTER CTRL - ustawienia migawki - automatyczne (AUTO) lub ręczne w zakresie 1/25 ~ 1/10000 (MANUAL) GAIN CTRL - kontrola wzmocnienia - automatyczna (AUTO) lub ręczna (MANUAL) 4.3.3 Podmenu WB (ustawienia balansu bieli) Funkcja balansu bieli pozwala na właściwą...
  • Page 23 NVAHD-2DN5504MH/IR-1-II - instrukcja obsługi wersja 1.0 USTAWIENIA 4.3.6 Podmenu VIDEO SETTING (ustawienia obrazu) VIDEO STANDARD - pozwala zmienić standard wideo (PAL/NTSC) HD FORMAT - pozwala przełączyć format obrazu pomiędzy AHD, TVI, CVI i CVBS D-WDR - opcja pozwala włączyć (OPEN) lub wyłączyć (CLOSE) funkcję szerokiego zakresu dynamiki.
  • Page 24 AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 03.09.2019 JZ TF v1.0...
