u s e r 's m a n u a l

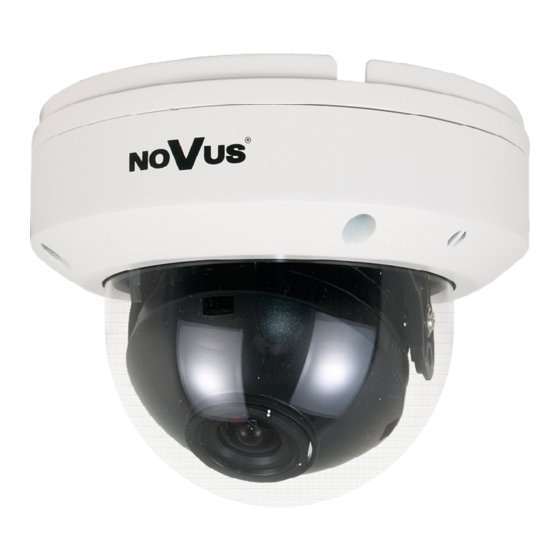

NVAHD-1DN5301V-1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVAHD-1DN5301V-1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVAHD-1DN5301V-1

Summary of Contents for Novus NVAHD-1DN5301V-1

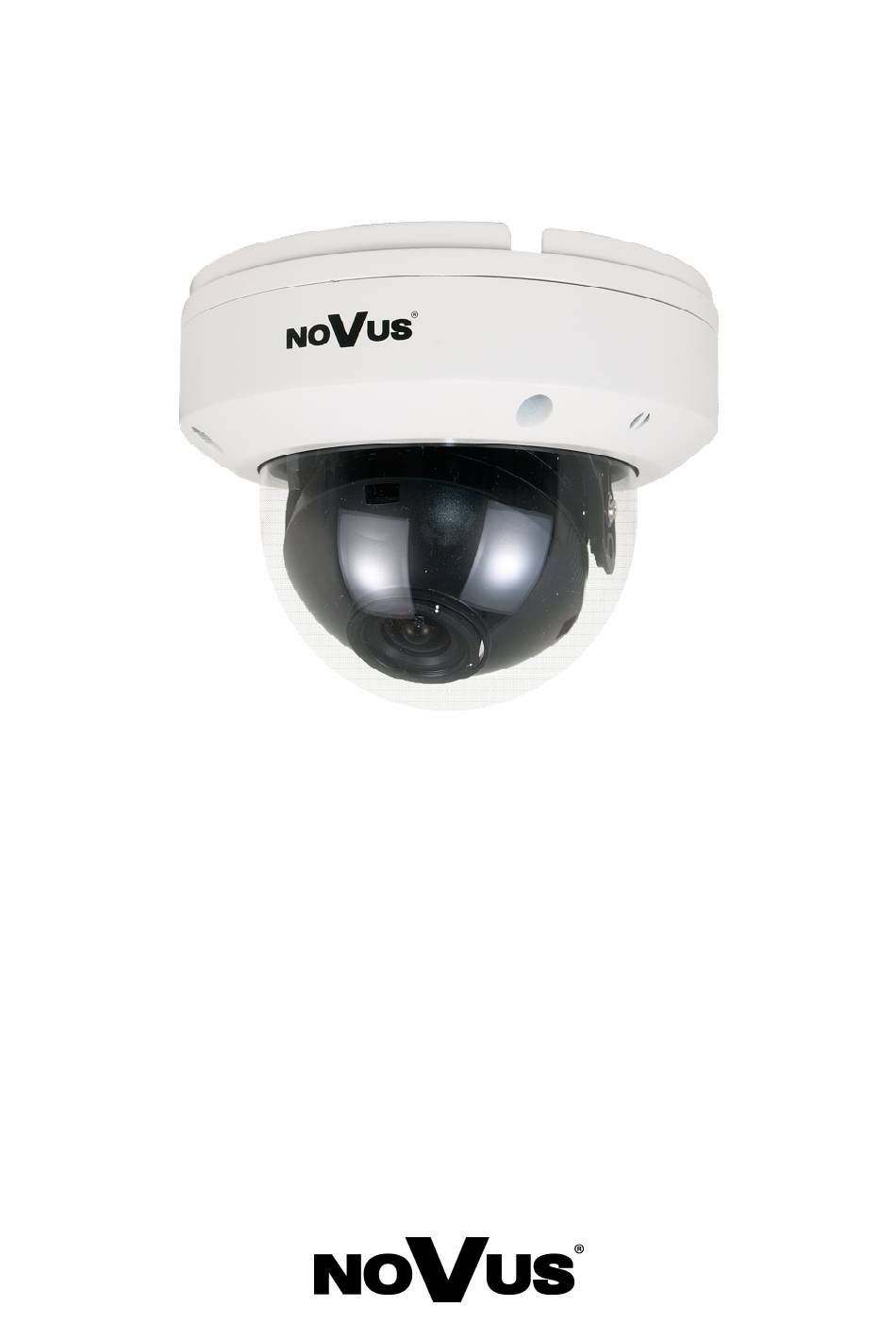

  • Page 1 ’s m a n u a l NVAHD-1DN5301V-1...
  • Page 2 NVAHD-1DN5301V-1 - User’s manual ver. 1.0 INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Safety Requirements

    NVAHD-1DN5301V-1 - User’s manual ver. 1.0 SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 4 17. After maintenance activities tests should be run to ensure proper operation of all the functional components of the device. Novus AHD cameras are dedicated to work with Novus AHD DVRs. Using only Novus products guarantees the highest image quality. Connecting Novus AHD cameras to DVRs from other manufacturers may decrease video quality.

  • Page 5: Foreword Information

    NVAHD-1DN5301V-1 - User’s manual ver. 1.0 FOREWORD INFORMATION PACKAGE CONTENTS NVAHD-1DN5301V-1 camera  User’s manual  A set of screws and dowels  If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back in to the original box.

  • Page 6: Specification

    NVAHD-1DN5301V-1 - User’s manual ver. 1.0 SPECIFICATION 3. SPECIFICATION Image Image Sensor CMOS sensor 1/2” SMARTSENS Operating mode AHD 720p Number of Effective Pixels 1280 (H) x 720 (V) Horizontal Resolution 720p Min. Illumination 0.00001 lx/F1.2 - color mode S/N Ratio >...

  • Page 7: Installation

    NVAHD-1DN5301V-1 - User’s manual ver. 1.0 SPECIFICATION/INSTALLATION 3.1. Dimensions: 3.2. View of the camera, layout of the camera items: Lens Adjustment on a vertical axis Adjustment on a horizontal axis 4. INSTALLATION Make sure the location can support 5 times the total weight of the bullet camera. Be careful not to jam or peel insulation covering of the cable.

  • Page 8: Save And Exit

    NVAHD-1DN5301V-1 - User’s manual ver. 1.0 SETTINGS 4.1. Power supply connection NOTE: Device should be supplied only from a power sources whose parameters are in accordance with those specified by producer in the camera’s technical datasheet. Therefore, it is forbidden to supply the camera from power sources whose parameters are unknown, unstable or not meeting the producer’s requirements.
  • Page 9 NVAHD-1DN5301V-1 - User’s manual ver. 1.0 SETTINGS 5.1. Main menu In order to enter the menu press the joystick button (ENTER command). The following menu is displayed on the screen: IMAGE submenu is explained on the next page DAY&NIGHT - selection of day/night operating mode. Available options: EXTERNAL, COLOR, B&W, AUTO (default option: EXTERNAL).
  • Page 10 NVAHD-1DN5301V-1 - User’s manual ver. 1.0 SETTINGS 5.1.1 IMAGE submenu (picture settings) This submenu contains the settings of the camera image. 3D-NR - It allows you to set the level of noise reduction process on variables (dynamic) parts of the image (opens another submenu): The available options are AUTO (default) or MANUAL.
  • Page 11 NVAHD-1DN5301V-1 - User’s manual ver. 1.0 NOTES All rights reserved © AAT Holding S.A.
  • Page 12 AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 2016-04-22 TF, MK...
  • Page 13 ł u g i NVAHD-1DN5301V-1...
  • Page 14 NVAHD-1DN5301V-1 - instrukcja obsługi wersja 1.0 INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2004/108/EC. - Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do...

  • Page 15: Warunki Bezpieczeństwa

    NVAHD-1DN5301V-1 - instrukcja obsługi wersja 1.0 UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 16 16. Po wykonaniu czynności serwisowych należy przeprowadzić testy urządzenia i upewnić się co do poprawności działania wszystkich podzespołów funkcjonalnych kamery. Kamery AHD marki Novus dedykowane są do współpracy z rejestratorami AHD marki Novus. Tylko w połączeniu z nimi gwarantowany jest najwyższy poziom jakości obrazu. Podłączenie kamer AHD marki Novus do rejestratorów AHD innych producentów może skutkować...

  • Page 17: Informacje Wstępne

    NVAHD-1DN5301V-1 - instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE ZAWARTOŚĆ ZESTAWU Kamera NVAHD-1DN5301V-1  Instrukcja obsługi  Akcesoria montażowe  Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym wykazem. W przypadku stwierdzenie braków należy zaniechać instalacji i skontaktować się...

  • Page 18: Dane Techniczne

    NVAHD-1DN5301V-1 - instrukcja obsługi wersja 1.0 DANE TECHNICZNE 3. DANE TECHNICZNE Obraz Przetwornik obrazu matryca CMOS 1/2” SMARTSENS Tryb pracy AHD 720p Liczba efektywnych pikseli 1280 (H) x 720 (V) Rozdzielczość pozioma 720p Czułość 0.00001 lx/F1.2 - tryb kolorowy Stosunek sygnału do szumu >...
  • Page 19 NVAHD-1DN5301V-1 - instrukcja obsługi wersja 1.0 DANE TECHNICZNE / INSTALACJA 3.1. Wymiary kamery: 3.2. Wygląd i rozmieszczenie ważnych elementów kamery: Obiektyw Obrót pionowy ustawienie kąta widzenia Obrót poziomy ustawienie kąta widzenia 4. INSTALACJA Przed rozpoczęciem instalacji należy zapoznać się z produktem, z jego parametrami i sposobem instalacji.
  • Page 20 NVAHD-1DN5301V-1 - instrukcja obsługi wersja 1.0 USTAWIENIA 4.1 Podłączanie zasilania UWAGA: Kamerę należy zasilać ze źródeł o odpowiednim napięciu i wydajności prądowej. Zastosowanie źródła zasilania o nieodpowiednich parametrach może skutkować nieprawidłową pracą urządzenia lub jego uszkodzeniem. wideo wideo masa (GND)
  • Page 21 NVAHD-1DN5301V-1 - instrukcja obsługi wersja 1.0 USTAWIENIA 5.1. Menu główne Aby wejść do menu kamery należy przycisnąć joystick (polecenie ENTER). Na ekranie zostanie wyświetlone poniższe menu główne: Podmenu IMAGE (ustawienia obrazu) - jest omówione na następnej stronie DAY&NIGHT - wybór trybu pracy kamery. Dostępne opcje: EXTERNAL, COLOR, B&W, AUTO (domyślna opcja: EXTERNAL).
  • Page 22 NVAHD-1DN5301V-1 - instrukcja obsługi wersja 1.0 USTAWIENIA 5.1.1 Podmenu IMAGE (ustawienia obrazu) Podmenu zawiera ustawienia obrazu z kamery. 3D-NR - umożliwia ustawienie poziomu redukcji szumów dla zmiennych (dynamicznych) partii obrazu (otwiera kolejne podmenu): Dostępne opcje to AUTO (domyślne) lub MANUAL. Dla trybu MANUAL możliwy jest wybór intensywności działania funkcji w zakresie 0 - 15.
  • Page 23 NVAHD-1DN5301V-1 - instrukcja obsługi wersja 1.0 NOTATKI Wszelkie prawa zastrzeżone © AAT Holding S.A.
  • Page 24 AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 2016-04-22 TF, MK...
