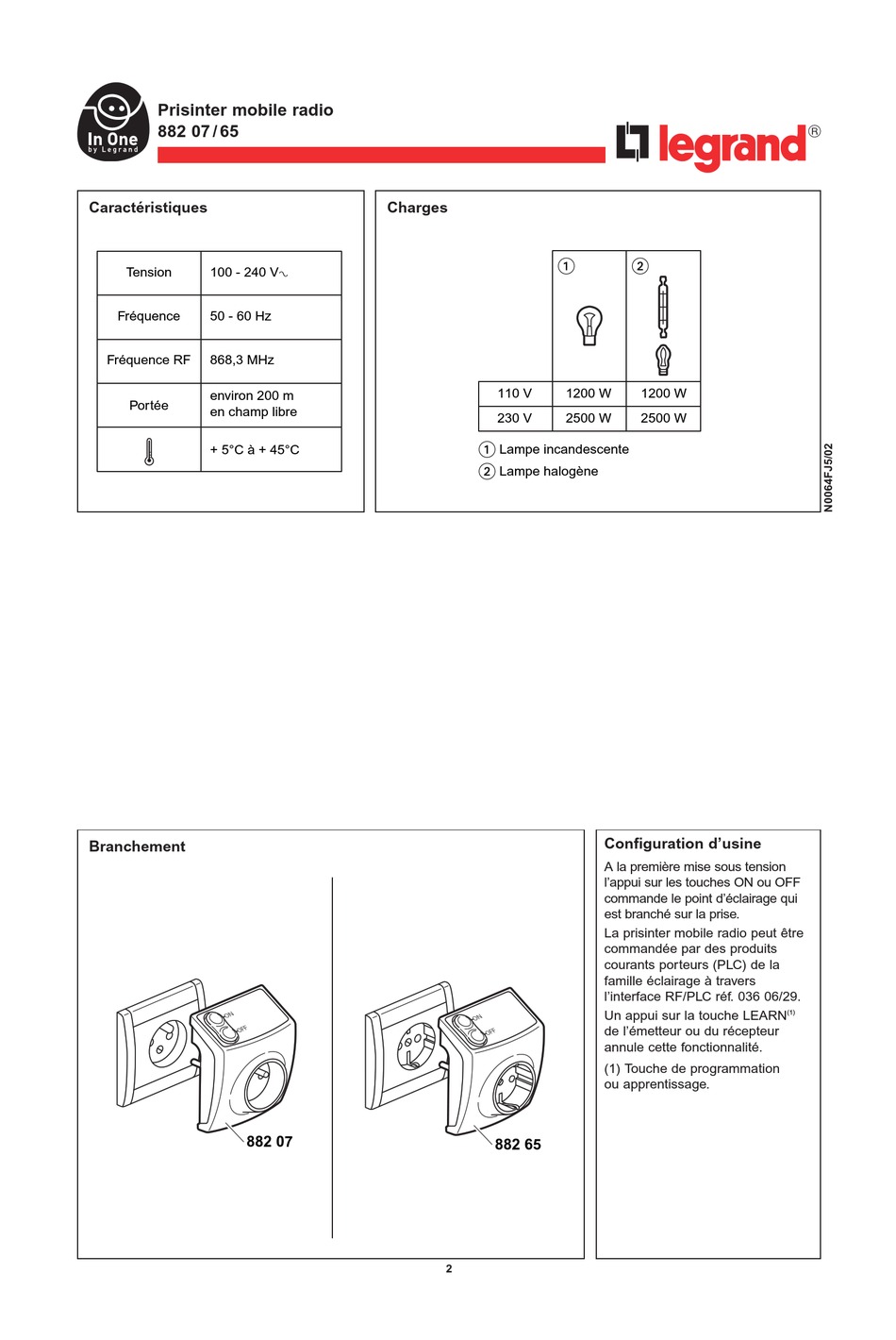

Prisinter mobile radio
882 07 / 65
Caractéristiques
Tension
100 - 240 V
Fréquence
50 - 60 Hz
Fréquence RF
868,3 MHz
environ 200 m
Portée
en champ libre
+ 5°C à + 45°C
Branchement
882 07
Charges
±
2
110 V
1200 W
1200 W
230 V
2500 W
2500 W
Lampe incandescente
Lampe halogène
Configuration d'usine
A la première mise sous tension
l'appui sur les touches ON ou OFF
commande le point d'éclairage qui
est branché sur la prise.
La prisinter mobile radio peut être
commandée par des produits
courants porteurs (PLC) de la
famille éclairage à travers
l'interface RF/PLC réf. 036 06/29.
Un appui sur la touche LEARN
de l'émetteur ou du récepteur
annule cette fonctionnalité.
(1) Touche de programmation
ou apprentissage.
882 65
(1)
