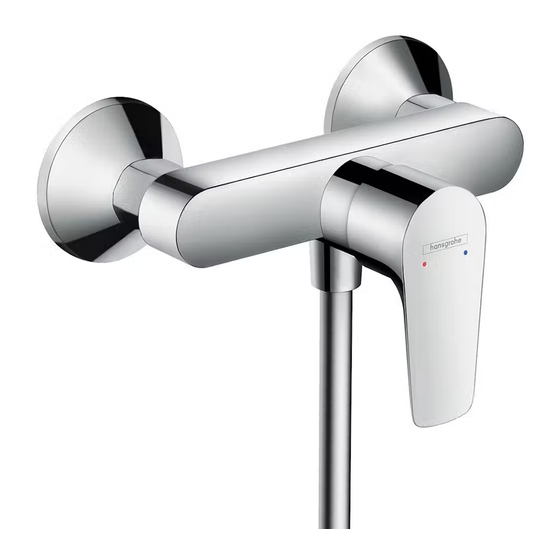

Hans Grohe Talis E Instructions For Use/Assembly Instructions
Hide thumbs
Also See for Talis E:
- Instructions for use/assembly instructions (49 pages) ,
- Instructions for use manual (12 pages) ,
- Manual (68 pages)
Related Manuals for Hans Grohe Talis E
Summary of Contents for Hans Grohe Talis E
- Page 1 EN Instructions for use / assembly instructions DE Gebrauchsanleitung / Montageanleitung Talis E 71760009 / 71760019 Talis E 71740009 / 71740019...
-
Page 2: Installation Instructions
English Safety Notes Safety against backflow The product is exclusively designed for drinking water! Gloves should be worn during installation to prevent crushing and cutting injuries. Symbol description The product may only be used for bathing, hygienic and body cleaning purposes. Do not use silicone containing acetic acid! The hot and cold supplies must be of equal pres- sures. Adjustment (see page 6) Installation Instructions To adjust the hot water limiter. Using a hot • Prior to installation, inspect the product for transport water limiter in combination with a continu- damages. After it has been installed, no transport or ous flow water heater is not recommended. surface damage will be honoured. • The pipes and the fixture must be installed, flushed Maintenance (see page 10) and tested as per the applicable standards. The check valves must be checked regularly • The plumbing codes applicable in the respective according to DIN EN 1717 in accordance countries must be oberserved. with national or regional regulations (at least Technical Data once a year). Operating pressure: max. 1 MPa Recommended operating pressure: 0,1 - 0,5 MPa Dimensions (see page 8) Test pressure: 1,6 MPa... -
Page 3: Montage
Deutsch Sicherheitshinweise Eigensicher gegen Rückfließen Das Produkt ist ausschließlich für Trinkwasser konzipiert! Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen Handschuhe Symbolerklärung getragen werden. Das Produkt darf nur zu Bade-, Hygiene- und Körper- Kein essigsäurehaltiges Silikon verwenden! reinigungszwecken eingesetzt werden. Große Druckunterschiede zwischen den Kalt- und Justierung (siehe Seite 6) Warmwasseranschlüssen müssen ausgeglichen Einstellen der Warmwasserbegrenzung. In werden. Verbindung mit Durchlauferhitzern ist eine Montagehinweise Warmwassersperre nicht zu empfehlen. • Vor der Montage muss das Produkt auf Transportschä- den untersucht werden. Nach dem Einbau werden Wartung (siehe Seite 10) keine Transport- oder Oberflächenschäden anerkannt. Rückflussverhinderer müssen gemäß DIN EN • Die Leitungen und die Armatur müssen nach den gülti- 1717 regelmäßig in Übereinstimmung mit gen Normen montiert, gespült und geprüft werden. nationalen oder regionalen Bestimmungen • Die in den Ländern jeweils gültigen Installationsrichtli- (DIN 1988 einmal jährlich) auf ihre Funktion nien sind einzuhalten. geprüft werden. Technische Daten Maße (siehe Seite 8) Betriebsdruck: max. 1 MPa Empfohlener Betriebsdruck: 0,1 - 0,5 MPa Durchflussdiagramm... - Page 4 Montage Montage Silicone X + 36 mm 36 mm max. 39 mm max. 5 mm SW 24 mm...
- Page 5 Montage SW 30 mm 17 Nm Talis E 71740009 / Talis E 71740019 SW 22 mm SW 22 mm (2 Nm) > 2 min...
- Page 6 Justierung 60 °C 10 °C 0,3 MPa...
- Page 7 open / öffnen close / schließen cold / kalt hot / warm open / öffnen...
- Page 8 Maße Maße Talis E Talis E 71740009 / 71740019 71760009 / 71760019 15-23 15-23 G 1/2 G 1/2 ±12 ±12...
- Page 9 Durchflussdiagramm Talis E Talis E 71740009 71760009 0,60 0,60 0,55 0,55 0,50 0,50 0,45 0,45 0,40 0,40 0,35 0,35 0,30 0,30 0,25 0,25 0,20 0,20 0,15 0,15 0,10 0,10 0,05 0,05 0,00 0,00 Q = l/min 9 12 15 18 21 24 27 30...
- Page 10 SW 12 mm SW 12 mm...
- Page 11 Serviceteile Serviceteile Talis E 92666000 71740009 96338000 97406000 98193000 (32x2) 97977000 98164000 94140000 (33x1,5) 92730000 96429000 95140000 97981000 96157000 97979000 95008000 94135000 97220000 98163000 (15x2) Talis E 71760009 92360000 94140000 97978009 96429000 95332000 96157000 92730000 94135000 97220000 98164000 98163000 (33x1,5)
- Page 12 Serviceteile Talis E 92666000 71740019 96338000 97406000 98193000 (32x2) 97977000 98164000 94140000 (33x1,5) 95646001 96429000 95140000 97981000 96157000 97979000 95008000 94135000 97220000 98163000 (15x2) Talis E 71760019 92360000 94140000 97978019 96429000 92839000 96157000 95646001 94135000 97220000 98164000 98163000 (33x1,5) (15x2)
