Ravaglioli KPS305H Translation Of The Original Instructions page 42

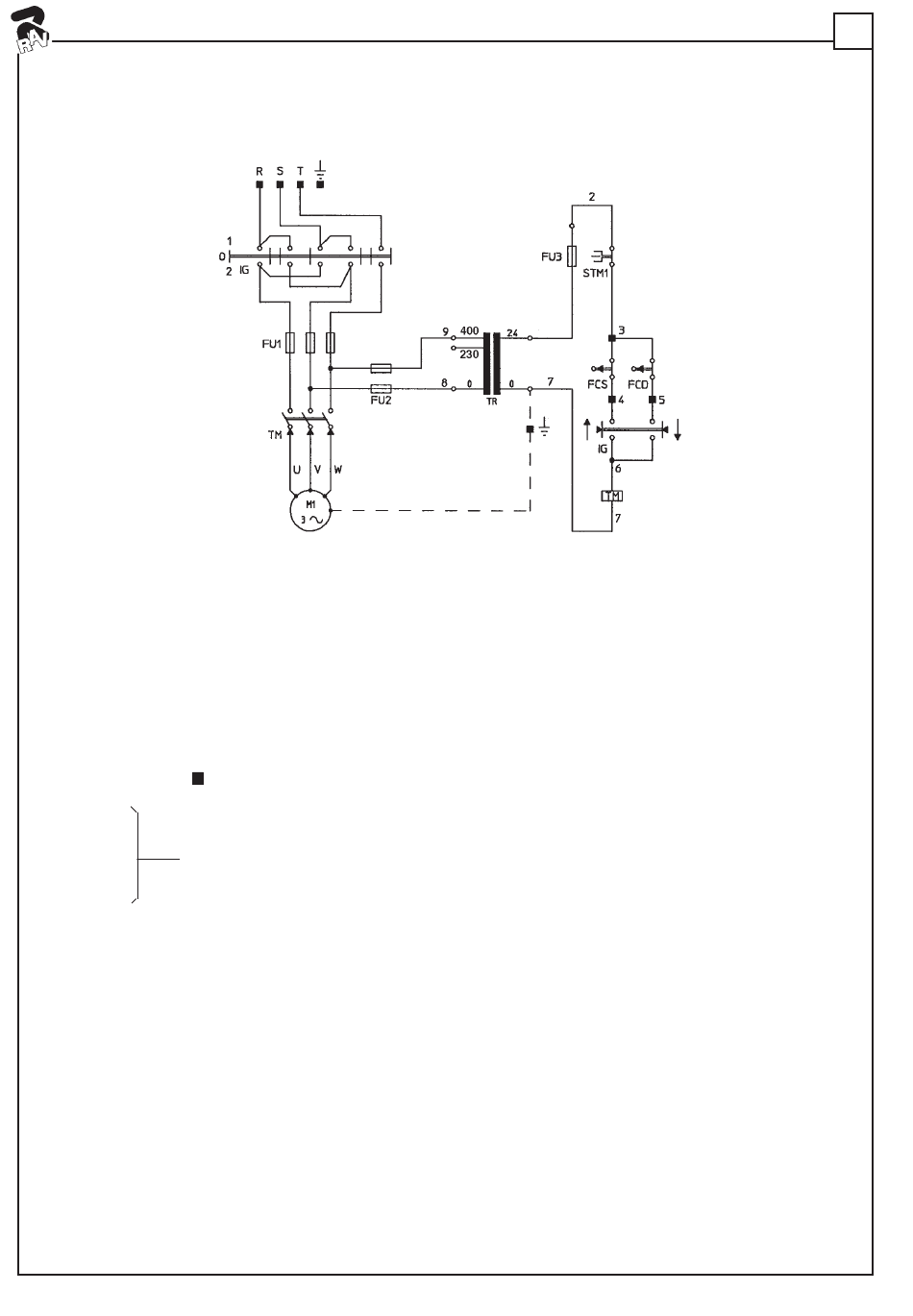

TRIFASE
THREE-PHASE
DREIPHASIG
TRIPHASÉ
TRIFÀSICO
RIFER.
M1
Solo CE.
TR
Only CE.
IG
Nur CE.
FU1
Seulement CE.
Solamente CE.
FU2
FU3
STM1
TM
FCD
FCS
42
KPS305HR - KPS306HR
NOMENCLATURA
Morsetto
Motore
Trasformatore 30VA 0-230-400/0-24
Invertitore gen.di fase con comando sal/disc.
Terne fusibili protezione linea motore 10.3x38 25A
400V aM (versione 230V) 10.3x38 16A 500VaM
(versione 400V)
Fusibili protezione primaria TR.5x20 1A 250V
RAPIDO (versione 230V) 10.3x38 1A 500V gl
(versione 400V)
Fusibile protez. secondaria TR. 5x20 2A 250V
RAPIDO
Sonda termica motore
Teleruttore comando motore
Finecorsa di discesa
Finecorsa di salita
0472-M027-0
DESCRIPTION
Terminal
Motor
Transformer 30VA 0-230-400/0-24
Control knab
Motor safety fuse 10.3x38 25A
400V aM (version 230V) 10.3x38 16A
500VaM (version 400V)
Main safety fuse TR.5x20 1A 250V
FAST(version 230V) 10.3x38 1A
500V gl (version 400V)
Secondary safety fuse TR. 5x20
2A 250V FAST
Motor thermal protection
Motor contactor
Lower limit switch
Upper limit switch
