KPS324 H2
KPS326 H-H2
KPS327 H-HK-H2

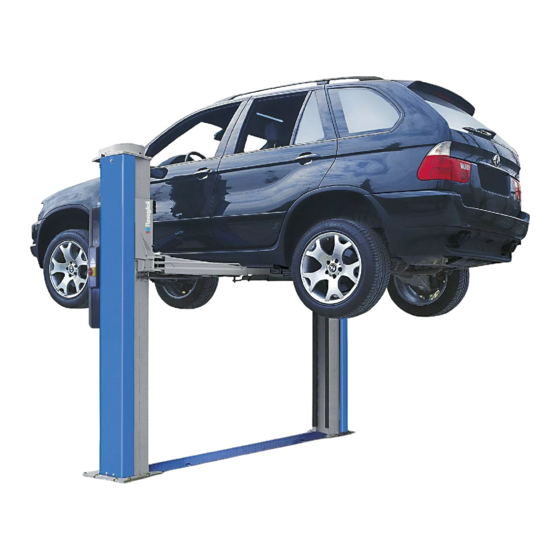

SOLLEVATORE A 2 COLONNE
2 POST LIFT
2 SÄULEN HEBEBÜHNE
ELEVATEUR 2 COLONNES
ELEVADOR DE 2 COLUMNAS
0472-M013-4
Istruzioni originali
Translation of the original instructions
Übersetzung der Originalanleitung
Traduction des instructions originales
Traducción de las instrucciones originales
Redatto da st. gf. Andrea Zuffa
0472-M013-4 – Rev. n° 1 (09-2011)
Manuale valido
per i seguenti modelli:
KPS324H2
KPS326H
KPS326H2
KPS327H
KPS327HK
KPS327H2
