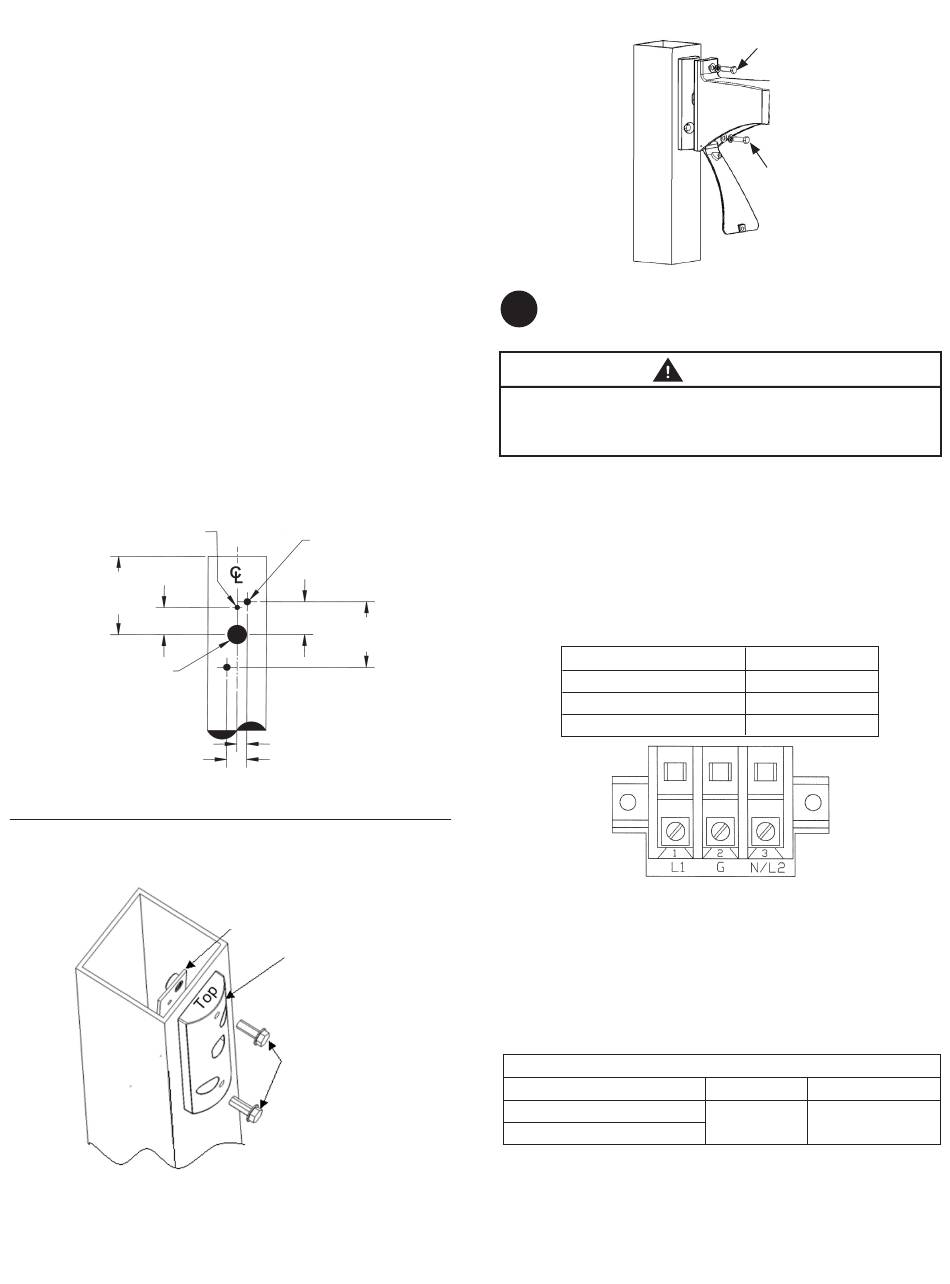

3c Installation par support sur poteau à section
carrée
Ce lampadaire a été configuré de la même manière que 3b
et une plaque intermédiaire a été incluse pour installation sur
poteau à section carrée. L'arrangement des trous de fixation
sur poteau à section carrée doit être conforme à la Figure 5.
• Orienter le bloc intermédiaire tel que l'extrémité identifiée par
l'inscription 'haut' est en position haute.
• Avec le bloc intermédiaire orienté de manière correcte,
installer le bloc intermédiaire sur le poteau à l'aide de la
plaque de serrage des écrous et les vis de 3/8-16 et la ron-
delle fournie comme indiqué. Serrer les vis de 3/8-16 à 25
- 32 ft-lbs (34-43 N-m). (Voir la Figure 6)
• Placer le gabarit contre le bloc intermédiaire.
• A l'emplacement supérieur, installer une vis 3/8-16 au travers
de la rondelle anti-retour, la rondelle et le bras de fixation
comme indiqué (voir Figure 7)
• Ouvrir la trappe d'accès du support et installer une vis 3/8
dans le filetage du bloc intermédiaire. (Voir Figure 7)
• Serrer les vis supérieures et inférieures à 25 -32 ft-lbs
(34-43 N-m).
• Inspecter pour s'assurer que le gabarit est bien installé.
SCHÉMA DE PERCAGE INSTALLATION
SUR POTEAU À SECTION CARRÉE
.312 in. DIA.
(8 mm DIA.)
5.250 in.
(133 mm)
(MIN.)
1.812 in.
(46 mm)
1.250 in. DIA.
(32 mm DIA.)
(PERÇAGE)
FIGURE 5
PLAQUE INTERMÉDIAIRE POUR
POTEAU À SECTION CARRÉE
FIGURE 6
.438 in. DIA.
(11 mm DIA.)
(2 PLACES)
2.196 in.
(56 mm)
4.392 in.
(112 mm)
.656 in. (17 mm)
1.312 in. (33 mm)
Plaque de serrage des écrous
Bloc intermédiaire
Rondelle et vis 3/8-16
Serrer les vis a 25-32ft-lbs.
(34-43 N-m)
GABARIT ET SUPPORT INTERMÉDIAIRE
FIGURE 7
4
CABLAGE
Risque de dégât ou de blessure : La trappe doit être
fermée à l'aide d'une vis tant que le gabarit n'est pas en
position définitive.
• REMARQUE: Effectuer toutes les connections électriques
en accord avec le National Electrical Code et les exigences
locale applicables.
• Le client doit fournir le réducteur de tension pour
l'alimentation électrique, placé en haut du poteau.
• Fournir au client le type de câble et la taille pour connexion
à la borne électrique : de 16 AWG (1.5 mm
(10mm ) Fil unique ou multiple.
2
Connexions de la borne électrique:
Position au bornier
L1
G
N/L2
• REMARQUE: Vérifier que la tension d'alimentation est
correcte en la comparant à la plaque signalétique placée à
l'intérieur de la trappe ou sur le carton.
GRADATEUR EXTERNE (SI APPLICABLE) :
• Fil gris = 0 V c.c. (-)
• Fil violet = Jusqu'à 10 V c.c. (+)
Gradation, entrée/sortie
Tension de commande
1
Puissance nominale d'entrée
Sortie nominale en lumens
2
• Transition linéaire entre basse et élevée
1
• La tolérance des composants et du système peuvent
2
affecter les niveaux de point final et la linéarité de
la transition
Serrer la vis du haut à
25 - 32 ft-lbs. (34-43 N-m)
Serrer la vis du bas
à 25 - 32 ft-lbs. (34-
43 N-m)
MISE EN GARDE
) à 6 AWG
2
Câblage
Secteur
Terre
Neutre
Basse (0 V) Élevée (7,5-10 V)
2
20% of Max 100%
