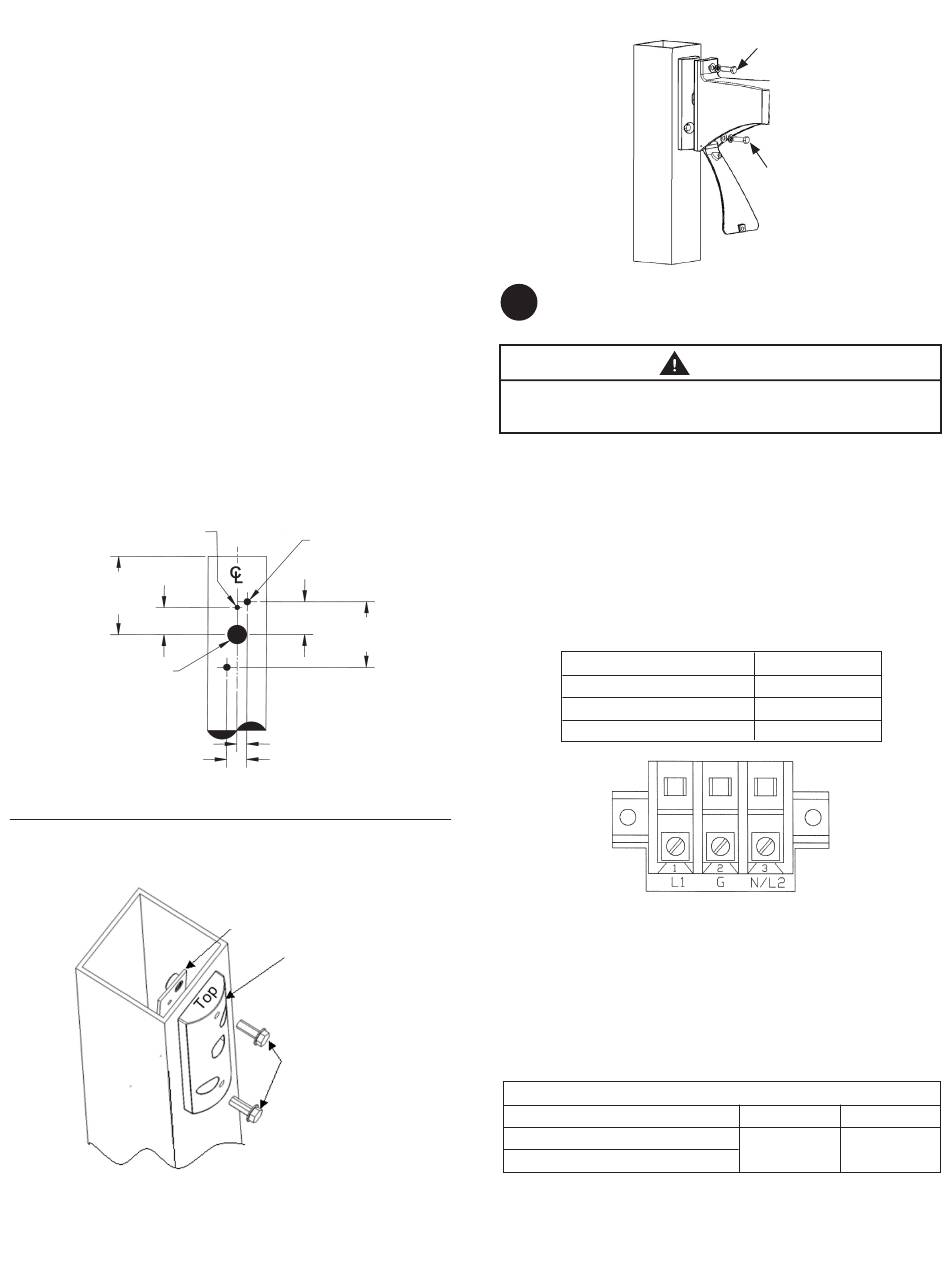

3c Montaje con brazo arquitectónico en poste
cuadrado
Esta lámpara tiene la misma configuración del montaje 3b y se
incluye una placa adaptadora para montaje en poste cuadrado.
El patrón de orificios en el poste cuadrado deberá estar de acu-
erdo con la Figura 5.
• Oriente la placa adaptadora de modo que la parte superior
marcada como extremo ("end") esté en la posición arriba.
• Con el extremo de la placa adaptadora orientada apropia-
damente, monte la placa adaptadora al poste con la tuerca
tipo placa y los pernos de 3/8-16 y la arandela suministrados,
según se muestra. Apriete los pernos de 3/8-16 hasta 25 a
32 lbs-pie (34 a 43 N-m) (Vea la Figura 6)
• Coloque la lámpara contra la placa adaptadora.
• En la ubicación superior, instale el perno de 3/8-16 a través de
la arandela de seguridad, la arandela y el brazo de montaje,
según se muestra. (Vea la Figura 7)
• Abra la puerta del brazo e instale el perno de 3/8 dentro del
roscado de la placa adaptada. (Vea la Figura 7)
• Apriete los pernos superior e inferior hasta 25 a 32 lbs-pie
(34 a 43 N-m)
• Inspeccione la instalación para garantizar que la lámpara está
segura.
PLANTILLA DE TALADRADO
MONTAJE EN POSTE CUADRADO
0,312 pulg. DIÁM.
(8 mm DIÁM.)
5,250 pulg.
(133 mm)
(MÍN)
1,812 pulg.
(46 mm)
1,250 pulg. DIÁM.
(32 mm DIÁM.)
(ORIFICIO)
FIGURA 5
PLACA ADAPTADORA PARA
POSTE CUADRADO
FIGURA 6
0,438 pulg. DIÁM.
(11 mm DIÁM.)
(2 LUGARES)
2,196 pulg.
(56 mm) 4,392 pulg.
(112 mm)
0,656 pulg. (17 mm)
1,312 pulg. (33 mm)
Tuerca tipo placa
Placa adaptadora
Arandela y pernos de 3/8-16
Apriete los pernos hasta 25 a
32 lbs-pie.
(34 a 43 N-m)
BRAZO DE LÁMPARA A PLACA ADAPTADORA
FIGURA 7
4
CABLEADO
Riesgo de daño o lesiones: La puerta debe estar cerrada con el
tornillo hasta que la lámpara esté en la ubicación final.
• NOTA: Realice todas las conexiones eléctricas de acuerdo con
el Código Eléctrico Nacional y cualquier requisito aplicable del
código local.
• Debe suministrarse un elemento de alivio de esfuerzo
mecánico para el cable de energía entrante en la parte supe-
rior del poste por parte del cliente.
• Suministre el tipo y tamaño de cable, para la Conexión del
Cliente con la placa de terminales: 16 AWG (1.5mm
(10mm ) macizo o trenzado.
2
Conexiones de la placa de terminales:
Posición en la placa de terminales
L1
G
N/L2
• NOTA: Verifique que el voltaje de suministro es correcto
comparándolo con el voltaje mostrado en la placa de datos
ubicada en el lado interior de la puerta o en la caja de cartón.
Control externo de atenuación (si es aplicable):
• Cable de conexión gris = 0 V CC (-)
• Cable de conexión violeta = hasta 10 V CC (+)
Entrada/salida de atenuación
Tensión de control
1
Potencia de entrada nominal (watts)
Potencia luminosa nominal (lumens)
• Transición lineal entre Alta y Baja
1
• Las tolerancias de los componentes y del sistema
2
pueden afectar los niveles extremos y la linealidad
de la transición
Apriete el perno superior
hasta 25 a 32 lbs-pie.
(34 a 43 N-m)
Apriete el perno inferior
hasta 25 a 32 lbs-pie.
(34 a 43 N-m)
PRECAUCIÓN
2
Tipo de suministro
Línea de alta
Conexión a tierra
Línea de baja/Neutra
Baja (0 V) Alta(7.5-10 V)
2
20% de la máx 100%
2
) a 6 AWG
