1
DÉBALLAGE
• Ce lampadaire et été emballé pour qu'aucune pièce ne soit
endommagée lors du transport.
• Inspecter pour confirmer.
2
MANIPULATION
• Des dégâts peuvent se produire si le lampadaire est
incorrectement manipulé au dehors de l'emballage.
• Ne pas infliger de choc au lampadaire et ne pas superposer
les lampadaires après déballage.
3
MOUNTING
Risque de blessure ou de dégât. L'unité risque de tomber
si l'installation n'est pas effectuée correctement. Suivre les
instructions d'installation.
Choisir les instructions adaptées à la méthode d'installation :
a. Installation par encastrement
b. Installation par support sur poteau à section circulaire
c. Installation par support sur poteau à section carrée.
3a Installation par encastrement
Ce lampadaire a été configuré spécialement pour être installé sur
des supports de conduits de 2 inch de diamètre (2-3/8" de diamètre
extérieur).
• Maintenir le lampadaire à niveau avec le conduit. Tirer les
fils au travers du bras et placer la bague d'encastrement sur
le conduit de 2-inch (51 mm) (2 3/8-inch (60 mm) diamètre
extérieur).
• Serrer les (4) vis de 3/8 en utilisant un couple de serrage de
10-14 ft-lbs (14-19 N-m). Serrer les contre-écrous après le
serrage des vis (voir Figure 1)
• Inspecter pour s'assurer que l'installation est sûre.
Les vis du bras de support ne doivent en aucunes
circonstances être serrées au-delà de 14 ft-lbs. (19 N-m)
Vis d'encastrement de 3/8 et contre-écrous

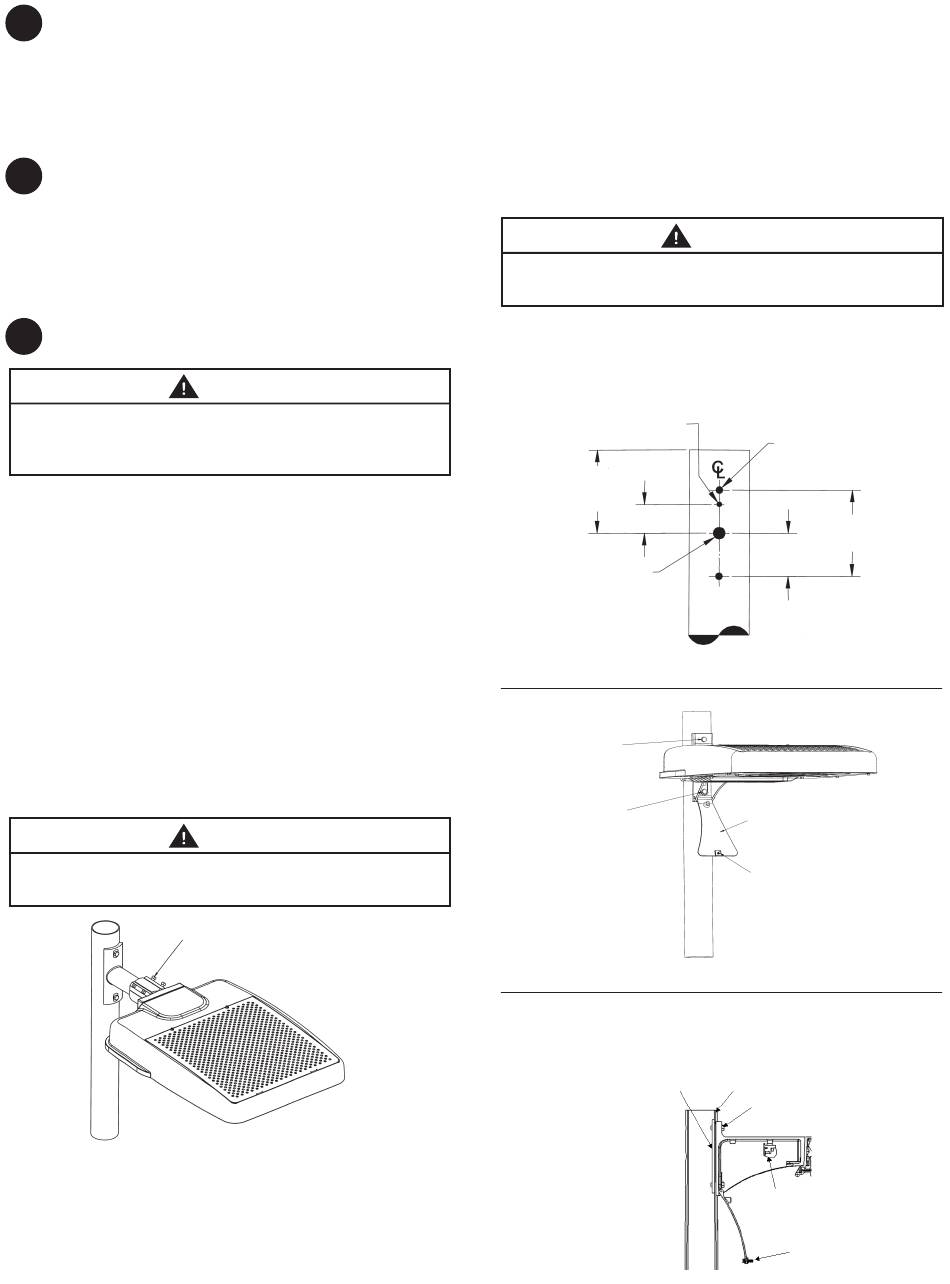

FIGURE 1
3b Installation par support sur poteau à section
circulaire
Ce lampadaire a été spécialement configuré pour être installé sur
un poteau à section circulaire de 3,5-4,5 inches (89-114 mm) de
diamètre. L'arrangement des trous de fixation doit être conforme
à la Figure 2.
AVERTISSEMENT
AVERTISSEMENT
• Placer le gabarit contre le poteau
• Installer la vis de 3/8, la rondelle anti-retour et la rondelle
supérieure comme indiqué et serrer contre la plaque de l'écrou.
• Ouvrir la trappe d'accès du support et installer la vis de 3/8,
la rondelle anti-retour et la rondelle à l'intérieur du support
comme indiqué et serrer la plaque de l'écrou. (Voir Figure 3 et 4)
• Serrer les vis supérieures et inférieures à 25 -32 ft-lbs
(34-43 N-m).
• Inspecter pour s'assurer que l'installation est sûre.
Les vis du bras de support ne doivent en aucune circonstance
être serrées au-delà de 32 ft-lbs. (43 N-m)
SCHÉMA DE PERÇAGE
INSTALLATION SUR POTEAU À
SECTION CIRCULAIRE
Bras de support pour poteau à section circulaire de
3,5 à 4,5 inch (89 à 114 mm) de diamètre extérieur
.312 in. DIA.
(8 mm DIA.)
5.250 in.
(133 mm)
(MIN.)
1.812 in.
(46 mm)
.750 in. DIA.
(19 mm DIA.)
(PERÇAGE)
FIGURE 2
Serrer les vis du
haut à 25-32 ftlbs.
(34-43 N-m)
Serrer les vis du bas
à 25-32 ft-lbs. (34-43
N-m)
FIGURE 3
Section: Poteau à section circulaire
avec bras architectural et trappe
Plaque de serrage
des écrous
FIGURE 4
AVERTISSEMENT
.438 in. DIA.
(11 mm DIA.)
(2 PLACES)
5.438 in.
(138 mm)
2.719 in.
(69 mm)
Trappe
Vis de la trappe
Poteau
Vis, rondelle anti-retour,
Rondelle plate
Borne Électrique
Vis de la trappe
