ATI Technologies BT22 Series Instruction Manual

ATI Technologies BT22 Series Instruction Manual

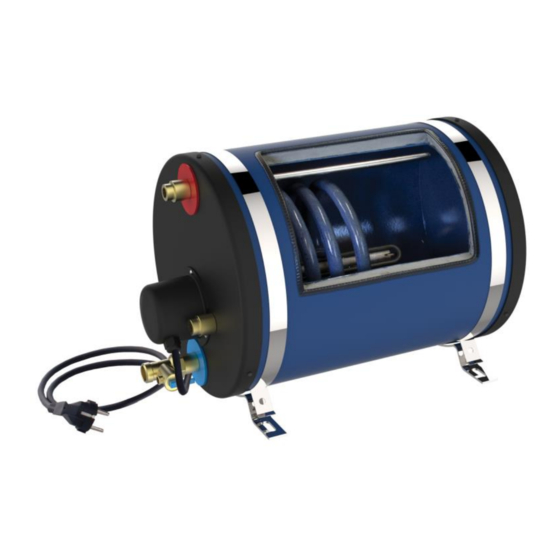

Marine water heater with dual heating as standard: electrical heating and indirect heating (enamelled heat exchanger)
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 7
BT22.. BT30.. BT45.. BT60.. BT80..
MANUALE ISTRUZIONI
INSTRUCTION MANUAL
MANUAL DE
INSTRUCCIONES
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
KULLANIM KILAVUZU
SCALDABAGNO NAUTICO CON DOPPIO
RISCALDAMENTO: RISCALDAMENTO
ELETTRICO E RISCALDAMENTO INDIRETTO
(SCAMBIATORE SMALTATO)
MARINE WATER HEATER WITH DUAL
HEATING AS STANDARD: ELECTRICAL
HEATING AND INDIRECT HEATING
(ENAMELLED HEAT EXCHANGER)
BARCO DE AGUA CALENTADOR DOBLE
STANDARD CALEFACCIÓN: CALEFACCIÓN
ELÉCTRICA Y DE CALENTAMIENTO
INDIRECTO (INTERCAMBIADOR
ESMALTADO)
BATEAU CHAUFFE-EAU
DOUBLE CHAUFFAGE: CHAUFFAGE
ELECTRIQUE ET CHAUFFAGE INDIRECT
(ECHANGEUR EMAILLE)
BOOTSBOILER DOPPELZIMMER HEIZUNG:
ELEKTROHEIZUNG UND INDIREKTE
BEHEIZUNG (TAUSCHER EMAILLIERT)
MARİN TİPİ SU ISITICISI: ELEKTRİK ve /veya
MOTOR SUYU İLE ÇİFT ISITMA SİSTEMLİ
( EMAYE SERPANTİN BORULU )
210-0335 – edizione 2018-09

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BT22 Series and is the answer not in the manual?

Questions and answers

Summary of Contents for ATI Technologies BT22 Series

  • Page 1 BT22.. BT30.. BT45.. BT60.. BT80.. SCALDABAGNO NAUTICO CON DOPPIO RISCALDAMENTO: RISCALDAMENTO ELETTRICO E RISCALDAMENTO INDIRETTO MANUALE ISTRUZIONI (SCAMBIATORE SMALTATO) MARINE WATER HEATER WITH DUAL HEATING AS STANDARD: ELECTRICAL HEATING AND INDIRECT HEATING INSTRUCTION MANUAL (ENAMELLED HEAT EXCHANGER) BARCO DE AGUA CALENTADOR DOBLE STANDARD CALEFACCIÓN: CALEFACCIÓN ELÉCTRICA Y DE CALENTAMIENTO MANUAL DE...
  • Page 2 FIG_04-1 FIG_05-1 FIG_05-2 FIG_07-1 FIG_07-2 FIG_07-3 210-0335_figure...
  • Page 3: Precauzioni Generali

    ITALIANO IT – pag. 1/4 La gamma di scaldacqua BT…. comprende 30 differenti modelli disponibili con le seguenti caratteristiche per soddisfare ogni esigenza di installazione e di utilizzo a) 5 capacità di stoccaggio (22 – 30 – 45 – 60 – 80 litri / 6 – 8 – 11 – 15 - 21 galloni) b) 3 potenze (500 w - 800 w - 1200 w) c) 2 alimentazioni elettriche (120 V - 230 V) 1.
  • Page 4 ITALIANO IT – pag. 2/4 c) la valvola di ritegno/sicurezza 4. DIMENSIONI (VEDI FIG. FIG_4-1) BT2205 - BT2208 - BT2212 BT22051 - BT22081 - BT22121 inch " 12,6 10,4 13,1 13,0 16,0 19,3 BT3005 - BT3008 - BT3012 BT30051 - BT30081 - BT30121 inch "...
  • Page 5 ITALIANO IT – pag. 3/4 7. POSIZIONE E MONTAGGIO Sull'apparecchio sono presenti due staffe di fissaggio (A - FIG_7-1). In questo modo si ottiene una installazione facile ma ferma e sicura. Per il fissaggio dell'apparecchio utilizzare il kit dadi di fissaggio (fornito di serie con l'apparecchio). L'apparecchio deve essere installato in modo tale che lo scambiatore di calore e/o la resistenza elettrica siano posti nella parte inferiore (FIG_7-2).
  • Page 6: Manutenzione Dell'apparecchio

    ITALIANO IT – pag. 4/4 2. sicurezza, interrompendo l'alimentazione elettrica all'elemento riscaldatore quando, in caso di cattivo funzionamento dell'apparecchio, la temperatura dell'acqua immagazzinata raggiunge i 90 ° C. Per avviare nuovamente l'apparecchio, è necessario un intervento manuale (riarmo manuale). In questo caso, attenersi alla seguente procedura: a) scollegare l’alimentazione elettrica b) rimuovere il cappuccio di protezione dell'elemento riscaldatore c) premere il pulsante di reset posizionato sul termostato (R - FIG_9-1)
  • Page 7: Important Precautions

    UK – pag. 1/4 The range of BT… water heaters includes 30 different models with the following characteristics to satisfy every requirement of installation and use a) 5 storage capacity (22 – 30 – 45 – 60 – 80 litres / 6 – 8 – 11 – 15 - 21 gallons ) b) 3 powers (500 w- 800 w- 1200 w) c) 2 electric voltages (120 v- 230 V) 1.
  • Page 8: Installation Instructions

    UK – pag. 2/4 4. DIMENSIONS (SEE FIG_4-1) BT2205 - BT2208 - BT2212 BT22051 - BT22081 - BT22121 inch " 12,6 10,4 13,1 13,0 16,0 19,3 BT3005 - BT3008 - BT3012 BT30051 - BT30081 - BT30121 inch " 12,6 10,4 18,3 13,0 21,3...
  • Page 9 UK – pag. 3/4 bottom (FIG_7-2). It is possible to install the appliance also on tilted walls (FIG_7-3). Also in this case the heat exchanger and/or the electric heating element have to be placed at the bottom. The appliance can be installed in any space, with no restraint to its conditions. What above exposed does not exempt from respecting the instructions given in the paragraph "IMPORTANT PRECAUTIONS”, at the beginning of this booklet.
  • Page 10: Maintenance

    UK – pag. 4/4 d) replace the protective cover e) restore power WARNING: CONNECT POWER TO THE ELECTRICAL HEATING ELEMENT ONLY WHEN THE TANK IS FULL OF WATER. THE HEATING ELEMENT IS NOT SUITABLE FOR DRY OPERATION 11. MAINTENANCE A periodic inspection by an authorized service is recommended at least once a year to make the working life of the appliance longer and its operation safe.
  • Page 11: Precauciones Generales

    ES – pag. 1/4 La gama de calentadores de agua BT..incluye 30 modelos diferentes con las siguientes características para satisfacer todas las necesidades d’instalación y uso a) 1 capacitade de acumulacíon (22 – 30 – 45 – 60 – 80 litros / 6 – 8 – 11 – 15 - 21 galónes) b) 3 potencias (500 W - 800 W - 1.200 W) c) 2 alimentaciónes eléctricas (120 V - 230 V) 1.
  • Page 12: Instrucciones De Instalación

    ES – pag. 2/4 a ) el manual de instalación b ) los estribos de fijación y el kit vides de fijación c ) la válvula de retención y seguridad 4. DIMENSIONES (FIG_4-1) BT2205 - BT2208 - BT2212 BT22051 - BT22081 - BT22121 inch "...
  • Page 13 ES – pag. 3/4 Sobre el aparato hay dos estribos de fijación ( a- FIG_7-1 ). De este modo se obtiene una instalación fácil pero estable y segura. Para la fijación del aparato utiliza el kit dados de fijación (provisto de serie con el aparato). El aparato tiene que estar establecido en modo tal que el intercambiador de calor y/o la resistencia eléctrica haya puestos en la parte inferior (FIG_7-2).
  • Page 14 ES – pag. 4/4 y ) restablecer la alimentación eléctrica ATENCIÓN: ENLAZAR LA ALIMENTACIÓN A LA RESISTENCIA ELÉCTRICA SOLO CUANDO IL DEPÓSITO ES PIENO DE AGUA. LA RESISTENCIA ELECTRICA NO ES APTA PARA UN FUNCIONAMIENTO EN SECO 11. MANUTENCIÓN DEL APARATO Para realizar la operación del aparado segura y extender su vida útil del aparado, se recomienda una inspección periódica por un servicio autorizado por lo menos una vez al año.
  • Page 15: Précautions Générales

    FR – pag. 1/4 La gamme BT…. comprend 30 différents chauffe-eau qui sont disponibles avec les suivantes caractéristiques au but de satisfaire toutes les exigence d'installation et d'utilisation : a) 5 capacités de stockage (22 – 30 – 45 – 60 – 80 litres / 6 – 8 – 11 – 15 - 21 galons ) b) 3 puissances ( 500 W- 800 W- 1200 W ) c) 2 alimentations électriques ( 120 V- 230 V ) 1.
  • Page 16: Instructions D'installation

    FR – pag. 2/4 4. DIMENSIONS (voir FIG_4-1) BT2205 - BT2208 - BT2212 BT22051 - BT22081 - BT22121 inch " 12,6 10,4 13,1 13,0 16,0 19,3 BT3005 - BT3008 - BT3012 BT30051 - BT30081 - BT30121 inch " 12,6 10,4 18,3 13,0 21,3...
  • Page 17: Raccordements Électriques

    FR – pag. 3/4 inférieure ( FIG_7-2 ). C’est aussi possible installer l'appareil sur des murs inclinés (FIG_7-3). Dans ce cas aussi il faut installer l’appareil de manière que l'échangeur de chaleur et/ou la résistance électrique soient situés dans la partie inférieure. L'appareil peut être installé...
  • Page 18: Entretien De L'appareil

    FR – pag. 4/4 11. ENTRETIEN DE L'APPAREIL Pour un fonctionnement sûr de l’appareil et pour en prolonger la durée de vie, on recommande une inspection périodique au moins une fois par an par un service agréé. L’appareil est pourvu d’une anode sacrificielle au magnésium pour protéger le réservoir et en éviter la corrosion : l’anode doit être remplacée au moins une fois par an, peine la déchéance de la garantie.
  • Page 19: Technische Merkmale

    DE – pag. 1/4 Der Warmwasserbereiter BT…. ist in 30 verschiedene Modelle mit der folgenden Eigenschaften verfügbar, um alle Bedürfnisse von Installation und Verwendung zu erfüllen: a) 5 Speicherkapazität (22 – 30 – 45 – 60 – 80 Liter / 6 – 8 – 11 – 15 - 21 Gallonen) b) 3 Leistungen (500 W - 800 W - 1200 W) c) 2 Stromversorgungen (120 V - 230 V) 1.
  • Page 20 DE – pag. 2/4 a ) die Gebrauchsanweisung b ) die Befestigungsbänder und die Befestigungsschrauben c ) der Rückschlag / Sicherheit Ventil 4. AUSMASSE (FIG_4-1) BT2205 - BT2208 - BT2212 BT22051 - BT22081 - BT22121 inch " 12,6 10,4 13,1 13,0 16,0 19,3...
  • Page 21 DE – pag. 3/4 Es ist möglich den Apparat auf geneigte Wände zu installieren (FIG_7-3). Auch in dieser Fall, muss der Apparat in einer Weise installiert sein, dass der Wärmetauscher und/oder der elektrische Widerstand in der Unterseite gestellt sind. Der Apparat kann in irgendeinem Raum installiert sein, ohne Beschränkungen in seinen Bedingungen. Was oben beschrieben ist, freistellt nicht von der Einhaltung der Anweisungen in Absatz „ALLGEMEINE VORSICHT“.
  • Page 22: Garantie

    DE – pag. 4/4 11. INSTANDHALTUNG DES APPARATS Um den Betrieb sicherer zu machen und die Lebensdauer zu verlangen, eine regelmäßige Inspektion durch eine autorisierte Service mindestens einmal im Jahr empfohlen ist. Der Apparat hat eine Opfermagnesiumanode, um den Tank zu schützen, um Korrosion zu verhindern.
  • Page 23: Teknik Özellikler

    TÜRKÇE TR – sayfa 1/4 BT_ _ __ tipi Su ısıtıcıları değişik ihtiyaçları ve kurulum gereksinimlerini karşılamak için aşağıdaki özelliklere sahip 30 farklı model içermektedir a) 5 farklı depolama kapasitesi ( 22 - 30 – 45 - 60 - 80 litre / 6 - 8 - 11 – 15 - 21 galon) b) 3 farklı...
  • Page 24: Kurulum Tali̇matlari

    TÜRKÇE TR – sayfa 2/4 4. BOYUTLAR (Şekil. FIG_4-1 GDA) BT2205 - BT2208 - BT2212 BT22051 - BT22081 - BT22121 inç " 12.6 10.4 13.1 13.0 16.0 19.3 BT3005 - BT3008 - BT3012 BT30051 - BT30.081 - BT30121 inç " 12.6 10.4 18.3...
  • Page 25: Elektri̇k Bağlantilari

    TÜRKÇE TR – sayfa 3/4 8. TESİSAT BAĞLANTILARI VE SU KALİTESİ Cihazin ömrünü uzatmak için, kullanılan su kalitesi insani tüketim amaçlı su kalitesini düzenleyen AB Direktifi 98/83/EC parametlerine uygun olmalıdır.  Sertlik: 15 - 50 °F arasında (özellikle, su, bir yumuşatma veya arıtma işleminden geçirilecek ise) ...
  • Page 26 TÜRKÇE TR – sayfa 4/4 11. BAKIM Cihazın çalışma ömrünü uzatmak ve emniyetli çalışmasını sağlamak için, yılda en az bir kez, yetkili tamir/bakım servisi tarafından periyodik bakımının yaptırılması tavsiye edilir. Tankı korumak ve korozyonu önlemek için cihaz magnezyum anod ile donatılmıştır. Magnezyum anodun yılda bir kez değiştirilmesi gerekir, aksi halde cihaz garantisi geçersiz olur. (FIG_11-1) 12.
  • Page 27 FIG_08-1 FIG_09-1 FIG_11-1 FIG_13-1 FIG_13-2 FIG_14-1 210-0335_figure...
  • Page 28 ATI DI MARIANI SRL Via E. Mattei 461 Zona Ind. Torre del Moro n°4 47522 Cesena (FC) - ITALIA Tel. +int-39-0547 609711 Fax +int-39-0547 609724 www.nautica.atimariani.it nautica@atimariani.it 210-0335 – edizione 2018-09...
