TALO.S Konferenz
Vor Inbetriebnahme unbedingt lesen!
Please read the following instructions carefully!
D
Montageanleitung
GB
Assembly instructions

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TALO.S Konferenz and is the answer not in the manual?

Questions and answers

Related Manuals for KONIG+NEURATH TALO.S Konferenz

Summary of Contents for KONIG+NEURATH TALO.S Konferenz

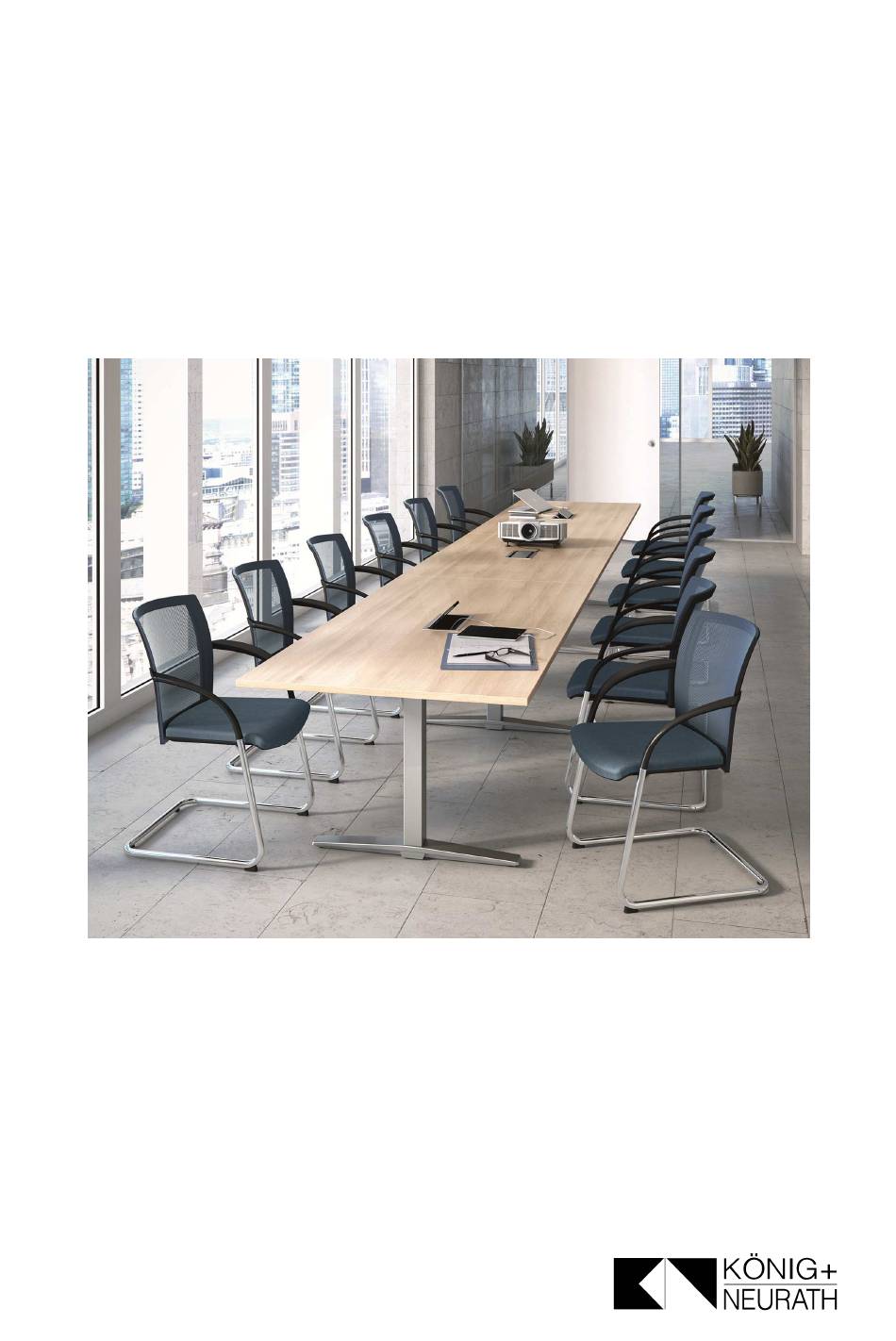

  • Page 1 TALO.S Konferenz Vor Inbetriebnahme unbedingt lesen! Please read the following instructions carefully! Montageanleitung Assembly instructions...

  • Page 3: Table Of Contents

    Inhalt Vorwort Gestellfüße montieren Mittelfuß montieren Klappwanne montieren Tischplatte montieren Komfortverstellung Motortisch: technische Daten Motortisch: Anwendungsbereich, Transport, Inbetriebnahme Motortisch: Sicherheitshinweise 9-11 Motortisch: Steuerung, Montage des Handschalters 12-13 Motortisch: Speicherfunktionen (Memory), manueller Reset Motortisch: Störungen und deren Behebung 15-17 Motortisch: Klick-Codes Motortisch: EG-Konformitätserklärung Pflege- und Reinigungshinweise Anhang...

  • Page 5: Vorwort

    Vorwort Sehr geehrte Kundin, sehr geehrter Kunde! Sie haben sich für ein Markenprodukt aus dem Hause König + Neurath ent- schieden. Damit dieses Möbel zu Ihrer Zufriedenheit funktioniert, lesen Sie bitte diese Anweisungen vor Inbetriebnahme aufmerksam durch und beach- ten Sie die angegebenen Sicherheitshinweise.

  • Page 6: Gestellfüße Montieren

    Montageanleitung Konferenz-System TALO.S 1. Gestellfüße montieren 4x M8x70 (SW6) Hinweis: 4 Konsolen bei Tischtiefe 1200 mm 8x M6x55 (SW5)

  • Page 7: Mittelfuß Montieren

    2. Mittelfuß montieren 4x M8x70 (SW6) 3. Klappwanne montieren 4x Pan Head ø5x60 öffnen schließen...
  • Page 8 4a.Tischplatte montieren...

  • Page 9: Komfortverstellung

    5. Komfortverstellung Taste hoch Taste schieben (a), hoch Platte leicht schieben, anheben (b) Höhe ein- und nach un- stellen ten drücken (c), Höhe einstellen nach unten nach oben...

  • Page 10: Motortisch: Technische Daten

    TALO.S Konferenztisch mit Motorverstellung Technische Daten Hubkraft: max. 80 kg (mittig) Hubgeschwindigkeit: max. 50 mm/sec. Geräuschentwicklung: < 50 dB Versorgungsspannung: 230 Volt / 50 Hz Leistungsaufnahme: 280 W (280 VA) Leistungsaufnahme (Standby): 0,3 W Betriebsart: S2 10%, max.2 min. Kurzbetrieb...
  • Page 11 Anwendungsbereich Die TALO.S Konferenztische mit motorischer Höhenver- stellung sind nicht für den Einsatz in Werkstatt, Lagerbe- reich oder Feuchträumen geeignet. Transport Den Tisch nicht kippen oder auf die Seite legen. Nicht senkrecht transportieren und lagern! Bitte heben oder tragen Sie den Tisch nicht an der Tisch- platte, sondern an dem Tischrahmen.
  • Page 12 Sicherheitshinweise Sollte den Anweisungen, die mit einem Warnsymbol markiert sind nicht entsprochen werden, kann dies zu Unfällen mit ernsthaften Personenschäden führen. Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch. Es ist wichtig für jeden, der die Sys- teme einbaut oder benutzt, die notwendigen Informati- onen zu besitzen und auf diese Gebrauchsanweisung zugreifen zu können.
  • Page 13 Sicherheitshinweise Legen Sie Ihre nicht mit der Steuerung des Tisches befass- te Hand auf die Tischplatte „Zweihand-Steuerung“. Achten Sie darauf, dass sich während des Hubbetriebs kei- ne weiteren Personen am oder unter dem Tisch befinden. Achten Sie darauf, dass sich während des Absenkens keine Gegenstände - z.B.
  • Page 14 Sicherheitshinweise Der Tisch kann von Kindern ab 8 Jahren und älter so- wie von Personen mit verringerten, physischen, senso- rischen oder mentalen Fähigkeiten oder Mangel an Er- fahrung und Wissen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultie- renden Gefahren verstehen.
  • Page 15 Steuerung (Ohne Memory-Funktion) Handschalter von unten an die Tischplatte montieren. Die Pfeile deuten die damit in Gang gesetzte Hubrichtung AUF/AB an. Die Tischplatte bewegt sich solange nach oben/unten, bis Sie die Taste loslassen oder die unterste Tischplattenposition erreicht ist. nach oben nach unten Bevor Sie den Tisch nun in Betrieb nehmen, sollten Sie das Kapitel „Inbetriebnahme“,...
  • Page 16 Steuerung (Mit Memory-Funktion) Handschalter von unten an die Tischplatte montieren. Zur Bedienung, den zuvor angeschraubten Handschalter Bild (1) zum Benutzer hin herausschieben Bild (2). Die Pfeile (a) deuten die damit in Gang gesetzte Hubrichtung AUF/AB an. Die Tischplatte bewegt sich solange nach oben/unten, bis Sie die Taste loslassen oder die unterste Tischplattenposition erreicht ist.
  • Page 17 Speicherfunktionen (bei Memory) Bewegen Sie die Tischplatte in die gewünschte Höhe, am Display wird diese Tischplattenposition angezeigt. Drücken Sie die Taste S. Am Display wird S angezeigt. Drücken Sie die gewünschte Memorytaste (z.B. 2). Am Display wird S 2 angezeigt. Nun wird die eingestellte Tischplattenposition unter der gewählten Memorytaste gespeichert.
  • Page 18 Störungen und deren Behebung Antriebe funktionieren nicht Mögliche Ursache Behebung Stromversorgungskabel ist Stecken Sie das Stromversorgungskabel nicht angesteckt der Motorsteuerung an Antriebe sind nicht ange- Stecken Sie die Motorkabel an der Motor- steckt steuerung an Schlechter Steckerkontakt Stecken Sie Motorkabel, Stromver- sorgungskabel und Handschalter ord- nungsgemäß...
  • Page 19 Fehlercodes Am Display wird HOT eingezeigt. Ursache Behebung Die Motorsteuerung ist mit einem Warten Sie bis die Motorsteuerung Überhitzungsschutz ausgestattet. abgekühlt ist und die Meldung HOT Aufgrund von Überhitzung wurde am Display erlischt. Dann ist die dieser Überhitzungsschutz aktiviert. Motorsteuerung wieder betriebs- bereit.
  • Page 20 Beschreibung Behebung Plug detection an Mo- Stecken Sie an der betroffenen Buch- torbuchse M1 se den korrekten Motor an. Führen Sie einen Reset durch. Plug detection an Mo- torbuchse M2 Plug detection an Mo- torbuchse M3 Motor getauscht Synchronisierung der Entfernen Sie Last vom Tisch.

  • Page 21: Motortisch: Klick-Codes

    Klick-Codes Sobald die Motorsteuerung mit Strom versorgt wird, nutzt die Steuer- ung die eingebauten Relais um den Benutzer akustisch über den System-Status zu informieren. Die nachfolgende Tabelle zeigt, wie die Anzahl der Klicks mit verschiedenen Informationen zusammen- hängt. Anzahl der Klicks Status-Information Tastensperre aktiv: Dieses Signal wird immer dann ausgegeben,...
  • Page 22 EG-Konformitätserklärung...

  • Page 23: Pflege- Und Reinigungshinweise

    Pflege- und Reinigungshinweise Kunststoff-, Metall- und Chromoberflächen : Oberfläche mit einem Staubtuch reinigen. Bei Verschmutzungen warmes Wasser verwenden und / oder einen milden Reiniger, danach trocken wischen. Achtung : Keine scheuernden Reinigungsmittel verwenden ! Diese können zu blei- benden, optischen Schäden führen. Chrom: Es sollten hier grundsätzlich keine alkohol-, chlor- oder säurehaltigen oder kratzenden Reiniger verwendet werden.

  • Page 24: Anhang

    Anhang Reparaturen Um Fehlfunktionen zu vermeiden, dürfen alle Reparaturen an den Hubsäulen nur von Fachpersonal durchgeführt werden. Informieren Sie bitte den K+N Kundendienst ! Wartung Die Hubsäulen sind wartungsfrei. Entsorgung Die motorisch höhenverstellbaren Tische der Serie TALO.S sind nach gültigen Richtlinien und Vorschriften umweltgerecht zu entsorgen.

  • Page 27: Introduction

    Introduction Dear customer, You have chosen a quality product from König + Neurath. To ensure that your furniture performs to your complete satisfaction, please read the following instructions carefully, and take note of the safety guidelines.

  • Page 28: Fitting Side Sections

    Assembly instructions conference system TALO.S 1. Fitting side sections 4x M8x70 (SW6) Note: 4 brackets at table depth 1200 mm 8x M6x55 (SW5)

  • Page 29: Fitting Middle Leg

    2. Fitting middle leg 4x M8x70 (SW6) 3. Fitting fold-out cable tray 4x pan head ø5x60 close open...
  • Page 30 4a. Fitting table top...

  • Page 31: Easy-Adjust Mechanism

    5. Easy-adjust mechanism push push button button upwards (a), upwards, set required lift table top slightly (b) height stellen and press downwards (c), set required height downwards upwards 31 6...
  • Page 32 TALO.S motorized conference table Technical data Lifting capacity: max. 80 kg (central) Lifting speed: max. 50 mm/sec. Noise emission: < 50 dB Supply voltage: 230 Volt / 50 Hz Power input: 280 W (280 VA) Power input (standby): 0,3 W Mode of operation: S2 10%, max.2 min.
  • Page 33 Area of application The TALO.S conference tables with motorized height adjust- ment are not suitable for use in the workshop or warehouse, not in wet areas/damp conditions. Transport Do not transport the desk in a vertical position! Do not store the desk in a vertical position! Please do not carry or lift the desk by the desk top but by the frame.
  • Page 34 Safety instructions Failure to follow the instructions marked with a warning symbol can lead to accidents with serious personal injury. Please read the following safety instructions carefully. It is crucial that any person installing or using the system has the necessary information and has access to the user instructions.
  • Page 35 Safety instructions Lay the hand that is not operating the desk on the table top „two-handed operation”. Make sure that no-one is at or under the desk when lifting and lowering. During lowering make sure that no objects such as waste bins or pedestals become wedged under the desk.
  • Page 36 Safety instructions This device can be used by children aged 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction con- cerning the safe use of the device and when they under- stand the potential risks.
  • Page 37 Control panel (without memory function) Screw control panel from below to the desk top. The arrows indicate the direction – UP / DOWN. The desk top will move up or down until you release the button, or until it reaches its lowest position.
  • Page 38 Control panel (with memory function) Screw control panel from below to the desk top. To use the control panel (Fig. 1), which is screwed under the desk top, pull it out towards the user (Fig. 2). Fig.1 Fig.2 The arrows (a) indicate the direction – UP/DOWN. The desk top will move up or down until you release the button, or until it reaches its lowest position Memory function see page 36.
  • Page 39 Saved position (Memory) Move the desk top to the required height, this position will be shown on the display. Press the S button. S will be shown on the display. Press the required memory button (e.g.. 2). S will be shown on the display. At this point the desk top position set will be saved under the selected memory button.
  • Page 40 Possible faults and remedies Drives not working Possible cause Remedy Power cord is not connected Plug the power cord into the control unit Drives are not connected Plug the motor cables into the control unit Poor plug contact Plug the motor cables, power cord and handswitch in properly Control unit is defective Contact customer service...
  • Page 41 Error messages on the handswitch display The display reads HOT. Cause Remedy The control unit is fitted with over- Wait until the control unit has heating protection. Overheating has cooled down and HOT is no longer caused it to stop the control unit. displayed.
  • Page 42 Description Remedy Plug detection in Plug in the correct motor to the M1 motor socket motor socket that shows the error. Reset all motors. Plug detection in M2 motor socket Plug detection in M3 motor socket Actuator changed Synchronization lost Remove load from desktop.
  • Page 43 Click codes When the control unit is switched on its relays to inform the user acoustically about the system state and the reason why the control unit was switched off before. The table below shows which number of clicks corresponds to certain information. Number of clicks State information Key lock active:...
  • Page 44 Declaration of EU conformity...

  • Page 45: Care And Cleaning Information

    Care and cleaning information Plastic-coated and metal surfaces: Clean the surface with a duster. Use warm water and / or a mild cleaner to remove marks, then wipe dry. Caution: Do not use abrasive cleaners! This can cause permanent visible damage. Natural wood finishes: Wipe the surface with a duster.

  • Page 46: Appendix

    Appendix Repairs To prevent malfunctions, any repairs on the lift columns may only be made by specialists. Please notify K+N customer service! Maintenance The lift columns are maintenance free. Disposal The TALO.S conference tables with motorized height adjustment must be disposed in accordance with the valid directives and re- gulations.
  • Page 48 Deutschland König + Neurath AG Büromöbel-Systeme Industriestraße 1-3 61184 Karben Tel.: +49 (0)6039 483-0 Fax: +49 (0)6039 482-214 e-mail: info@koenig-neurath.de www.koenig-neurath.de Great Britain K + N International (Office Systems) Ltd 52 Britton Street London EC1M 5UQ Tel.: +44 (0)20 74909340 Fax: +44 (0)20 74909349 e-mail: info@koenig-neurath.co.uk www.koenig-neurath.co.uk...
