Raider RD-HP1 User Manual

Hydraulic press
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 6

Quick Links

Download this manual
○ Преса хидравлична
○ Hydraulic press
○ Presa hidraulica
○ Hidraulična presa
○ Хидраулична преса
○ Пресс гидравлический
настольный
○ Hidravlične stiskalnice
○ Υδραυλική πρέσα
○ Ručna hidraulična preša
USER'S MANUAL
www.raider.bg
Contents
2
BG
схема
3
BG
6
EN
9
RO
12
MK
инструкции
15
SR
18
SL
preklad pôvodného návodu na použitie
21
EL
24
RU
27
HR
Izvorni upute za uporabu

Advertisement

loading
Need help?

Need help?

Do you have a question about the RD-HP1 and is the answer not in the manual?

Questions and answers

Related Manuals for Raider RD-HP1

Summary of Contents for Raider RD-HP1

  • Page 1: Table Of Contents

    ○ Hidraulična presa originalno uputstvo za upotrebu ○ Хидраулична преса ○ Пресс гидравлический preklad pôvodného návodu na použitie настольный ○ Hidravlične stiskalnice Πρωτότυπο οδηγιών χρήσης ○ Υδραυλική πρέσα указания по применению ○ Ručna hidraulična preša Izvorni upute za uporabu RD-HP1 USER’S MANUAL...

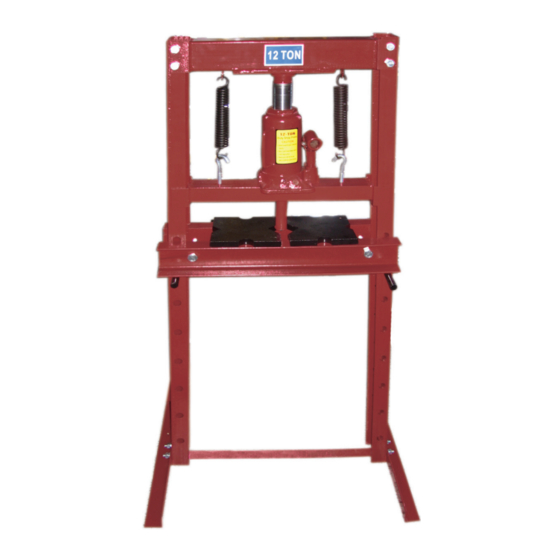

  • Page 2 Изобразени елементи: Product Features: 1. Горна греда 1. Upper Crossbeam 5. Странична Подпора 5. Post 6. Пружина 6. Spring 7. Хидравличен крик 7. Bottle jack 8. Куки 8. Hook 9. Основа на крика 9. Jack Base 12. Плочи 12. Press Plate 14.

  • Page 3: Rd-Hp1

    електрически и пневматични инструменти - RAIDER. При правилно инсталиране и експлоатация, RAIDER са сигурни и надеждни машини и работата с тях ще Ви достави истинско удоволствие. За Вашето удобство е изградена и отлична сервизна мрежа с 40 сервиза в цялата страна.
  • Page 4 1. Функционално описание и предназначение. Преса Raider e машина, която работи на принципа на хидравличното налягане с капацитет от 12 Т. Може да се използва за избиване и набиване на лагери, втулки, тампони и др. 2.Указания за безопасна работа.
  • Page 5 • Изправете така сглобените крака и поставете подложките(17) и стабилизиращата планка (16) като си закрепите с болтовете (15) и гайките с шайби(4,3), • Поставете основата на пресата(9) между двата крака, като я завъртите диагонално преди да влезне между краката, след което я поставете в хоризонтално положение, така че...

  • Page 6: Original Instructions' Manual

    Congratulations on the purchase of machinery from the fastest growing brand of electric and pneumatic tools - RAIDER. When properly installed and operating, RAIDER are safe and reliable machines and work with them will deliver a real pleasure. For your convenience has been built and excellent service network of 40 service stations across the country.
  • Page 7 1. Hydraulic Press Raider is a machine that works on the principle of hydraulic pressure with a capacity of 12 T. It can be used for pulling and piling bearings, bushings, pads and more. 2. SAFETY INSTRUCTIONS Read all instructions. Failure to follow the instructions may lead to serious injury. Keep these instructions in a safe place.
  • Page 8 • The bolt on the right side of the valve used for refilling with hydraulic oil for his replacement. Be careful while topping up or changing the oil, it does not fall dust or other contaminants. Recommended hydraulic oil with viscosity grade 10 SAE.

  • Page 9: Instructiuni Originale

    şi de exploatare. “Euromaster Import Export” SRL este reprezentantul un producător şi proprietar al marcii Raid- er. Adresa companiei este Sofia 1231, B-dul “Lom Road” 246, tel 02 934 33 33 934 10 10, www.raider. bg; www.euromasterbg.com, e-mail: info @ euromasterbg. com.
  • Page 10 1. Descrierea funcțională și scop. Apăsați e mașină Raider, care funcționează pe principiul presiunii hidraulice, cu o capacitate de 12 T. Acesta poate fi folosit pentru uciderea si stivuirea rulmenti, bucse, tampoane și multe altele. Specificații tehnice: • Model: RD-HP1 •...
  • Page 11 se arată în imagine) • Attach două cârlige de susținere (8), prin intermediul unor piulițe cu șaibe (10,11) și lipiți presa hidraulică (7), pe baza (9) • plusare montat astfel de presă, astfel încât să se blocheze pistonul în partea superioară și baza superioară...
  • Page 12 “Евромастер Импорт Експорт” ООД е овластен претставник на производителот и сопственик на трговската марка RAIDER. Адресата на управување на компанијата е Софија 1231, бул “Ломско улица” 246, тел 02 934 33 33, 934 10 10, www.raider.bg; www.euromasterbg. com; e-mail: info @ euromasterbg. com Од...
  • Page 13 1. функционално опис и намена. Печат Raider e машина која работи на принципот на хидрауличното притисок со капацитет од 12 Т. Може да се користи за разџагорени и натрупување на лежишта, чаури, брисеви и др. 2.Указания за безбедна работа. Внимателно прочитајте ги сите упатства. Непочитувањето на усогласи подолу инструкции...
  • Page 14 хидраулични преси (7) на основата (9) • Подигнете така ставена преса, па да фиксирате клипот во горниот и дел кон горната основа (1) и ја закачете кон неа со помош на куките (8). • Поставете двете подложени јазичиња (14) на саканата височина со помош на вградените...

  • Page 15: Originalno Uputstvo Za Upotrebu

    Pri pravilnom instaliranju i upotrebi, RAIDER su stabilne i sigurne mašine, tako da će Vam rad s njima predstavljati istinsko zadovoljstvo. Za Vašu sigurnost izgrađena je i odlična servisna mreža.
  • Page 16 1. Funkcionalni opis i svrha. Pritisnite e Raider mašina koja radi na principu hidrauličnog pritiska sa kapacitetom od 12 T. može da se koristi za ubijanje i gomilaju ležajeva, čaure, jastučići i više. 2. Postavljanje za bezbedan rad. Pročitajte sva uputstva. Propust da se sledećim instrukcijama može dovesti do ozbiljnih povreda.
  • Page 17 • Postavite noseće ploče (14) na željenu visinu pomoću šipke za blokiranje (13) i stavio ih na pločice (12) • Koristite ventil (Bolt sa dva „ušima“), koji se nalazi u samom centru dnu štampe da oslobode novinare i da ga popravi pre početka napetost. •...
  • Page 18 Izvirna navodila za uporabo Čestitke ob nakupu vrtalnika Raider, hitro in uspešno rastoče blagovne znamke. Stroji Raider so varni in zanesljivi in delo z njimi bo pravi užitek. Za vaše udobje je zagotovljena tudi odlična servisna mreža po vsej državi. Pred uporabo tegaelektričnega orodja prosimo, da se natančno seznanite s priloženiminavodili za uporabo.
  • Page 19 1. Opis delovanja in namen. Pritisnite e Raider stroj, ki deluje na principu hidravličnega tlaka z zmogljivostjo 12 T. Prav tako se lahko uporablja za ubijanje in piling ležaji, puše, blazine in še več. 2. Okovje za varno delovanje. Preberite vsa navodila. Neupoštevanje teh navodil lahko privede do resne poškodbe.
  • Page 20 • nosilne plošče (14) nalijemo na želeno višino pomočjo vpenjalnih palic (13) in jih na podloge (12) • Uporaba ventila (vijak z dvema „ušesa“), ki se nahaja v središču dna tiska za sprostitev pritiskom in tudi, da se določi pred začetkom napetost.

  • Page 21: Πρωτότυπο Οδηγιών Χρήσης

    Συγχαρητήρια για την αγορά ενός μηχανήματος από τις ταχύτερα αναπτυσσόμενη μάρκα ηλεκτρικών και πεπιεσμένου αέρα εργαλεία - RAIDER. Με τη σωστή εγκατάσταση και λειτουργία, RAIDER είναι ασφαλή και αξιόπιστα υλικά και τις εργασίες μαζί τους θα σας δώσει πραγματική χαρά. Για τη διευκόλυνσή σας, άψογη εξυπηρέτηση και δημιουργήσει ένα δίκτυο.
  • Page 22 1. Περιγραφή λειτουργίας και του σκοπού. Πιέστε e μηχανή Raider που λειτουργεί βάσει της αρχής της υδραυλικής πίεσης με χωρητικότητα 12 T. Μπορεί να χρησιμοποιηθεί για τη δολοφονία και συσσωρεύονται τα έδρανα, χιτώνια, μαξιλάρια και άλλα. 2. Τοποθέτηση για την ασφαλή λειτουργία.
  • Page 23 πριν εισέλθει ανάμεσα στα πόδια, στη συνέχεια, τοποθετήστε το σε οριζόντια θέση έτσι ώστε να ταιριάζει μεταξύ τους (όπως φαίνεται στην εικόνα) • Συνδέστε δύο άγκιστρα στήριξης (8) μέσω παξιμάδια με ροδέλες (10,11) και επικόλληση του υδραυλικό πιεστήριο (7) επί της βάσεως (9) •...

  • Page 24: Указания По Применению

    “Euromaster Импорт Экспорт” ООО является представителем производителя и владельцем товарного знака RAIDER. Зарегистрированный офис компании находится в г. 1231 София, бул “Лом-роуд” 246, тел .: 02 934 33 33 934 10 10, www.raider.bg..; www.euromasterbg.com; Адрес электронной почты: info@euromasterbg.com. С 2006 года компания ввела систему управления качеством ISO 9001: 2008 Диапазон...
  • Page 25 1. Функциональное описание и назначение. Пресс-е машины Raider, которая работает по принципу гидравлического давления с мощностью 12 Т. Он может быть использован для убийства и штабелирования подшипники, втулки, прокладки и многое другое. 2. Установка для безопасной эксплуатации. Прочитайте все инструкции. Несоблюдение следующих указаний может привести к...
  • Page 26 • Поместите основание пресса (9) между двумя ногами, поворачивая его по диагонали перед входом между ног, а затем поместить его в горизонтальном положении так, чтобы он уместился между ними (как показано на рисунке) • Присоединить два крючка поддержки (8) с помощью гаек с шайбами (10,11) и вставьте...
  • Page 27 Čestitamo na kupnji stroja od najbrže rastućih brandova električnih i pneumatskih alata - Raider. Uz pravilnu ugradnju i rukovanje, Raider su sigurne i pouzdane strojeve i raditi s njima će vam dati pravi užitak. Radi Vaše udobnosti građena i odlična usluga mreže sa 40 usluga u cijeloj zemlji.
  • Page 28 1. Funkcionalni opis i namjena. Pritisnite e Raider stroj koji radi na principu hidrauličnog tlaka s kapacitetom od 12 T. To se može koristiti za ubijanje i piling ležajeve, čahure, jastučići i još mnogo toga. 2. Montaža za siguran rad.
  • Page 29 • Koristite ventil (vijak s dva „ušima”), koji se nalazi u središtu dna tiska kako bi oslobodili pritisnite i to popraviti prije početka napetost. • Vijak na desnoj strani ventila koji se koristi za punjenje s hidraulično ulje i njegove zamjene. Budite oprezni prilikom nadolijevanja ili zamjene ulja, ne pada prašina ili druge štetne tvari.
  • Page 30 DECLARATION OF CONFORMITY Hydraulic bench press RD-HP1 Euromaster Import Export Ltd., Address: Sofia 1231, Bulgaria, 246 Lomsko shausse Blvd. (BG) Декларираме на собствена отговорност, alábbi szabványoknak és eloírásoknak: че този продукт е в съответствие със следните (CZ) Na naši vlastní zodpovednost prohlašujeme, стандарти...
  • Page 31 Адрес: София 1231, България, бул. Ломско шосе 246 декларира, че продуктът: Наименование: Преса хидравлична Марка: RAIDER Модел: RD- HP1 е проектиран и произведен в съответствие със следните директиви: 2006/42/ЕС на Европейския парламент и на Съвета от 17 май 2006 г. относно машините...
  • Page 32 Euromaster Import Export Ltd. Address: Sofia 1231, Bulgaria, 246 Lomsko shausse Blvd. Product: HYDRAULIC BENCH PRESS Trademark: RAIDER Model: RD-HP1 is designed and manufactured in conformity with following Directives: 2006/42/EU of the European Parliament and the Council dated 17-th May 2006 on machinery;...
  • Page 33 Euromaster Import Export Ltd. Adresa: Sofia 1231, Bulgaria, 246 Lomsko shausse Blvd. Produs: PRESA HIDRAULICA Trademark: RAIDER Model: RD-HP1 este proiectat şi fabricat în conformitate cu următoarele Directivelor: Directiva 2006/42/UE a Parlamentului European şi a Consiliului din 17 mai 2006 privind echipamentele tehnice;...
  • Page 34 Exploded drawing of HYDRAULIC BENCH PRESS RD-HP1 Схема 1 / Scheme 1...
  • Page 35 Parts List Hydraulic HYDRAULIC BENCH PRESS RD-HP1 Ref# Description Upper Crossbeam Lock Washer Ø12 Flat Washer Ø12 Nut M12 Post Spring Bottle Jack Hook Jack Base Flat Washer Ø8 Nut M8 Press Plate Press Platform Bolt M12x30 Spreader Angle Steel Leg...
  • Page 36 ГАРАНЦИОННА КАРТА МОДЕЛ............................. СЕРИЕН № ............................ СРОК ............................... (за подробности виж гаранционните условия) №, дата на фактура / касов бон....................ДАННИ ЗА КУПУВАЧА ИМЕ/ФИРМА ..........................(попълва се от служителя) АДРЕС............................. (попълва се от служителя) ПОДПИС НА КУПУВАЧА....................... (запознат съм с гаранционните условия и правилата за експлоатация, изделието...
  • Page 37 - 24 месеца за физически лица за инструменти от серията Raider Pneumatic; - 12 месеца за юридически лица за инструменти от серията Raider Pneumatic; - 24 месеца за физически лица за всички бензинови машини от сериите: Raider Power Tools и Raider Garden tools - 12 месеца...
  • Page 38 територията на Република България, е както следва: - 18 месеца за батерията и зарядното устройство от сериите: Raider Industrial, Raider Pro; - 12 месеца за батерията и зарядното устройство от сериите: Raider Power Tools, Raider Garden Tools; Гаранционният срок започва да тече от датата на закупуване. Гаранцията покрива всички дефекти, възникнали...
  • Page 39 - когато е правен опит за ремонт, монтаж, демонтаж, модификация от потребителя или промени от неупълномощени лица или фирми; - при използване на батерията и зарядното устройство не по предназначение; - повреди причинени в резултат на използването и съхранението на батерията и/или зарядното в друга среда...
  • Page 40 Denumirea produsului___________________________________________________ Seria de fabricatie a produsului____________________________________________ Caracteristici tehnice____________________________________________________ Garantie comerciala : PODUS HOBBY.Termen de garantie: 24 luni de la data vanzarii catre consumatorii casnici (pentru toata gama RAIDER). Durata medie de utilizare: 3 ani Vandut prin societatea____________________________________din localitatea _______________________________str.___________________nr.____________cu factura nr._______________din__________________...
  • Page 41 Garantia presupune repararea gratuita a defectelor datorate producatorului,in cadrul termenului de garantie 1.Vanzatorul care comercializeaza produsul are obligatia sa faca demonstratia de functionare a produsului si sa explice consumatorului modul de utilizare al acestuia,in cazul in care consumatorul solicita acest lucru. 2.Produsul defect va fi receptionat de catre unitatea de service de care apartine care va efectua diagnosticarea defectului.
  • Page 42 LISTA CENTRELOR SERVICE AUTORIZATE • SC Stefan Alex SRL- Str.Parcului Bl.K4,ScE,Ap.1, Calarasi , Tel : 0735.199.024 • ABC International SRL - Str.Babadag nr.5,Bloc1Sc.A parter,Tulcea; Tel : 0240.518.260 • Euro 94 SRL - Sos.Chitilei 60A sect1, Bucuresti ; Tel : 021.668.72.60 •...
  • Page 43 Elektroinstrumenti „RAIDER” su konstruisani i proizvedeni u saglasnosti sa normativnim dokumen- tima i standardima u skladu sa svim zahtevima za bezbednost koji važe na teritroiji Srbija Sadržaj i obuhvat trgovačke garancije Uslovi garancije Garantni rok na teritoriji Srbija je 2 godina i teče od datuma kupovine elektrouredjaja.
  • Page 44 GARANTNI LIST MODEL ..........................SERIJSKI BROJ........................GARANCIJSKI ROK......................PRODAVAC IME/FIRMA..........................ADRESA..........................DATUM I PEČAT ........................DEKLARACIJA Naziv proizvođača: Euromaster Import-Export Co. Ltd, Adresa proizvođača: Bulgaria, Sofia, Lomsko shose blvd., 246, tel.: 934 10 10 UVOZNIKE: “BRIKO SPEC” D.O.O, “Dorda Stanojevica” 12, 11070, Beograd, Srbija SERVIS: ELMAG, ADRESA: NIS, TRG UCITELJ TASE 4, TEL.: 018/240 799...
  • Page 46 Електричните апарати “Рајдер” се дизајнирани и произведени во согласност со нормативните документи и стандарди во согласност со сите барања за безбедност што се применуваат. Содржината и опфат на гаранцијата Услови на Гаранцијата Рокот на гаранцијата се наведува во гарантниот лист и важи од датумот на купување на производот.
  • Page 47 DATUM in ŽIG Deklaracija: Poreklo Kitajska, Euromaster Import Export Ltd. Je pooblaščen predstavnik proizvajal¬ca in lastnik blagovne znamke RAIDER. Distributer in prodajalec za Slovenijo: TOPMASTER d.o.o. SERVISER: TOPMASTER d.o.o. Prosimo, vas, da pred uporabo v celoti preberete priložena navodila. Shranite potrdilo o nakupu-račun. Račun skupaj z garanci- jskim listom je pogoj za uveljavljanje garan¬cije.
  • Page 48 Εξουσία »RAIDER” έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τη Δημοκρατία της Βουλγαρίας στους κανονισμούς και τα πρότυπα για τη συμμόρφωση με όλες τις απαιτήσεις ασφάλειας. Περιεχόμενο και πεδίο εφαρμογής της εμπορικής εγγύησης Εγγύηση Η περίοδος εγγύησης “Euromaster Import-Export ΕΠΕ δίνει το έδαφος της Βουλγαρίας είναι 24 μήνες.
  • Page 50 WARRANTY CARD MODEL............................. SERIAL № ............................ TERM ............................... (for details see the warranty conditions) №, date of invoice / cash receipt....................DETAILS OF BUYER NAME / COMPANY ........................... (be filled in by the employee) ADDRESS............................(be filled in by the employee) SIGNATURE OF BUYER.......................
  • Page 52 EUROMASTER IMPORT EXPORT LTD 1231, Sofia, Bulgaria, 246 Lomsko shose Blvd., tel.: +359 700 44 155 fax: + 359 2 934 00 90 www.euromasterbg.com; e-mail: info@euromasterbg.com...
