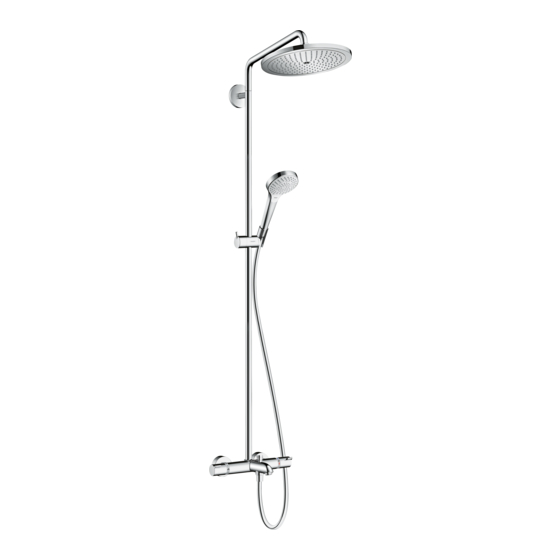

Hans Grohe Croma Select S 280 1jet Showerpipe 26792000 Instructions For Use/Assembly Instructions
Hide thumbs
Also See for Croma Select S 280 1jet Showerpipe 26792000:
- Instructions for use/assembly instructions (44 pages)
Advertisement
Available languages
Available languages
Quick Links
Web:
Telefon:
Mail:
Öffnungszeiten:
�
Individuelle Beratung
Kostenloser Versand
�
Hochwertige Produkte
�
UNIDOMO
www.unidomo.de
04621- 30 60 89 0
info@unidomo.com
Mo.-Fr. 8:00-17:00 Uhr
a member of DAIKIN group
®
�
Komplettpakete
Über 15 Jahre Erfahrung
�
Markenhersteller
�
Advertisement
Related Manuals for Hans Grohe Croma Select S 280 1jet Showerpipe 26792000
Summary of Contents for Hans Grohe Croma Select S 280 1jet Showerpipe 26792000
- Page 1 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
- Page 2 ZH 用户手册 / 组装说明 دليل االستخدام / تعليمات التجميع Croma Select S 280 1jet Showerpipe...
- Page 3 Deutsch Sicherheitshinweise Technische Daten Symbolerklärung Safety Function Montagehinweise Einjustieren Wartung Maße Durchflussdiagramm Bedienung Reinigung Serviceteile Sonderzubehör Störung Ursache Abhilfe Montage siehe Seite 31...
- Page 4 Français Consignes de sécurité Informations techniques Description du symbole Safety Function Instructions pour le montage Réglage Entretien Dimensions Diagramme du débit Instructions de service Nettoyage Pièces détachées Accessoires en option Dysfonctionnement Origine Solution Montage voir pages 31...
- Page 5 English Safety Notes Technical Data Symbol description Safety Function Installation Instructions Adjustment Maintenance Dimensions Flow diagram Operation Cleaning Spare parts Special accessories Fault Cause Remedy Assembly see page 31...
- Page 6 Italiano Indicazioni sulla sicurezza Dati tecnici Descrizione simbolo Safety Function Istruzioni per il montaggio Taratura Manutenzione Ingombri Diagramma flusso Procedura Pulitura Parti di ricambio Accessori speciali Problema Possibile causa Rimedio Montaggio vedi pagg. 31...
- Page 7 Español Indicaciones de seguridad Datos técnicos Descripción de símbolos Safety Function Indicaciones para el montaje Puesta a punto Mantenimiento Dimensiones Diagrama de circulación Manejo Limpiar Repuestos Opcional Problema Causa Solución Montaje ver página 31...
- Page 8 Nederlands Veiligheidsinstructies Technische gegevens Symboolbeschrijving Safety Function Montage-instructies Correctie Onderhoud Maten Doorstroomdiagram Bediening Reinigen Service onderdelen Toebehoren Storing Oorzaak Oplossing Montage zie blz. 31...
- Page 9 Dansk Sikkerhedsanvisninger Tekniske data Symbolbeskrivelse Monteringsanvisninger Safety Function Justering Service Målene Gennemstrømningsdiagram Brugsanvisning Rengøring Reservedele Specialtilbehør Fejl Årsag Hjælp Montering se s. 31...
- Page 10 Português Avisos de segurança Dados Técnicos Descrição do símbolo Safety Function Avisos de montagem Afinação Manutenção Medidas Fluxograma Funcionamento Limpeza Peças de substituição Acessórios especiais Falha Causa Solução Montagem ver página 31...
- Page 11 Polski Wskazówki bezpieczeństwa Dane techniczne Opis symbolu Safety Function Wskazówki montażowe Regulacja Konserwacja Wymiary Schemat przepływu Obsługa Czyszczenie Części serwisowe Wyposażenie specjalne Usterka Przyczyna Pomoc Montaż patrz strona 31...
- Page 12 Česky Bezpečnostní pokyny Technické údaje Popis symbolů Pokyny k montáži Safety Function Nastavení Údržba Rozmìry Diagram průtoku Ovládání Čištění Servisní díly Zvláštní příslušenství Porucha Příčina Odstranění Montáž viz strana 31...
- Page 13 Slovensky Bezpečnostné pokyny Technické údaje Popis symbolov Safety Function Pokyny pre montáž Nastavenie Údržba Rozmery Diagram prietoku Obsluha Čistenie Servisné diely Zvláštne príslušenstvo Porucha Príčina Pomoc Montáž viď strana 31...
- Page 14 中文 安全技巧 技术参数 工作压强： 最大 装配时为避免挤压和切割受伤，必须戴上手套。 推荐工作压强： - , 头顶花洒夹持杆只为夹持头顶花洒而设计，不得让其承载其它物品！ 测试压强： 本产品只允许作为洗浴、卫生和洁身之用。 热水温度： 最大 不得让儿童和肢体、精神和/或意识有障碍的成人在不受监管的情况下 推荐热水温度： 使用淋浴系统。受酒精或毒品影响的人员不得使用淋浴系统。 中心距离： ± 必须避免让身体敏感部位（如眼睛）接触到莲蓬头喷水。必须保持莲蓬 连接管线 / ： 左热右冷 头与人头之间有足够的距离。 热力消毒: 最大 / 分钟 该产品不得作扶柄使用。必须安装单独的扶柄。 自动防止回流 冷热水管间过大的压力差必须予以平衡。 该产品专为饮用水设计！ 安装提示 符号说明 安装前必须检查产品是否受到运输损害。 安装后将不认可运输损害或表 面损伤。 请勿使用含有乙酸的硅胶！ 管道和阀门必须根据通用标准进行安装、冲洗和检查。 请遵守当地国家现行的安装规定。...
- Page 15 Русский Указания по технике безопасности Технические данные Описание символов Safety Function Указания по монтажу Настройка Техническое обслуживание Размеры Схема потока Эксплуатация Очистка Κомплеκт Специальные принадлежности Неисправность Причина Устранение неисправности Монтаж см. стр. 31...
- Page 16 Magyar Biztonsági utasítások Műszaki adatok Szimbólumok leírása Safety Function Szerelési utasítások Beszerelés Karbantartás Méretet Átfolyási diagramm Használat Tisztítás Tartozékok Egyéb tartozék Hiba Megoldás Szerelés lásd a oldalon 31...
- Page 17 Suomi Turvallisuusohjeet Tekniset tiedot Merkin kuvaus Asennusohjeet Safety Function Säätö Huolto Mitat Virtausdiagrammi Käyttö Puhdistus Varaosat Erityisvaruste Häiriö Toimenpide Asennus katso sivu 31...
- Page 18 Svenska Säkerhetsanvisningar Tekniska data Symbolförklaring Monteringsanvisningar Safety Function Inställning av maxtemperatur Skötsel Måtten Flödesschema Hantering Rengöring Reservdelar Specialtillbehör Störning Orsak Åtgärd Montering se sidan 31...
- Page 19 Lietuviškai Saugumo technikos nurodymai Techniniai duomenys Simbolio aprašymas Montavimo instrukcija Apsaugos funkcija Nustatymas Techninis aptarnavimas Išmatavimai Pralaidumo diagrama Eksploatacija Valymas Atsarginės dalys Specialūs priedai Gedimas Priežastis Priemonė Montavimas žr. psl. 31...
- Page 20 Hrvatski Sigurnosne upute Tehnički podatci Opis simbola Upute za montažu Safety Funkcija Regulacija Održavanje Mjere Dijagram protoka Upotreba Čišćenje Rezervni djelovi Posebni pribor Greška Uzrok Otklanjanje Sastavljanje pogledaj stranicu 31...
- Page 21 Türkçe Güvenlik uyarıları Teknik bilgiler Simge açıklaması Safety Function Montaj açıklamaları Ayarlama Bakım Ölçüleri Akış diyagramı Kullanımı Temizleme Yedek Parçalar Özel aksesuarlar arıza sebep yardım Montajı bakınız sayfa 31...
- Page 22 Română Instrucţiuni de siguranţă Date tehnice Descrierea simbolurilor Funcţia de siguranţă Instrucţiuni de montare Reglare Întreţinere Dimensiuni Diagrama de debit Utilizare Curăţare Piese de schimb Accesorii opţionale Deranjament Cauza Măsuri de remediere Montare vezi pag. 31...
- Page 23 Ελληνικά Υποδείξεις ασφαλείας Τεχνικά Χαρακτηριστικά Λ Σ Θ Σ Σ Θ Περιγραφή συμβόλων Μ Safety Function Λ Σ Χ Οδηγίες συναρμολόγησης Ρύθμιση Σ Α Μ Μ ψ Συντήρηση Σ Θ ψ Σ ψ ψ ψ Κ Διαστάσεις Σ Διάγραμμα ροής Σ...
- Page 24 Slovenski Varnostna opozorila Tehnični podatki Opis simbola Varnostna funkcija . Navodila za montažo Nastavitev Vzdrževanje Mere Diagram pretoka Upravljanje Čiščenje Rezervni deli Poseben pribor Napaka Vzrok Pomoč Montaža glejte stran 31...
- Page 25 Estonia Ohutusjuhised Tehnilised andmed Sümbolite kirjeldus Paigaldamisjuhised Turvafunktsioon Reguleerimine Hooldus Mõõtude Läbivooludiagramm Kasutamine Puhastamine Varuosad Spetsiaalne lisavarustus Rike Põhjus Lahendus Paigaldamine vt lk 31...
- Page 26 Latvian Drošības norādes Tehniskie dati ē ē ē ķ ņ ē ē ē ē ē ķ ņ ē ļ ē ķ Simbolu nozīme ē ķ ķ ķ Drošības funkcija Norādījumi montāžai ē ē ē ē ē Ieregulēšana ļ ņ ē ē...
- Page 27 Srpski Sigurnosne napomene Tehnički podaci Opis simbola Instrukcije za montažu Safety funkcija Podešavanje Održavanje Mere Dijagram protoka Rukovanje Čišćenje Rezervni delovi Poseban pribor Smetnja Uzrok Pomoć Montaža vidi stranu 31...
- Page 28 Norsk Sikkerhetshenvisninger Tekniske data Symbolbeskrivelse Montagehenvisninger Safety Function Justering Vedlikehold Mål Gjennomstrømningsdiagram Betjening Rengjøring Servicedeler Ekstratilbehør Feil Årsak Feilrettelse Montasje se side 31...
- Page 29 БЪЛГАРСКИ Указания за безопасност Технически данни Описание на символите Safety Function Указания за монтаж Юстиране Поддръжка Размери Диаграма на потока Обслужване Почистване Сервизни части Специални принадлежности Неизправност Причина Помощ - Ц - Ю - Ц Монтаж вижте стр. 31...
- Page 30 Shqip Udhëzime sigurie Të dhëna teknike Përshkrimi i simbolit Funksionet e sigurisë Udhëzime për montimin Justimi Mirëmbajtja Përmasat Diagrami i qarkullimit Përdorimi Pastrimi Pjesët e servisit Pajisje të posaçme Demtim Shkaku Ndihme Montimi shih faqen 31...
- Page 31 عربي المواصفات الفنية تنبيهات األمان الحد األقصى ميجابسكال :ضغط التشغيل يجب إرتداء قفازات لليد أثناء التركيب لتجنب حدوث أخطار اإلنحشار أو , - , ميجابسكال :ضغط التشغيل الموصى به .الجروح , ميجابسكال :ضغط االختبار وظيفة ذراع دش الرأس هي فقط اإلمساك بدش الرأس، ولذلك يجب عدم = بار...
- Page 32 Silicone X + 36 mm 36 mm max. 39 mm max. 5 mm SW 24 mm...
- Page 33 Montage SW 30 mm 17 Nm SW 4 mm 6 Nm Ø 6...
- Page 34 Montage SW 8 mm SW 3 mm SW 2 mm 6 Nm SW 2 mm 1 Nm 97708000 SW 17 mm 10 Nm...
- Page 35 z. B. 42°C for example 42°C SW 3mm SW 3mm (1 Nm)
- Page 36 SW 3 mm SW 10 mm SW 30 mm SW 3 mm (6 Nm) SW 10 mm (20 Nm) SW 30 mm (17 Nm)
- Page 37 Reinigung SW 2 mm SW 17 mm SW 17 mm (10 Nm) SW 2 mm (1 Nm) > 1 min SW 4 mm SW 4 mm (2 Nm)
- Page 38 Reinigung > 1 min...
- Page 39 Croma Select S 280 1jet Showerpipe Ø 280 Ø 22 ±12 max. 100 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 Q = l/min 9 12 15 18 21 24 27 30 Q = l/sec...
- Page 40 Bedienung اﻟﺘﺸﻐﻴﻞ 开 ē ﻓﺘﺢ إﻏﻼق ﺳﺎﺧﻦ >40° C رد ﺑﺎ اﻟﺘﻨﻈﻴﻒ Bedienung اﻟﺘﺸﻐﻴﻞ öffnen اﻟﺘﺸﻐﻴﻞ ﻓﺘﺢ Schließen ﻓﺘﺢ إﻏﻼق Bedienung اﻟﺘﺸﻐﻴﻞ 冷 Warm إﻏﻼق ﺳﺎﺧﻦ 热 关 öffnen ﻓﺘﺢ Kalt ﺳﺎﺧﻦ رد ﺑﺎ ē Schließen إﻏﻼق Reinigung رد ﺑﺎ اﻟﺘﻨﻈﻴﻒ...
- Page 41 Croma Select S 280 1jet Showerpipe · · · · ·...
