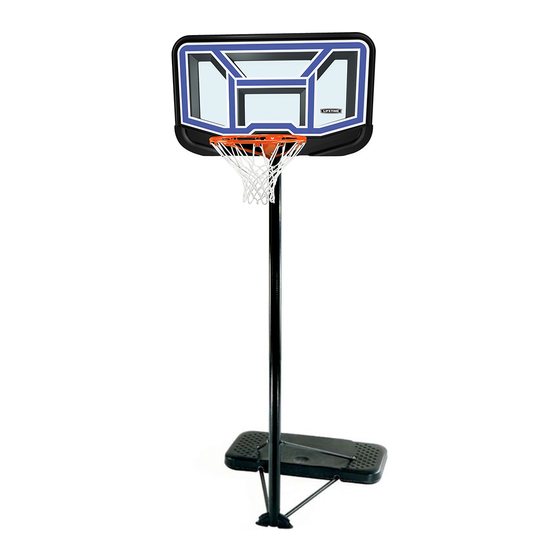

STREAMLINE
BASKETBALL SYSTEM
MODEL 90114

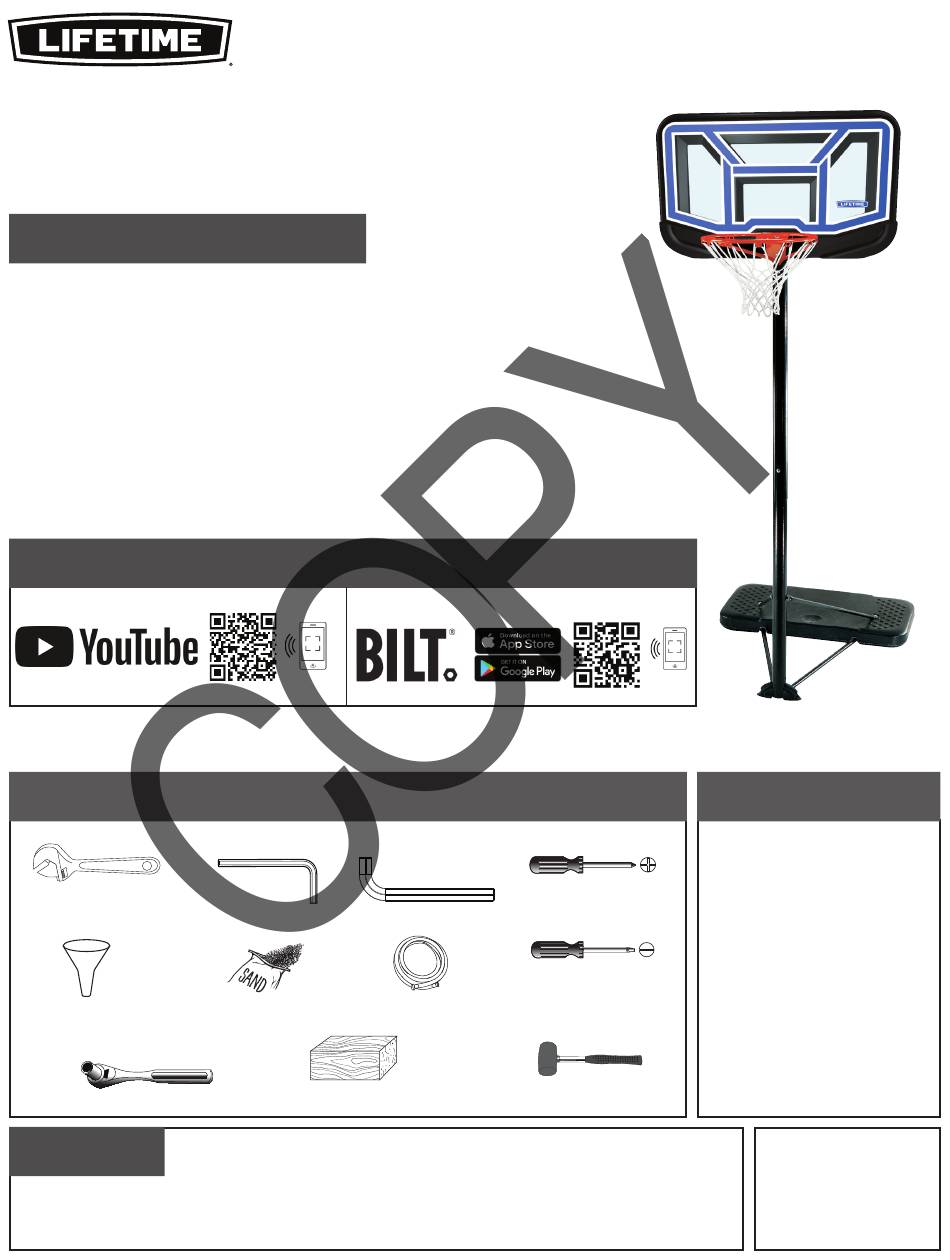

BEFORE ASSEMBLY:
• Decide how you would like to fi ll your base
(sand is recommended).
• 2+ people recommended for setup.
ADDITIONAL ASSEMBLY HELP
WATCH THE INSTRUCTIONAL VIDEOS ON YOUTUBE
Scan the code, or search http://go.lifetime.com/90114playlist
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
Save this instruction in the event that the manufacturer has to be contacted for replacement parts.
TOOLS REQUIRED
(2)
(1)
3/8" (≈9.5 mm)
(1)
QUESTIONS?
CONTACT LIFETIME CUSTOMER SERVICE:
Call: 1-800-225-3865
7:00 am-5:00 pm (Monday-Friday) MST
and 9:00 am-1:00 pm Saturday MST
(English, French, Spanish)
®
ASSEMBLE IT WITH THE FREE BILT INTELLIGENT
INSTRUCTIONS APP
IN THE APP, SCAN OR SEARCH #1215133
3/16" (≈5 mm)
3/8" (≈9.5 mm)
(2, included)
150 lb (68 kg)
(1)
Live Chat:
www.lifetime.com/customerservice
(click on "Live Chat" tab)
ASSEMBLY INSTRUCTIONS
Pour le français, voir la page 2. Para el español, ver la página 3.
(1)
(1)
(1)
(1)
For Customer Service in Mainland
Europe and the United Kingdom,
E-mail: cs@lifetimeproducts.eu

TABLE OF CONTENTS

Icon Legend................................4
Notices....................................5
Pole Assembly............................6
Pole to Base Assembly...............11
Backboard to Rim Assembly.......15
Parts Identifi er..........................i-iv
Final Assembly..........................19
Maintenance...........................24
Warning Sticker........................25
Registration........................28
Warranty................................29
Model Number: 90114
Product ID:
