Einbau- und Bedienungsanleitung
VitaLight
POWER LED 4 x 3 W
®
Unterwasserscheinwerfer
User manual
VitaLight
®

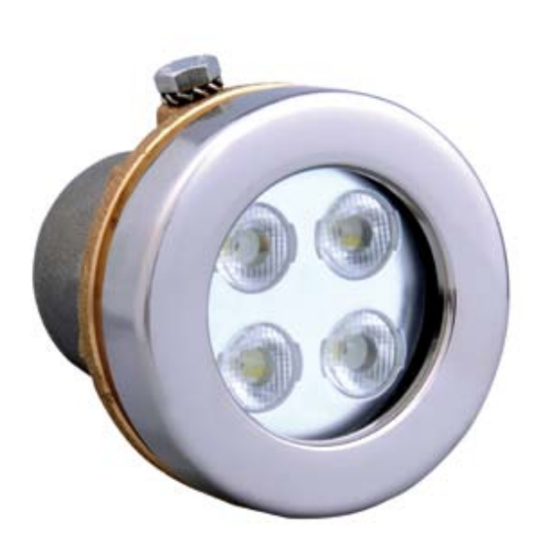

POWER LED 4 x 3 W underwater floodlight
Instruction
VitaLight
POWER LED 4 x 3 W projecteur de piscine
®
Stand 03/2013
Art.-Nr.: 577489
1
Art.-Nr.: 577489
Advertisement
Table of Contents
Related Manuals for Hugo Lahme VitaLight POWER LED 4 x 3 W
Summary of Contents for Hugo Lahme VitaLight POWER LED 4 x 3 W
- Page 1 Hugo Lahme GmbH a brand of Hugo Lahme GmbH Einbau- und Bedienungsanleitung VitaLight POWER LED 4 x 3 W ® Unterwasserscheinwerfer User manual VitaLight ® POWER LED 4 x 3 W underwater floodlight Instruction VitaLight POWER LED 4 x 3 W projecteur de piscine ®...
- Page 2 Hugo Lahme GmbH POWER LED 4 x 3 W Unterwasserscheinwerfer POWER LED 4 x 3 W underwater floodlight POWER LED 4 x 3 W projecteur de piscine Art.-Nr. / Code / Réf.
- Page 3 The installation work has to be conducted by a certified electrician. Les projecteurs de piscine ne doivent être raccordés qu’avec un boîtier d’alimentation de la société HUGO LAHME. L’installation doit être réalisée suivant la norme C 15-100 VDE 0100-430 disant que tous les câbles sont à protéger contre une surtension.
- Page 4 Hugo Lahme GmbH Elektrischer Anschlussplan / Electrical connection diagram Schéma de branchement monochrom / monochrome / monochrome 220 - 240V/AC Verteilerdose / Connection box / Boîte de dérivation Netzteil / Power supply / Appareil d’alimentation F 10/16A...
- Page 5 Hugo Lahme GmbH Kabellänge / -querschnitt Am Unterwasserscheinwerfer ist bereits ab Werk ein Kabel von 5 m Länge angebracht. Wenn eine Kabelverlängerung notwendig ist, erfolgt die Kabelauswahl entsprechend der gewünschten Länge von der Verteilerdose bis zur Versorgungseinheit. Das nachfol- gende Diagramm zeigt die Kabellängen und den zu wählenden Kabelquerschnitt für die gewünschte Verlängerung.
- Page 6 Hugo Lahme GmbH Pflegeanleitung / Maintenance instruction / Guide de soins Zur Reinigung der sichtbaren Teile nur lösungsmittel- und säurefreie Reinigungsmittel verwenden. Bitte keinen Hochdruckreiniger verwenden. Use only solvent- and acid-free cleaners for cleaning of the visible parts. Please do not use a high pressure cleaner.
- Page 7 Hugo Lahme GmbH Zubehör Accessories Accessoires Art.-Nr. / Code / Réf. Artikelbezeichnung / Product type / Type de produit Netzteil 220-240V AC / 12V DC, 50 W, -50/60Hz 5 A IP 54, für max. 4 Scheinwerfer 4 x 3 W LED monochrom...
- Page 8 Hugo Lahme GmbH brands of Hugo Lahme GmbH Hugo Lahme Perfektion in jedem Element. Kahlenbecker Straße 2 · D-58256 Ennepetal · Germany Stand 03/2013 Telefon +49 (0) 23 33 / 96 96-0 · Telefax +49 (0) 23 33 / 96 96 46 Art.-Nr.: 577489...
