Einbau- und Bedienungsanleitung
Stand 07/2012
VitaLight
®
Unterwasserscheinwerfer
VitaLight
VitaLight
1
a brand of Hugo Lahme GmbH

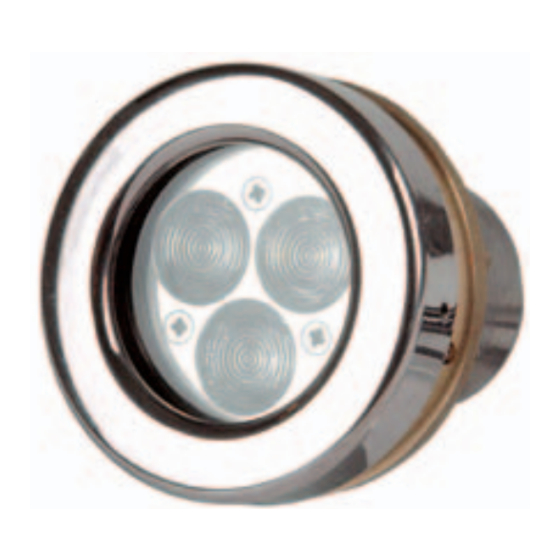

POWER LED 3 x 3 W
®
POWER LED 3 x 3 W
underwater floodlight
®
POWER LED 3 x 3 W
projecteur de piscine
a brand of Hugo Lahme GmbH
User manual
Instruction
Art.-Nr.: 576295
Art.-Nr.: 576295
Advertisement
Related Manuals for Hugo Lahme VitaLight POWER LED 3 x 3 W
Summary of Contents for Hugo Lahme VitaLight POWER LED 3 x 3 W
- Page 1 Hugo Lahme GmbH a brand of Hugo Lahme GmbH Einbau- und Bedienungsanleitung VitaLight POWER LED 3 x 3 W ® Unterwasserscheinwerfer User manual VitaLight ® POWER LED 3 x 3 W underwater floodlight Instruction VitaLight ® POWER LED 3 x 3 W...
- Page 2 Hugo Lahme GmbH POWER LED 3 x 3 W Unterwasserscheinwerfer POWER LED 3 x 3 W underwater floodlight POWER LED 3 x 3 W projecteur de piscine Art.-Nr. / Code / Réf. Rotguss Bronze Blende V4A (1.4404 / 1.4571)
-
Page 3: Installation Instruction
Die Installation darf nur von einer zugelassenen Elektrofachkraft vorgenommen werden. The underwater floodlight may only be used in connection with a supply unit from HUGO LAHME. All construction and cables have to be protected against overloading (provided by customer). Do not exceed the operating voltage of the lamps. - Page 4 Hugo Lahme GmbH Elektrischer Anschlussplan / Electrical connection diagram Schéma de branchement monochrom / monochrome / monochrome Verteilerdose / connection box / boîte de dérivation Netzteil / power supply / appareil d'alimentation Schalter / switch / interrupteur ...
- Page 5 Hugo Lahme GmbH Kabellänge / -querschnitt Am Unterwasserscheinwerfer ist bereits ab Werk ein Kabel von 2 m Länge angebracht. Wenn eine Kabelverlängerung notwendig ist, erfolgt die Kabelauswahl entsprechend der gewünschten Länge von der Verteilerdose bis zur Versorgungseinheit. Das nachfolgende Diagramm zeigt die Kabellängen und den zu wählenden Kabelquerschnitt für die gewünschte Verlängerung.
- Page 6 Hugo Lahme GmbH Pflegeanleitung / Maintenance instruction / Guide de soins Zur Reinigung der sichtbaren Teile nur lösungsmittel- und säurefreie Reinigungsmittel verwenden. Bitte keinen Hochdruckreiniger verwenden. Use only solvent- and acid-free cleaners for cleaning of the visible parts. Please do not use a high pressure cleaner.
- Page 7 Hugo Lahme GmbH Art.-Nr. / Code / Réf. Artikelbezeichnung / Product type / Type de produit Netzteil 220-240V -50/60Hz 350 mA IP 65, monochrom für 2 Unterwasserscheinwerfer 3 x 2 W POWER LED Power supply unit 220-240V -50/60Hz 350 mA IP 65,...
- Page 8 Hugo Lahme GmbH brands of Hugo Lahme GmbH Hugo Lahme Perfektion in jedem Element. Kahlenbecker Straße 2 · D-58256 Ennepetal · Germany Telefon +49 (0) 23 33 / 96 96-0 · Telefax +49 (0) 23 33 / 96 96 46 Stand 07/2012 Art.-Nr.: 576295...
