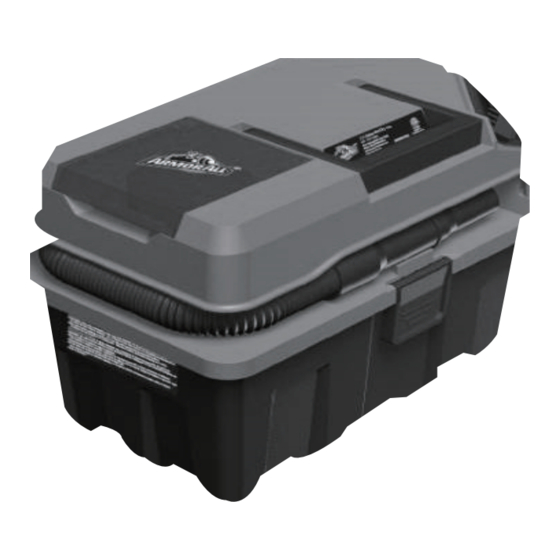

ArmorAll DVTB202 0901 Operator's Manual

20v cordless wet/dry vacuum
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

20V Cordless
Wet/Dry Vacuum
Operator's Manual
2.5G 20V Cordless
Model No.
DVTB202 0901
FOR YOUR SAFETY
Read and understand this manual before use.
Keep this manual for future reference.
Distributed By
The Armor All word mark and logo
Cleva North America, Inc.
are trademarks of The Armor All/
601 Regent Park Court
STP Products Company and are
Greenville, SC 29607
used under license.

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DVTB202 0901 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ArmorAll DVTB202 0901

Summary of Contents for ArmorAll DVTB202 0901

  • Page 1 20V Cordless Wet/Dry Vacuum Operator’s Manual 2.5G 20V Cordless Model No. DVTB202 0901 FOR YOUR SAFETY Read and understand this manual before use. Keep this manual for future reference. Distributed By The Armor All word mark and logo Cleva North America, Inc.

  • Page 2: Table Of Contents

    TABLE OF CONTENTS SECTION PAGE Warranty............................Important Safety Instructions....................... Symbols............................Know Your Product - Cordless Toolbox Wet/Dry Vacuum............Unpacking Your Wet/Dry Vacuum & General Assembly.............. General Operation........................Dry Vacuum Operation........................ Liquid Vacuum Operation......................Blower Operation......................... Inflator Nozzle Adapter Operation....................Maintenance..........................Installing &...

  • Page 3: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS READ AND UNDERSTAND ALL INSTRUCTIONS BEFORE USING THIS VACUUM. Read and understand this owner’s manual and all labels on the Wet/Dry Vacuum cleaner before operating. Safety is a combination of common sense, staying alert and knowing how your vacuum works. Use this Wet/Dry Vacuum only as described in this manual.

  • Page 4: Symbols

    • Do not use a battery pack or vacuum that is damaged or modified. Damaged or modified batteries may exhibit unpredictable behavior resulting in fire, explosion or risk of injury. • Do not expose a battery pack or vacuum to fire or excessive temperature. Exposure to fire or temperature above 130°C (265°F) may cause explosion.

  • Page 5: Know Your Product - Cordless Toolbox Wet/Dry Vacuum

    KNOW YOUR PRODUCT - CORDLESS TOOLBOX WET/DRY VACUUM Components 1. Battery Bay 10. Vacuum Port 2. Handle 11. 2-in-1 Crevice Tool With Brush 3. Hose 12. Cartridge Filter 4. Cover Latches (Front and Back) 13. Inflator Nozzle Adapter 5. On/Off Switch 14.
  • Page 6 INSTALLING & REMOVING THE HOSE 1. Pull the work end of the hose out of the hose storage. (Fig. 1) 2. The other end of the hose is already connected to the vacuum port; make sure it is secure. 3. This wet/dry vacuum has blowing capabilities. To use as a blower, connect the larger end of the hose to the blower port.

  • Page 7: General Operation

    GENERAL OPERATION INSTALLING & REMOVING BATTERY PACK 1. Flip the ON/OFF switch to the 'O' OFF position. (Fig. 1) 2. To insert the battery pack, slide it into the battery bay until it snaps into place. (Fig. 2) 3. To remove the battery pack, press the latch and pull it out of the battery bay. STARTING/STOPPING THE WET/DRY VACUUM To turn on the wet/dry vacuum, flip the switch to the 'I' ON position.

  • Page 8: Dry Vacuum Operation

    DRY VACUUM OPERATION WARNING: BE SURE TO READ, UNDERSTAND, AND APPLY, INFORMATION ENTITLED ‘SAFETY INSTRUCTIONS & WARNINGS’. DO NOT VACUUM IN AREAS WITH FLAMMABLE GASES, VAPORS, OR EXPLOSIVE DUSTS IN THE AIR. FLAMMABLE GASES OR VAPORS INCLUDE BUT ARE NOT LIMITED TO: LIGHTER FLUID, SOLVENT TYPE CLEANERS, OIL-BASED PAINTS, GASOLINE, ALCOHOL, OR AEROSOL SPRAYS.

  • Page 9: Liquid Vacuum Operation

    LIQUID VACUUM OPERATION Note: The provided filter can be used for both wet and dry vacuum operation. 1. Verify that the cartridge filter is securely mounted. ( Fig. 5) For installation instructions see page 12. 2. Insert the hose into the vacuum port. (Fig. 6) 3.

  • Page 10: Inflator Nozzle Adapter Operation

    1. Make sure the collection tank is empty before using as a blower. 2. Connect the hose to the blower port. (Fig. 13) 3. Push required accessories onto the free end of the hose. 4. Make sure the battery is correctly installed. (Fig. 14) For installation instructions see page 7. 5.

  • Page 11: Maintenance

    DEFLATING AN OBJECT 1. Connect the hose to the vacuum port. (Fig. 6) 2. Push the desired inflator nozzle onto the free end of the hose. (Fig. 19) 3. Make sure battery is correctly installed. For installation instructions see page 7. 4.

  • Page 12: Installing & Cleaning Cartridge Filter

    INSTALLING & CLEANING CARTRIDGE FILTER INSTALLING CARTRIDGE FILTER 1. Verify that the battery is disconnected. (Fig. 1) 2. Remove power head and place in an upside down position. (Fig. 2) 3. Install the cartridge filter over the filter cage, securing it with the retainer nut. Do not over- tighten.

  • Page 13: Troubleshooting

    TROUBLESHOOTING Problem Possible Cause Solution Battery has no capacity. Charge the battery. Battery not inserted properly. Insert battery pack correctly. Vacuum will not operate. Be sure to use only the battery Wrong battery being used. and charger supplied with your product.

  • Page 14: Exploded View

    EXPLODED VIEW...

  • Page 15: Parts List

    PARTS LIST Part Drawing Number Description Quantity Power Head Assembly 551346102 Cartridge Filter Assembly 551346103 Retainer Nut Collection Tank 551346105 Latch 551346106 Adaptable Utility Nozzle 551346114 Pet Hair Rake Adapter 551346113 Dust Brush Adapter 551346110 Hose 551346111 Inflator Nozzle Adapter 551346112 2-in-1 Crevice Tool with Brush For a replacement battery or battery charger please visit www.vacmaster.com or call...
  • Page 16 20 V Manual del usuario Inalámbrico de 2,5 G 20 V N.° de modelo DVTB202 0901 POR SU SEGURIDAD Lea y comprenda este manual antes de usar el producto. Conserve este manual para futura referencia. Distributed By La marca denominativa y el logotipo Cleva North America, Inc.

  • Page 17: Garantía

    TABLA DE CONTENIDOS SECCIÓN PÁGINA Garantía............................Instrucciones de seguridad importantes..................Símbolos............................. Conozca su producto: aspiradora en un área mojada/seca de caja de herramientas inalámbrica..........................Desempaque su aspiradora en seco/mojado y ensamblaje general..........Funcionamiento general......................Operación de aspirado en seco....................Operación de aspirado en mojado....................Operación de soplado.........................

  • Page 18: Instrucciones De Seguridad Importantes

    INSTRUCCIONES DE SEGURIDAD IMPORTANTES ANTES DE USAR ESTA ASPIRADORA, LEA Y COMPRENDA TODAS LAS INSTRUCCIONES. Lea y comprenda tanto este manual del propietario como todas las etiquetas de la aspiradora en seco/mojado antes de usarla. La seguridad es una combinación sentido común, permanecer alerta y saber cómo funciona su aspiradora.
  • Page 19 • Cuando no utilice la batería, manténgala alejada de otros objetos metálicos como: clips, monedas, llaves, clavos, tornillos u otros objetos pequeños de metal que puedan hacer conexión de una terminal a otra. Que se provoque un cortocircuito en las terminales puede provocar quemaduras o incendios.

  • Page 20: Símbolos

    SÍMBOLOS Las siguientes palabras y significados están diseñados para explicar los niveles de riesgo asociados a este producto. SÍMBOLO SEÑAL SIGNIFICADO Indica una situación peligrosa inminente, la cual, de no PELIGRO evitarse, causará una muerte o lesiones severas. Indica una situación peligrosa potencial, la cual, de no ADVERTENCIA evitarse, podría causar una muerte o lesiones graves.

  • Page 21: Conozca Su Producto: Aspiradora En Un Área Mojada/Seca De Caja De Herramientas Inalámbrica

    CONOZCA SU PRODUCTO: ASPIRADORA INALÁMBRICA EN SECO Y MOJADO Componentes 1. Espacio de la batería 10. Puerto de aspirado 2. Manilla 11. Herramienta para hendiduras 2 en 1 con 3. Manguera cepillo 4. Pestillos de la tapa (delantera y trasera) 12.

  • Page 22: Desempaque Su Aspiradora En Seco/Mojado Y Ensamblaje General

    DESEMPAQUE SU ASPIRADORA EN SECO/ MOJADO Y ENSAMBLAJE GENERAL 1. Verifique que la batería no esté instalada. 2. Suelte los seguros. 3. Saque el contenido del tanque recolector y asegúrese de tener todas las piezas que se indican en la página 5. INSTALACIÓN Y EXTRACCIÓN DE LA MANGUERA 1.

  • Page 23: Funcionamiento General

    FUNCIONAMIENTO GENERAL INSTALACIÓN Y EXTRACCIÓN DE LA BATERÍA 1. Mueva el interruptor de Encendido/Apagado hacia la posición de apagado “O”. (Fig. 1) 2. Para insertar la batería, deslícela dentro del compartimiento de la batería hasta que encaje en su lugar. (Fig. 2) 3.

  • Page 24: Operación De Aspirado En Seco

    OPERACIÓN DE ASPIRADO EN SECO ADVERTENCIA: ASEGÚRESE DE LEER, COMPRENDER Y APLICAR LA INFORMACIÓN DE LA SECCIÓN “INSTRUCCIONES DE SEGURIDAD Y ADVERTENCIAS”. NO ASPIRE EN ZONAS CON GASES, VAPORES O POLVOS INFLAMABLES EN EL AIRE. ENTRE LOS GASES O VAPORES INFLAMABLES SE INCLUYEN, SIN LIMITACIÓN A, LOS SIGUIENTES: FLUIDO DE ENCENDEDOR, LIMPIADORES TIPO SOLVENTES, PINTURAS EN BASE A ÓLEO, BENCINA, ALCOHOL O SPRAYS DE AEROSOLES.

  • Page 25: Operación De Aspirado En Mojado

    OPERACIÓN DE ASPIRADO EN MOJADO Nota: El filtro incluido puede usarse para aspirar en seco o mojado. 1. Verifique que el filtro del cartucho esté montado de forma segura. (Fig. 5) Para obtener instrucciones de instalación, consulte la página 12. 2.

  • Page 26: Funcionamiento Del Adaptador De La Boquilla Del Inflador

    1. Asegúrese de que el depósito de recolección esté vacío antes de usarlo como soplador. 2. Conecte la manguera en el puerto de soplado. (Fig. 13) 3. Inserte los accesorios requeridos en el extremo libre de la manguera. 4. Asegúrese de que la batería esté instalada correctamente. (Fig. 14) Para obtener instrucciones de instalación, consulte la página 7.

  • Page 27: Mantenimiento

    5. Inserte la boquilla del inflador en la válvula de aire del artículo que se está inflando. (Fig. 19) 6. Encienda el motor moviendo el interruptor hacia la posición “I” (ENCENDIDO). Una vez que haya completado el inflado, apague el motor colocando el interruptor en la posición “O” (APAGADO).

  • Page 28: Instalación Y Limpieza Del Filtro De Cartucho

    REPARACIONES Las reparaciones de esta aspiradora en seco/mojado deben ser realizadas solo por personal de servicio calificado, usando piezas de repuesto idénticas a las originales. INSTALACIÓN Y LIMPIEZA DEL FILTRO DE CARTUCHO INSTALACIÓN DEL FILTRO DE CARTUCHO 1. Verifique que la batería esté desconectada. (Fig. 1) 2.

  • Page 29: Resolución De Problemas

    RESOLUCIÓN DE PROBLEMAS Problema Posible causa Solución La batería no tiene energía. Cargue la batería. La batería no se insertó Inserte la batería correctamente. correctamente. La aspiradora no funciona. Asegúrese de usar solo la Está usando una batería incorrecta. batería y cargador incluidos con su producto.

  • Page 30: Vista En Detalle

    VISTA EN DETALLE...

  • Page 31: Lista De Piezas

    LISTA DE PIEZAS Pieza Número de dibujo Descripción Cantidad Armado del cabezal de alimentación 551346102 Conjunto de piezas del filtro de cartucho 551346103 Tuerca retén Tanque recolector 551346105 Seguro 551346106 Boquilla de utilidad adaptable 551346114 Adaptador de rastrillo para pelo de mascota 551346113 Adaptador de cepillo de polvo 551346110...
