Summary of Contents for Disc-O-Bed XL Combo Kit 30002BOEP

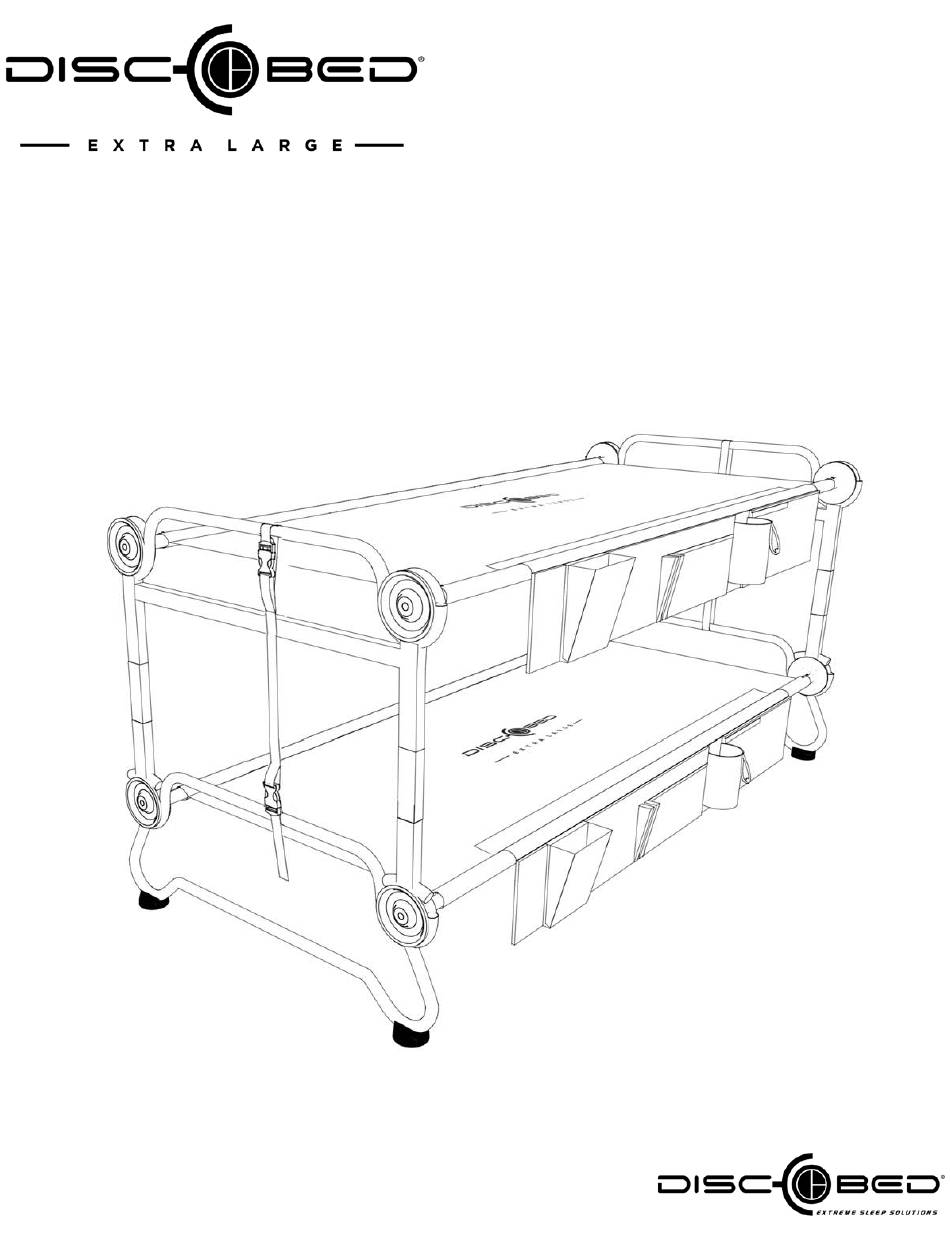

- Page 1 Disc-O-Bed® XL Combo Kit Item 30002BOEP Includes 2 organizers, 4 leg extensions & 4 footpads Ensemble Disc-O-Bed® XL Article 30002BOEP Inclus 2 pochettes de rangement, 4 rallonges des Assembly Instructions jambes et 4 coussinets de sol Instructions de montage discobed.com...
- Page 2 IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY IMPORTANT, À CONSERVER POUR DE FUTURS BESOINS DE RÉFÉRENCE : À LIRE SOIGNEUSEMENT IMPORTANT INFORMATION CONCERNING THIS PRODUCT TO PREVENT SERIOUS OR FATAL INJURIES Keep these instructions for future reference Read carefully and fully understand the manufacturer’s assembly. Care and special attention should be used where a warning is indicated.
-
Page 3: Accessories Accessoires
PARTS PIÈCES 2x Sleeping Mats 2x Matelas 4x Stack Adapters 4x Adaptateurs pour superposition 2x Straight End Frames 2x Cadres droits d’extrémité 8x Discs 2x Locking Straps 8x Disques 2x Sangles de vérouillage 2x Rounded End Frames 2x Cadres arrondis d’extrémité 4x Straight Side Rails / 4x Barres latérales droites 8x Swaged Side Rails / 8x Barres latérales embouties ACCESSORIES... - Page 5 Rounded Frame Assembly Instructions Instructions de montage des cadres arrondis discobed.com...
- Page 6 STEP 1. SECURING DISC TO SWAGED SIDE RAIL ÉTAPE 1. FIXEZ LE DISQUE À LA BARRE LATÉRALE EMBOUTIE 1.1. Holding swaged rail, press pin (A) down and hold. 1.1. En tenant la barre emboutie appuyez et maintenez enfoncée la tige (A). 1.2.
- Page 7 STEP 2. CONNECTING SWAGED SIDE RAIL TO STRAIGHT SIDE RAIL ÉTAPE 2. RACCORDEZ LA BARRE LATÉRALE EMBOUTIE À LA BARRE LATÉRALE DROITE 2.1. Attach a swaged side rail (completed in step 1) to a straight rail. 2.1. Attachez une barre latérale emboutie (voir étape 1) à une barre droite. Make sure they slide into one another completely.
- Page 8 STEP 4. SECURING EACH DISC INTO THE END FRAME ÉTAPE 4. FIXEZ CHAQUE DISQUE DANS LE CADRE DE LIT 4.1. Make sure pin (A) is visible, is not covered by the sleeping mat and is facing inwards. Check all four bed posts (see diag.
- Page 9 THE ASSEMBLY OF YOUR DISC-O-BED®XL ROUND FRAME SINGLE COT IS NOW COMPLETE. LE MONTAGE DE VOTRE LIT SIMPLE DISC-O-BED® XL À CADRES ARRONDIS EST MAINTENANT TERMINÉ. STEP 5. STRAIGHT FRAME ASSEMBLY ÉTAPE 5. LE MONTAGE DES CADRES DROITS 5.1. Follow steps 1 - 4 to complete the assembly of the straight frame single cot.
- Page 11 Bunk Assembly Instructions Instructions de montage pour les lits superposés discobed.com...
- Page 12 STEP 1. REMOVE FOOT PLUGS ÉTAPE 1. RETIREZ LES BOUCHONS DE PIED 1.1. Remove the 4 foot plugs from the straight bed end frame. 1.1. Retirez les 4 bouchons de pied du cadre d’extrémité droit STEP 2. ATTACH STACK ADAPTERS TO STRAIGHT LEG BED END FRAME ÉTAPE 2.
- Page 13 STEP 3. STACK STRAIGHT END FRAME ONTO ROUNDED END FRAME ÉTAPE 3. SUPERPOSEZ LE CADRE D’EXTRÉMITÉ DROIT SUR LE CADRE D’EXTRÉMITÉ ARRONDI 3.1. Place straight end frame (fitted with stack adapters completed in step 2) onto rounded end frame. 3.1. Placez le cadre d’extrémité droit (avec les adaptateurs tel qu’expliqué à l’étape 2) sur le cadre d’extrémité arrondi. STEP 4.
- Page 14 YOU HAVE NOW SUCCESSFULLY COMPLETED THE ASSEMBLY OF YOUR DISC-O-BED® XL BUNK. VOUS AVEZ MAINTENANT MONTÉ AVEC SUCCÈS VOS LITS SUPERPOSÉS DISC-O-BED® XL. We hope that you are completely happy with our product and it is exactly what you expected.
- Page 15 Bench Setup La conversion du banc discobed.com...
- Page 16 STEP 1. SETTING UP BACK REST ÉTAPE 1. POSITIONNEMENT DU DOSSIER 1.1. Lift discs 1 and 2 out of bed end frame of top cot. 1.1. Soulevez les disques 1 et 2 du cadre d’extrémité du lit supérieur. 1.2. Place discs 1 and 2 on bed end rail of bottom cot. 1.2.
- Page 17 1.3 Les disques doivent être posés entre le cadre de lit et l’adaptateur de superposition. Les disques ne devraient pas rouler vers l’avant. YOU HAVE NOW SUCCESSFULLY COMPLETED THE ASSEMBLY OF YOUR DISC-O-BED® XL BENCH. VOUS AVEZ MAINTENANT MONTÉ AVEC SUCCÈS VOTRE BANC DISC-O-BED® XL...
- Page 18 BENCH BACK TO A BUNK CONFIGURATION Make sure pin (A) is facing inwards and not covered by sleeping mat. NOTEZ BIEN LORS DE LA RECONVERSION DE VOTRE BANC DISC-O-BED® XL EN LITS SUPERPOSÉS Assurez-vous que la tige (A) soit tournée vers l’intérieur et non couverte par le matelas.
- Page 19 Accessories Assembly Instructions Instructions de montage pour accessoires discobed.com...
- Page 20 Side Organizer Pochettes D’organisation Latéral Footpads Coussinets De Sol...
- Page 21 Leg Extensions Rallonges Des Jambes Single cot, straight frame assembly instructions Instructions de montage du cadre droit de lit simple Bunk assembly instructions Instructions de montage des lits superposés...
- Page 22 Straight Frame Package Instructions Instructions pour le rangement des cadres droits Rounded Frame Package Instructions Insructions pour le rangement des cadres arrondis...
- Page 24 5 POINT CHECK LIST Make sure that these simple checks are followed PRIOR TO EACH use of your Disc-O-Bed® XL. 1. The pin (B) is securely locked in to the disc. STEP 1 page 5. 2. Side rails fit into one another completely. Should feel smooth to the touch. STEP 3 page 6.
-
Page 25: Limited Warranty
LIMITED WARRANTY DISC-O-BED® (“MANUFACTURER”) warrants only that this product shall be free from defects in materials and workmanship for a period of one year after the date of delivery. If within the applicable warranty period, (i) the purchaser discovers any defects in the materials or workmanship of this product and (ii) notifies MANUFACTURER in writing of such defects and returns the defective product to MANUFACTURER, MANUFACTURER shall repair or replace the defective product, or, at MANUFACTURER’s sole option, refund the purchase price for the defective product. -
Page 26: Important Safety Warning
If you have any questions, comments or concerns, please don’t hesitate to contact us: Disc-O-Bed® Retail, Inc. 2408 Tech Center Pkwy STE 100, Lawrenceville, GA 30043 USA Toll Free: +1 800.613.0910 Monday – Friday 8:30 to 5:00pm (EST) cs@discobed.com...
