Malmbergs 99 170 31 Instruction Manual

Box Dimmer
100W LED
Brugsanvisning / Instruction Manual
Käyttöohje / Bruksanvisning

EMC Standard (EMC)

EN 60669-2-1:2004+A1:2009+A12:2010 (Clause 26)
EN55015:2013+A1:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN61547:2009
EN62493:2015

Safety Standard (LVD)

EN 60669-2-1:2004 + A1:2009 + A12:2010
EN 60669-1:2018

RoHS Standard (RoHS)

Directive (EU) 2015/863 amending
2011/65/EU

DECLARATION OF CONFORMITY

We hereby certify that the device satisfies the provisions for
CE/Nemko markings in accordance with the EU directives (LV
Directive 2014/35/EU, EMC Directive 2014/30/EU, RoHS
Directive (EU) 2015/863 amending 2011/65/EU) as described
in this manual.
For and on behalf of:
Malmbergs Elektriska AB, Sweden.
Mr. Magnus Johansson / Product Manager
Date: 04 July, 2019
Malmbergs Elektriska AB (publ)
PO Box 144, SE-692 23
Kumla, SWEDEN
Phone: +46 (0)19 58 77 00
info@malmbergs.com
www.malmbergs.com
99 170 31
DK
DÅSE LYSDÆMPER LED, CR
TEKNISKE DATA
Mærkespænding
Frekvens
Maximum belastning
Minimum belastning
Lysdæmper type
Dæmpbare LED Lyskilder
Halogen belysning 230V
Glødepærer
Husker lysniveau efter afbrudt
spænding
Vægt
Drift temperatur
Lager temperatur
Kapslingsklasse
Drift temperatur
Maximal kapslings temperatur
Lager temperatur
Luftfugtighed

INSTALLATION

Læs vejledningen omhyggeligt. Ukorrekt installation vil kunne
beskadige lysdæmperen.
1. Installationen skal udføres af elektriker.
2. Installationen skal udføres i overensstemmelse med lokal
installations praksis.
3. Produktet forbindes som forbindelsesskema viser.
4. Forbind "aldrig" de hvide styre trykledninger til fase, nul
eller jord.
5. Installer "aldrig" mere end 1 lysdæmper i en vægdåse.
6. Produktet må kun anvendes indendørs.
DK
7. Installer ikke produktet tæt på brandbare materialer.
EN
FI
NO
SE
ANVENDELSE
Tænd og sluk lyset
Et kort tryk på trykkontakt, vil tænde og slukke lyset. Lysdæm-
peren husker seneste lysniveau og vil indstille sig på dette når
lysdæmperen tændes med et kort tryk.
Reguler lyser op og ned
a. Når lyset er tændt, holdes trykkontakten inde og lyset vil
regulere op eller ned. Når trykkes slippes opretholdes valgte
lysniveau.
b. Er regulerings retningen forkert, så slip trykkontakten og
tryk langvarigt igen og lysdæmperen regulerer modsat.
c. Hvis trykkontakten holdes inde i længere tid mens lyset er
tændt, så vil regulering stoppe når minimum eller maximum
lysniveau er nået.
d. Når trykkontakten slippes vil lysniveau opretholdes på det
niveau, hvor trykkontakten blev sluppet.
FORBINDELSESSKEMA
EN
BOx DIMMER, RC

TECHNICAL DATA

220-240V ~ Operating voltage
50Hz Frequency
200W Maximum load
5W Minimum load
CR - Bagkants lysdæmper Dimming type
5-100W Dimmable LED lamps
5-200VA/W Halogen lighting 230V
5-200VA/W Incandescent lighting
Memory function after power failure
Ja
Weight
27 g
Operating temperature
-10ºC – +40ºC
Storage temperature
-25ºC – +70ºC
IP rating
IP20
Operating temperature
-5ºC – +45ºC
Storage temperature
-30ºC – +80ºC
Maximum housing temperature
85ºC
Relative humidity
90% (Ikke kondenserende)
INSTALLATION
Read the instructions carefully. Incorrect installation may dam-
age the dimmer beyond repair.
1. Installation must be carried out by a qualified electrician.
2. Installation must be carried out in accordance with the local
3. Connect according to the wiring diagram below.
4. Never connect the white control wires to mains live, neutral
5. Install only one dimmer per wall box.
6. Indoors use only.
7. Do not install or operate close to flammable materials.

OPERATION

Turning the light on or off

Press and release the bell-press switch once to turn the dimmer
(light) on or off. The dimmer will remember the last dim level
(light intensity) where it was turned off and returns to the same
light level when turning on again.

Dimming up or down

a. When the light is on, press and hold the bell-press switch,
b. Should the dimming direction be incorrect, release the bell-
c. If the bell-press switch is continuously pressed while the
d. When the bell-press switch is released, the light level will

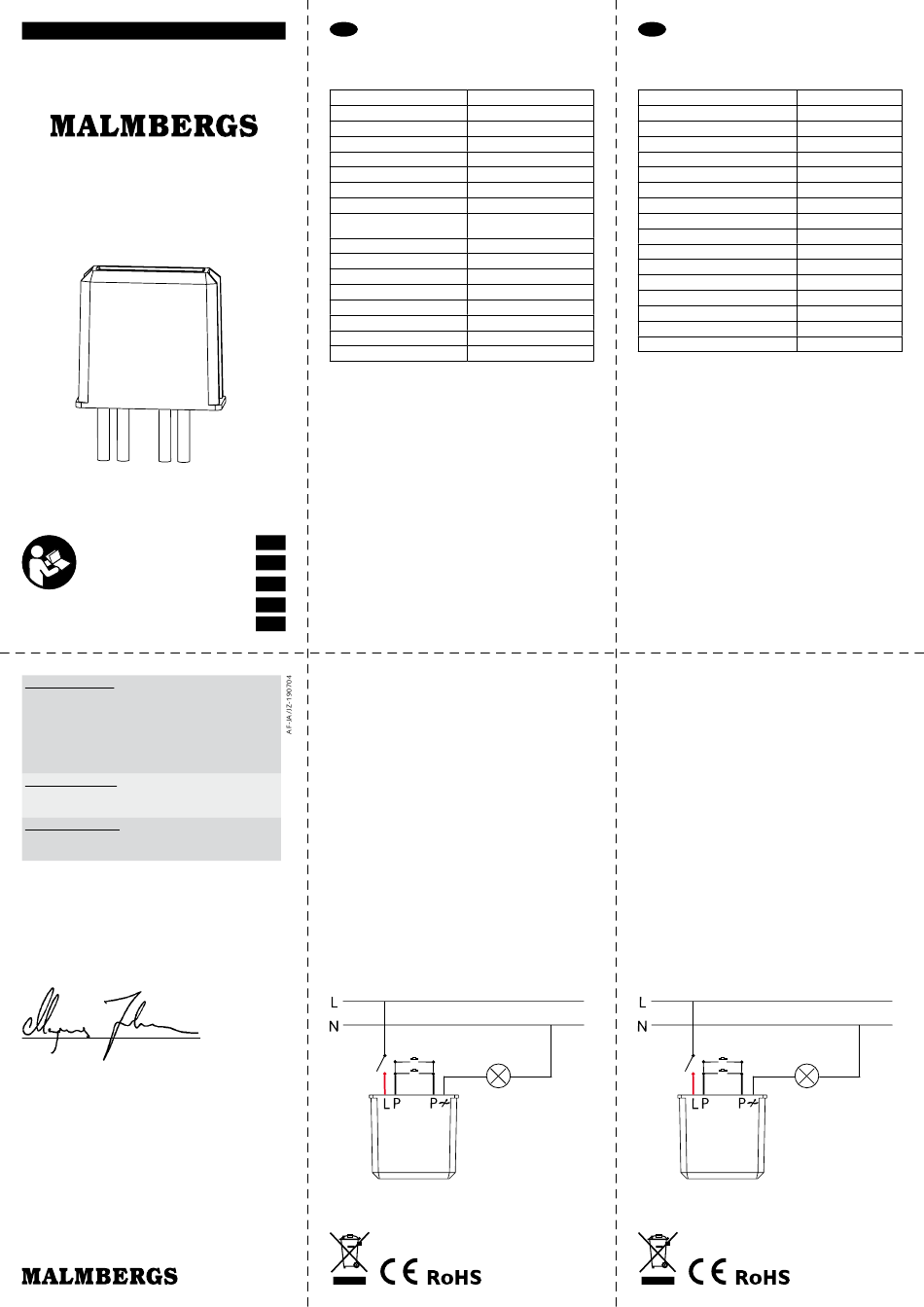

WIRING DIAGRAM

220-240V ~
Trailing edge (RC)
5-200VA/W
5-200VA/W
-10ºC – +40ºC
-25ºC – +70ºC
-5ºC – +45ºC
-30ºC – +80ºC
90% (non condensing)
code of practice.
or earth.
the light will dim either up or down, release the switch at
the desired light level.
press switch momentarily and press and hold again, the dim
direction will be reversed.
light is on, the light will stop when maximum or minimum
light intensity is reached.
remain at the intensity at the instance when the switch was
released.
50Hz
200W
5W
5-100W
YES
27 g
IP20
85ºC
