- Page 1 澳标零火线开关系列 使用说明书 （本说明书以两路开关为例） （图片仅供参考） 2015 南京物联传感技术有限公司 出版号：2015-0618.V01...
- Page 2 欢迎您使用Wulian澳标零火线开关系列产品说明书 ● 是南京物联传感技术有限公司的注册商标，本说明书中提到的所有其他产品名称或 商标是其各自品牌所有者的商标或注册商标。 ●使用前请您认真阅读产品使用说明书，确保正确地、安全地使用。 ●Wulian澳标零火线开关系列产品（以下简称“本产品”）为南京物联传感技术有限公司（以 下简称“我司”）出品的智能家居控制类产品。本产品需要与智能家居相应APP客户端同步使 用，并须使用本产品自带的配件，如您未正确地安装及使用本产品，而造成的损失，我司将不 承担任何责任。 ●我司随时可能对本说明书中的产品信息进行更新，恕不另行通知。请您及时关注我司资讯， 自行下载最新版APP客户端。 ●未经我司的明确书面许可，任何个人及企业不得复制本说明书的全部或部分内容，不得使用我司 注册商标。对非法使用我司商标的行为，我司将依法追究行为人及企业法律责任。 ●欢迎您登录我司官网www.wulian.cc，了解更多智能家居产品信息。...
- Page 3 产品展示 状态指示灯 触控按钮 系统指示灯 多功能按键 螺丝孔 主体 装饰盖...
- Page 4 基本功能 通过智能家居APP客户端，可实时查看设备当前工作状态。 可通过移动智能终端，远程控制设备通、断电。 通过与绑定开关联动，可实现多个开关控制一路设备，或一个开关控制多路设备的无线自由控制。 软件下载 下载方式一： 请扫描本产品包装盒上的二维码，下载最新版本软件客户端。 下载方式二： 官网下载地址：http://www.wulian.cc/service.shtml 温馨提示：初次使用时，请仔细阅读软件说明文档并及时关注我司资讯，请及时更新下载最新版本 软件。...
- Page 5 安装指导 ①墙面暗盒内电源线接入本产品接线端子。 Ｌ Ｎ Ａ Ｂ 接口 单 路 两路 L 火线 零线 A 一路负载输出 一路负载输出 二路负载输出 注：安装前请先确认电源已关闭！电工 作业危险，非专业人士不擅自操作！...
- Page 6 ②取下装饰盖，用两颗螺丝，将本产品固定在墙面暗盒内（安装方法与普通墙面开关安装方法相似）。 主体 暗盒 装饰盖...
- Page 7 ③装上装饰盖，安装完成（装上装饰盖前，请先进行联网设置）。 装饰盖 墙面 1.3m...
- Page 8 联网设置 ①设置---加入ZigBee网络 快击【多功能按键】4次，申请加入ZigBee网络；搜索网络中，【系统指示灯】呈绿色快速闪烁4次； 成功入网后，【系统指示灯】呈绿色长亮2秒后熄灭。 系统指示灯 连续快击4次 绿色闪烁，成功入网后， 绿色长亮2秒熄灭...
- Page 9 ②设置---绑定 按住【多功能按键】，同时快击【开关键】1次，后松开【多功能按键】，【系统指示灯】闪烁1 次，发出绑定请求；20s内操作另一端的绑定设备。若绑定成功，【系统指示灯】闪烁3次，绑定失 败，【系统指示灯】闪烁6次。 注：解除绑定操作方式和绑定步骤一致。...
- Page 10 ③设置---退出ZigBee网络 长按【多功能按键】10秒，【系统指示灯】呈绿色闪烁4次熄灭，本产品恢复为出厂设置，同时退出 ZigBee网络。 系统指示灯 长按10秒 闪烁4次熄灭----退网成功， 恢复出厂设置...
- Page 11 注： ●设置前，请确认无线网关（需另外购买）正常工作，本产品处于网关有效通信距离内；如需远程控 制，请将网关接入广域网。 ●当本产品需要加入到其他网关时，请先退出当前网关，再进行联网设置。 使用指南 1、面板上每个触控按钮，可对应一路负载开关。反复单击按键，可轻松切换负载状态。当负载开关 为开时，【状态指示灯】长亮；当负载为关时，【状态指示灯】熄灭。 2、通过各类移动智能终端操作。...
- Page 12 安装使用注意事项 ●安装前请先切断电源！带电作业危险，非专业人士不得擅自操作！ ●本产品务必安装在塑料暗盒中！如果安装在金属暗盒中，则可能削弱无线通信信号，从而降低通讯 效率。 ●本产品应安装在干燥清洁的地方，以免内部元器件受潮或其他杂物进入而影响使用效果。 ●若本产品发生故障，非专业人员不得拆开产品，应送到当地维修点进行维修，或直接与我司客服联 系。...
- Page 13 规格参数 结构参数 外形尺寸（长×宽×高，mm） 116.5×75×36.4 材质、颜色 PC+ABS、白色 最小安装高度 1.3m 阻燃等级 UL94 V-0 净重（g） 通用参数 250Vac， 50Hz 电源参数 额定最大电流 ≤0.3W 待机功耗...
- Page 14 最大阻性负载 2500W（白炽灯、卤素灯等阻性负载） 最大感性、容性负载 1500W（节能灯，日光灯，LED等感性、容性负载） 工作环境温湿度 -10℃～+40℃/≤95%RH（不凝结） 射频参数 通讯协议 IEEE 802.15.4 ZigBee/SmartRoom 天线类型 PCB天线...
- Page 15 订购信息 Wulian澳标零火单路10A开关 产品名称 Wulian澳标零火两路10A开关 产品型号 WL-ZCSWNPW-S1322-01 WL-ZCSWNPW-S1312-01 材质、颜色 PC+ABS，白色 PC+ABS，白色 货号 WLPN141018017 WLPN141018016...
- Page 16 南京市雨花台区凤集大道15号创业创新城-北柚11栋 邮编：210039 服务热线：400-928-9288 官网：www.wulian.cc...

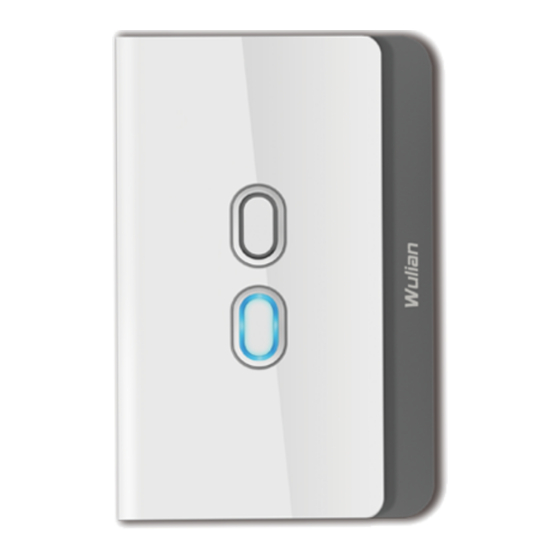

- Page 17 Smart Wall Switch (Australian Type, Two-Gang, L&N) User Manual (Picture for Reference Only) ©2015 Nanjing IOT Sensor Technology Co., Ltd. Publication Number: 2015-0618.V01...
- Page 18 Nanjing IOT Sensor Technology Co., Ltd. (hereinafter referred to as “Wulian”). This product shall be used with smart home APP as well as the supplied accessories. Wulian is not responsible for any loss due to improper installation and usage of this product.
-
Page 19: Product Illustration
Product Illustration System Indicator Touch Button System Indicator Multi-Functional Key Tapping Hole Main Body Housing... -
Page 20: Software Download
Option A: Download the latest smart APP by scanning QR code on the package box of this product. Option B: iOS user can download the APP by searching "Wulian Smart home" in "APP Store". Android user can download the APP by searching "Wulian Smart home" in "Google Play". -
Page 21: Installation Steps
Installation Steps ①Connect power line to connecting terminal of this product in the wall inner box. Ｌ Ｎ Ａ Ｂ Port O ne-Gang Two-Gang L Live Line Null Line A One-Gang Load Output Two-Gang Load Output Notes: Cut down power before installation! It’s dangerous to operate with power on, non-professional operation is strictly prohibited! - Page 22 ②Remove the housing, and fix this product via 2*screw in the wall inner box (Installation method is same as that of common wall switch). Main Body Inner Box Housing...
- Page 23 ③Close the housing to finish installation (Please join the network before closing the housing). Housing Wall 1.3m...
-
Page 24: Network Setting
Network Setting 1.Add ZigBee Network Quickly click [Multi-Function Key] 4 times to apply for joining ZigBee network. While searching network, [System Indicator] flashes green 4 times quickly. After joining ZigBee network successfully, [System Indicator] stays green 2s, and then goes out. System Indicator Quickly click [Multi-Function Key] 4 times. - Page 25 2. Binding Long press [Multi-Functional Key] while click [ON/OFF Key] once quickly. Then loosen [Multi-Function Key], [System Indicator] flashes once to send binding request. Bind device that requires binding within 20S with same steps. If binding succeeds, [System Indicator] flashes 3 times. If binding fails, [System Indicator] flashes 6 times.
- Page 26 3.Exit ZigBee Network Long press [Multi-Functional Key] 10S. [System Indicator] flashes green 4 times, and then goes out to restore to factory setting. Meanwhile, this product exits ZigBee network. System Indicator Long press [Multi-Function Key] 10S. [System Indicator] flashes 4 times, and then goes out to exit ZigBee network and restore to factory setting.
- Page 27 Notes: ●Before setting, please confirm gateway(additional purchase) works normally. Make sure this product is within effective communication range of gateway. If remote control is required, please connect gateway to wide area network. ●When this product needs joining other gateways, please exit the current gateway before networking. User Guide 1.Each [Touch Button] on the panel is for switching on/off one-gang load.
- Page 28 Cautions ●Cut down the power before installation! It’s dangerous to operate with power on. Non-professional operation is strictly prohibited. ●This product must be installed in the plastic box! Installation in the metal cassette may weaken wireless communication signals so that it may lower the communication efficiency. ●This product should be installed in dry and clean place to prevent inner component from dampness or other debris.
-
Page 29: Product Parameter
Product Parameter Structure Parameter Overall Dimension (L×W×H, mm) 116.5×75×36.4 Material & Color PC+ABS、White Flame Retardant Rating 1.3m The minimum installation height UL94 V-0 Net Weight (g) General Parameter 250Vac， 50Hz Power Parameter Maximum Rated Current ≤0.3W Stand-by Power Consumption... - Page 30 Maximum Load Impedance 2500W(Incandescent Lamp/Halogen Lamp ) Maximum Inductive/Capacitive Load 1500W(Energy Saving Lamp/Fluorescent Lamp/LED) Working Temperature/Humidity -10℃～+40℃/≤95%RH(Noncondensing) Radio Frequency Parameter Communication Protocol IEEE 802.15.4 ZigBee/SmartRoom Antenna Type PCB Antenna...
-
Page 31: Purchase Information
Purchase Information Smart Wall Switch (Australian Type, Smart Wall Switch (Australian Type, Product Name Two-Gang, L&N, 10A) One-Gang, L&N, 10A) Model WL-ZCSWNPW-S1322-01 WL-ZCSWNPW-S1312-01 Material & Color PC+ABS，White PC+ABS，White Item No. WLPN141018017 WLPN141018016... - Page 32 Building 11, No.15, Fengji Road, Yuhuatai District, Nanjing (P. C.: 210039) Email: overseas@wuliangroup.com Service Hotline: 400-889-2891 www.wulian.cc/english...
