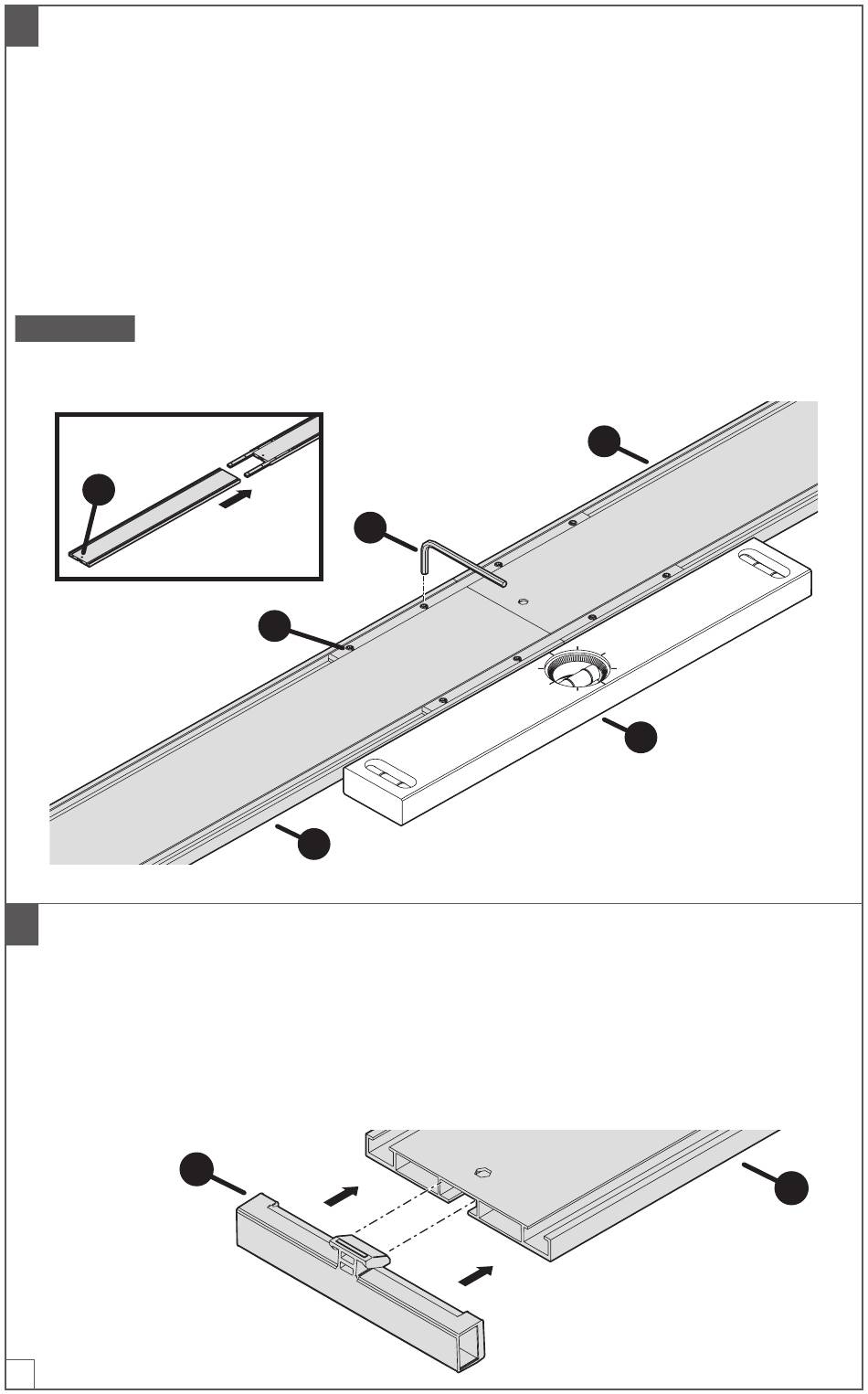

3 Führungsschienen anbringen
a. Die Führungsschiene (D) auf die Verbindungsstäbe schieben, dabei
darauf achten, dass sich das Loch der Führungsschiene (1) am von den
Verbindungsstäben entfernten Ende befindet.
b. Eine Wasserwaage (2) oder ein Lineal einsetzen, um sicherzustellen, dass die
verbundenen Führungsschienen korrekt ausgerichtet sind. Die Stellschrauben
(AA) in den Verbindungsstäben auf der Führungsschiene (D) mit dem
Sechskantschlüssel (DD) jetzt vollständig anziehen.
c. Für die XL-Führungsschiene und die Verlängerung der Führungsschiene: Die
Schritte a und b wiederholen, bis alle Führungsschienenabschnitte montiert sind.
ACHTUNG Stellen Sie sicher, dass die Stellschrauben fest angezogen sind, aber nicht
zu fest, um eine Beschädigung der Führungsschiene zu vermeiden. Die empfohlene
Schraubfestigkeit ist eine Viertelumdrehung über den festen Anschlag hinaus.
1
4 Verstellbare GripMaxx
a. Installieren Sie die verstellbare GripMaxx
Führungsschienenbaugruppe (D).
b. Vergewissern Sie sich, dass die GripMaxx
entsprechenden Backe auf der Führungsschiene mit GripMaxx
c. Neigen Sie die verstellbare GripMaxx
Führungsschienenbaugruppe (D) gleitet.
86
AA
D
-Klemme installieren
™
E
DD
-Klemme (E) an der Unterseite der
™
-Oberfläche der Klemme zur
™
-Klemme (E), damit sie in die
™
C
2
-Klemme (C) zeigt.
™
D
