3

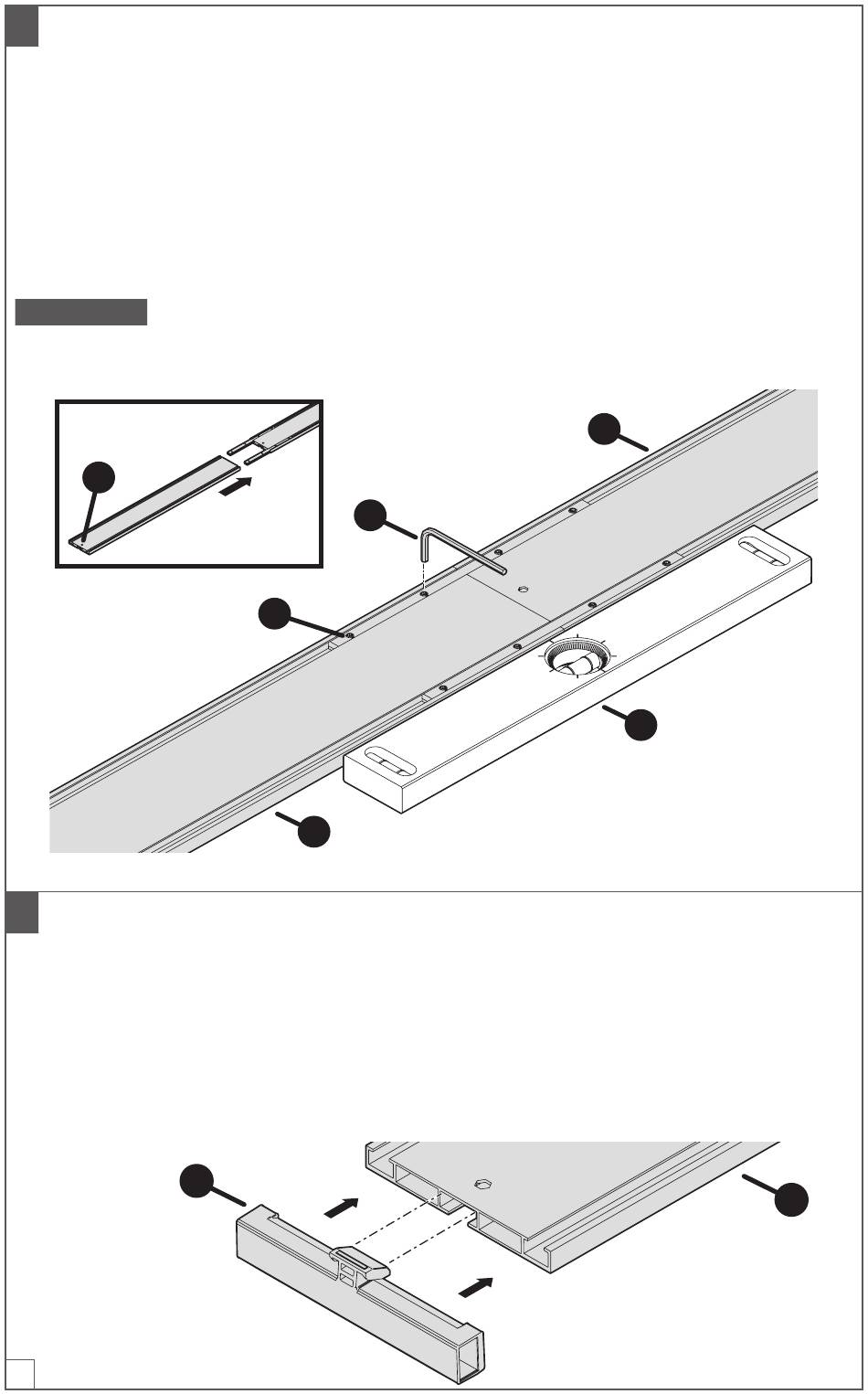

Fixez les rails de guidage
a. Faites glisser le rail de guidage (D) sur les barres de raccordements, en vous assurant
que le trou du rail de guidage (1) est le plus éloigné des barres de raccordement.
b. Utilisez un niveau (2) ou une règle pour vous assurer que les rails de guidage connectés
sont correctement alignés. Serrez complètement les vis pression (AA) dans les barres
de raccordement sur le rail de guidage (D) à l'aide de la clé hexagonale (DD).
c. Pour le guide de bord droit XL et l'extension du guide de bord droit : répétez les
étapes a et b jusqu'à ce que toutes les sections du rail de guidage soient assemblées.
ATTENTION
Assurez-vous que les vis pression soient bien serrées, mais ne
les serrez pas trop pour ne pas endommager le rail de guidage. L'étanchéité
recommandée est de 1/4 de tour après le serrage.
1
4
Installez la pince ajustable GripMaxx™
a. Installez la pince ajustable GripMaxx
l'assemblage du rail de guidage (D).
b. Vérifiez que la surface GripMaxx
sur le rail de guidage avec la pince GripMaxx
c. Inclinez la pince GripMaxx
du rail de guidage (D).
22
AA
D
ajustable (E) pour la faire glisser dans l'assemblage
™
E
DD
(E) dans la partie inférieure de
™
de la pince fait face au patin correspondant
™
(C).
™
C
2
D
