hepco & becker 630961 00 01 Mounting Instructions

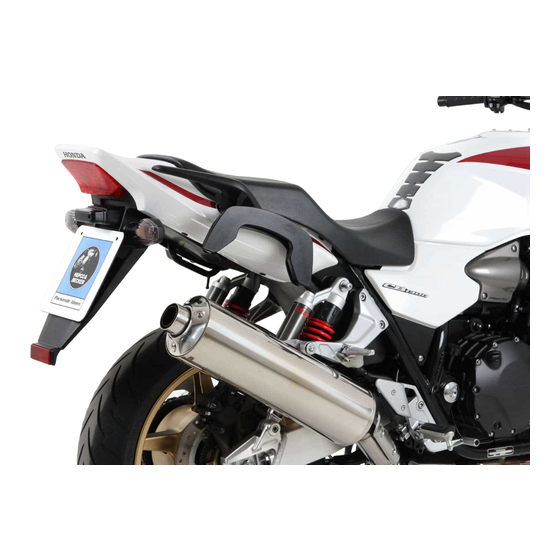

C-Bow Taschenhalter / C-Bow holder
HONDA CB 1300
ab Baujahr 2010 / from date of manufacture 2010
Artikel Nr.: / Item-no.:
961
630 00 01
Schwarz/black
Montage
INHALT
CONTENTS
2 700007063 C-Bow schwarz
1 700007316 C-Bow Halteadapter links
1 700007315 C-Bow Halteadapter rechts
4 150.787 Zylinderschraube M8 x 45mm
8 150.915 Sechskantschraube M6 x 16mm
4 151.116 Aludistanz Ø18 x Ø9 x 5mm
8 150.809 U-Scheibe Ø6,4
WICHTIG
IMPORTANT
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
Set
Verlängerung/extension
2 700007063 C-Bow black
1 700007316 C-Bow adapter left
1 700007315 C-Bow adapter right
4 150.787 allen screw M8 x 45mm
8 150.915 hexagon bolt M6 x 16mm
4 151.116 alu spacer Ø18 x Ø9 x 5mm
8 150.809 washer Ø6,4
Ratsche/Ratchet
1
