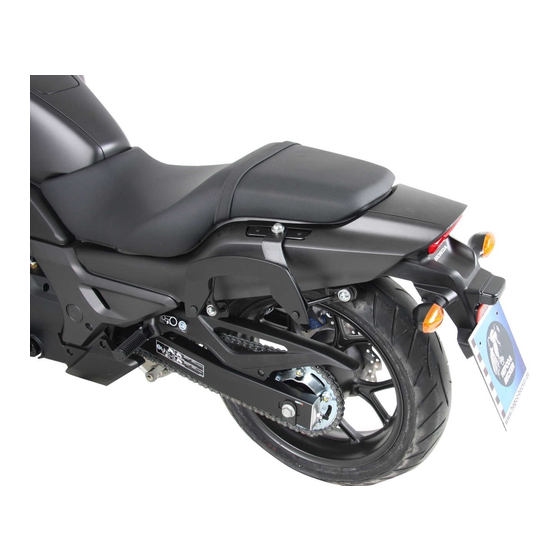

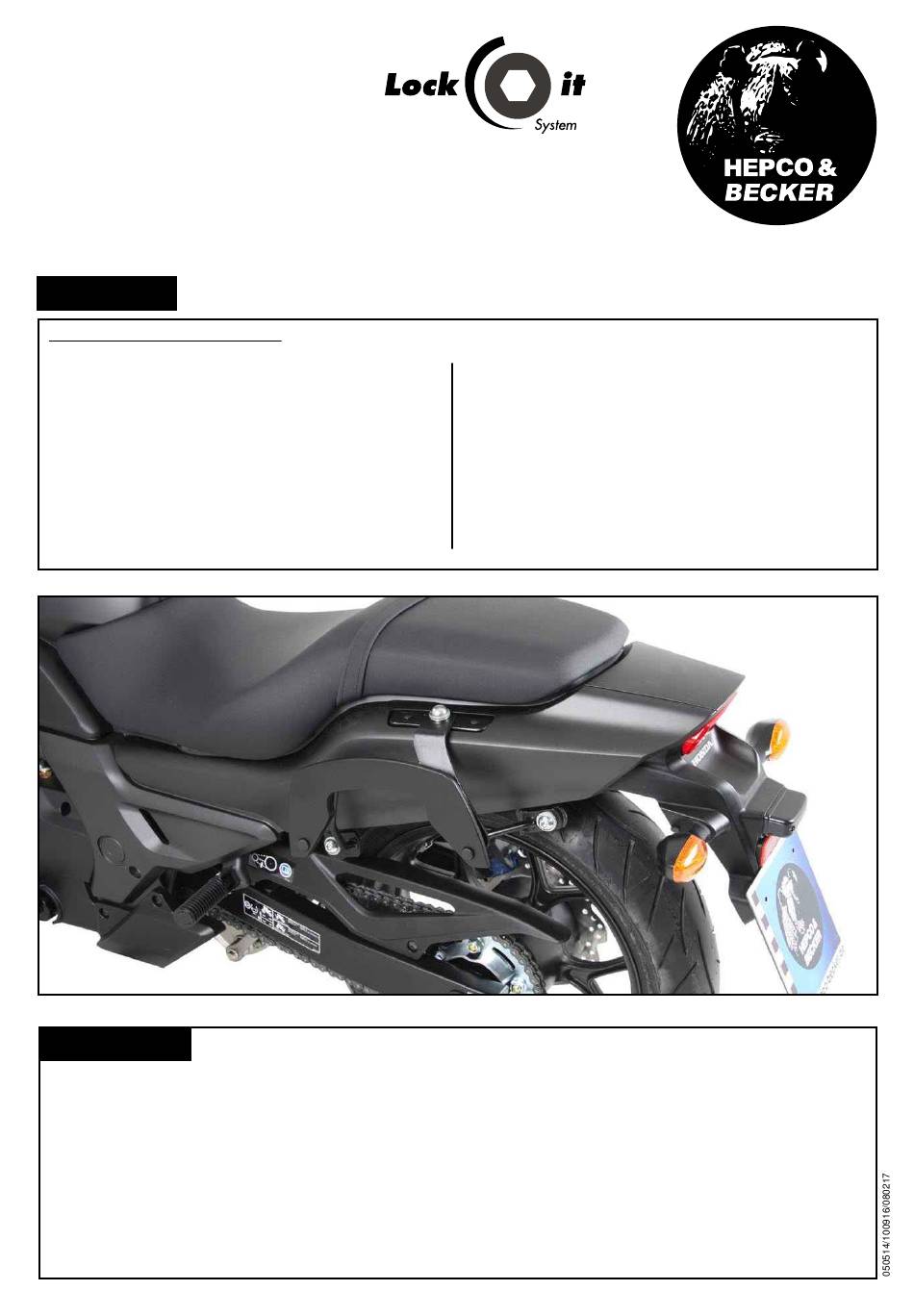

C-Bow Taschenhalter
HONDA CTX 700 / N / DCT
Artikel-Nr.:
630984 00 01
schwarz
Montage
Der Bausatz umfaßt die folgenden Teile:
Stück Bestellnr.
Bezeichnung
2
700007063
C-Bow schwarz
1
700008524
Halteadapter oben links
1
700008525
Halteadapter oben rechts
1
700008530
Halteadapter vorne links
1
700008531
Halteadapter vorne rechts
1
700008532
Halteadapter hinten links
1
700008533
Halteadapter hinten rechts
1
700008534
Verbindungsadapter links vorne
1
700008535
Verbindungsadapter links hinten
1
700008536
Verbindungsadapter rechts vorne
1
700008537
Verbindungsadapter rechts hinten
WICHTIG
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn
Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer
Fachwerkstatt überlassen. Ziehen sie alle zugänglichen Schrauben zuerst nur locker an.
Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei
angebaut ist. Anzugsmomente beachten! Nach der Montage alle Verschraubungen auf
festen Sitz kontrollieren!
Stück Bestellnr.
Bezeichnung
6
151.070
Lock-it Systemschraube
2
150.911
Linsenkopfschraube M 6 x 16
2
150.970
Linsenkopfschraube M 6 x 30
8
150.915
Sechskantschrauben M6x16
4
150.938
Linsenkopfschrauben M8 x 20
12 150.809
U-Scheibe ø6,4
4
150.810
U-Scheibe ø8,4
2
151.460
Stahldistanzen 10 x ø8 x 14 mm schwarz
4
270.117
Stopfen für M8 Gewindebohrung
8
150.704
Kunstoffkappe M6
1
