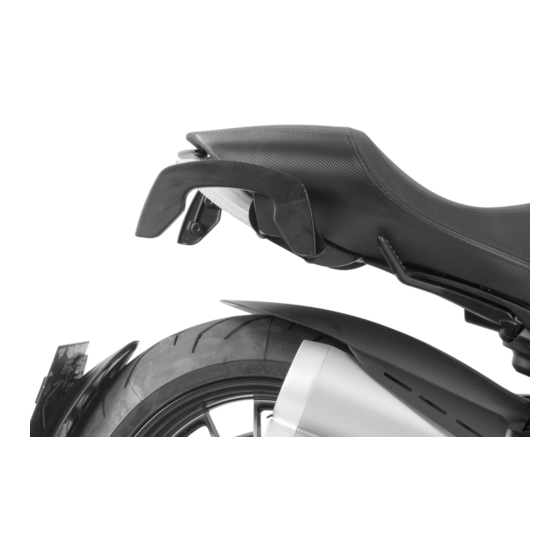

C-Bow Taschenhalter / Soft bag holder
DUCATI Diavel
ab Baujahr 2011 / from date of manufacture 2011
Artikel Nr.: / Item-no.:
7503
630
00 01
schwarz/black
INHALT
CONTENTS
2
700007063
1
700007700
1
700007701
1
700007702
1
700007703
1
Schraubensatz
6x Zylinderschraube M6 x 16mm
4x Senkkopfschraube M8 x 20mm
4x Senkkopfschraube M8 x 25mm
4x Senkscheibe Ø 8,4
6x U-Scheibe Ø 6,4
2x U-Scheibe Ø 8,4 x 3 mm
Zur Montage Schraubensicherungsmittel verwenden. Use loctite for assembly.
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
Kombinierbar mit Easy-/Alurack
Can be combined with Easy- / Alurack
C – BOW schwarz
C – BOW Adapter rechts
C – BOW Adapter links
Halteadapter rechts
Halteadapter links
Set
Verlängerung/extension
2
700007063
1
700007700
1
700007701
1
700007702
1
700007703
1
Screw kit
6x allen screw M6 x 16mm
4x countersunk screw M8 x 20mm
4x countersunk screw M8 x 25mm
4x countersunk washer Ø 8,4
6x washer Ø 6,4
2x washer Ø 8,4 x 3 mm
C – BOW black
C – BOW Adapter right
C – BOW Adapter left
Adapter right
Adapter left
Ratsche/Ratchet
1
