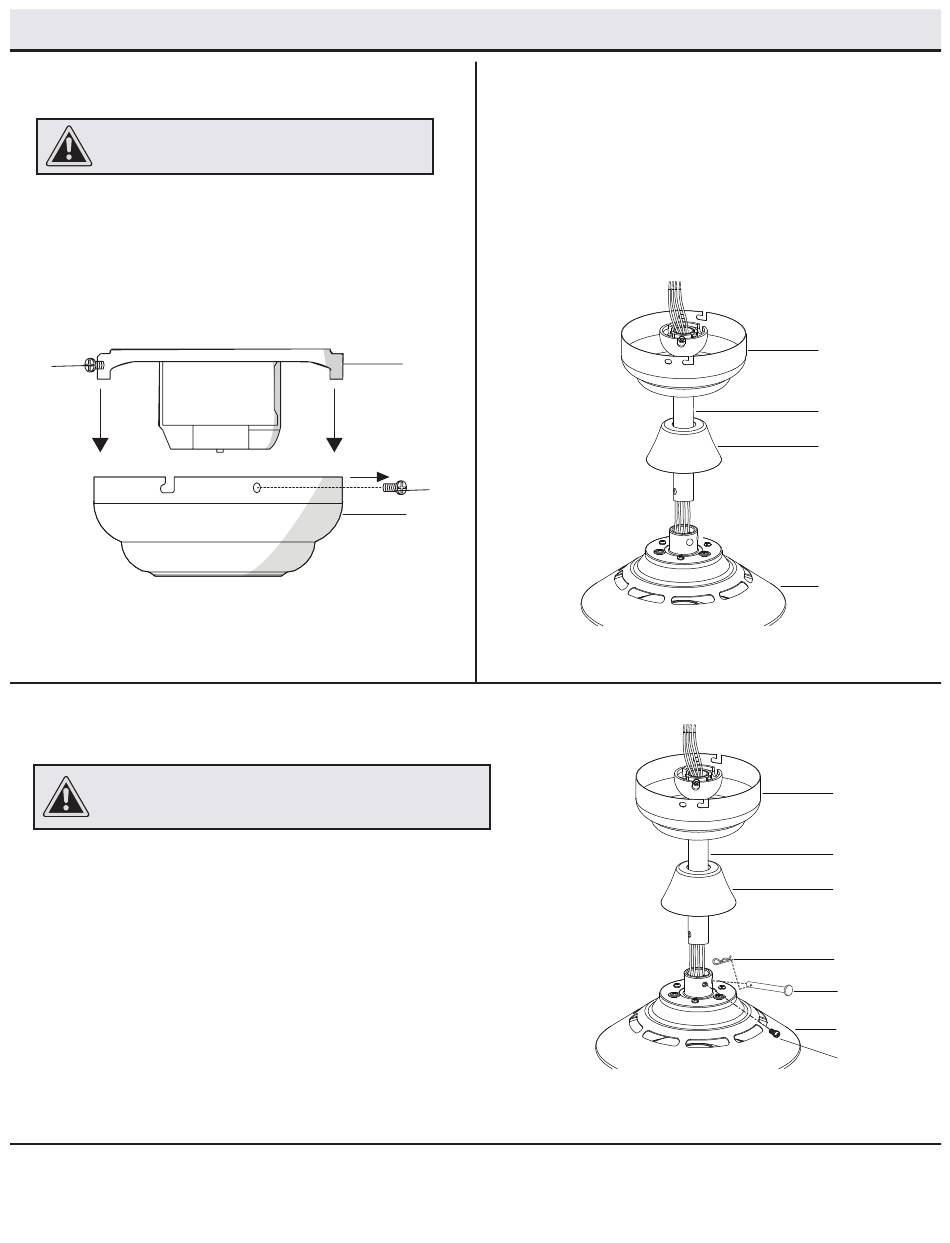

Ensamblaje - Montaje Estándar en Techo
1
Preparación para el montaje
CUIDADO: Asegúrate de que la electricidad está
cortada antes de proceder a la instalación.
□
Aflojar los dos tornillos de la cubierta (AA) ubicados en las
ranuras con forma de "L".
□
Quita y guarda los dos tornillos de la cubierta (AA) en los
orificios redondos.
AA
3
Cómo ensamblar el ventilador
CUIDADO: Para asegurar operación libre de oscilación y
evitar daños al ventilador, el tubo bajante (E) y el tornillo del
fijación (GG) tienen que quedar completamente ajustados.
□
Aflojar los tornillos de fijación (GG) en el acoplador del tubo bajante
hasta que el interior del canal quede despejado sin punta de
tornillo.
□
Retira y guarda el pasador de seguridad (FF) en el extremo del tubo
bajante (E).
□
Desliza la cubierta del cielo raso (C) hacia el tubo bajante (B).
seguida de la cubierta del acoplamiento (F). Engancha el tubo
□
bajante (E) en el acoplador hasta que el pasador de seguridad (EE)
pueda insertarse a través del orificio tanto en el tubo como en el
acoplador.
□
Inserta el pasador de seguridad (FF) a través del orificio en el
acoplador y el tubo bajante (E) para enseguida fijar el pasador de
enganche (EE) en el otro lado.
□
Ajustar los dos tornillos de fijación en el acoplador.
2
Disposición de los cables
□
Pasa los cables que salen por la parte superior del
conjunto motor-ventilador
acoplamiento (F).
□
Asegúrate de que las aberturas de ranura queden arriba
y pasa los cables a través de la cubierta (C) y enseguida
a través del conjunto tubo bajante/esfera (E).
B
AA
C
7
Favor de comunicarse con el 1-800-986 3460 para asistencia adicional.
(G) a través de la cubierta del
C
E
F
G
C
E
F
EE
FF
G
GG
