TOOLS REQUIRED
1. Drill with #2
Phillips-Head Tip
PARTS LIST
1. 12 x Horizontal crossbars
2. 4 x Center verticals
3. 2 x Right front & left rear
corner verticals
4. 2 x Left front & right rear
corner verticals
5. 4 x Front and rear grid
connecting tubes
6. 4 x Wall mount brackets
7. 18 x Horizontal slide rails
FASTENER LIST
1. 92 x
06 x ½ in. fastening screws
#
2. 08 x
10 x 1-¼ in. fastening screws
#
3. 08 x Plastic wall anchors
NOTE
Separate all parts into groups
(as shown) and familiarize. Read
all instructions before beginning
assembly.
Solutions Murales PROSLAT inc.
225 Industriel blvd, Chateauguay (QC) J6J 4Z2
1 888 691-2944
Model # 65005 / JAN21

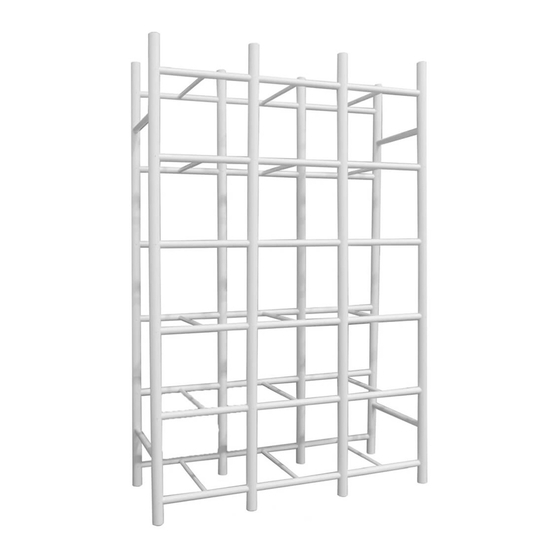

18 FILEBOX STORAGE RACK
Assembly instructions
#5
#1
#1
#6
#2
#3
#4
#2
#7
#3
