TOOLS REQUIRED
1. Drill with #2
Phillips-Head Tip
2. #2 Philips head
Screwdriver

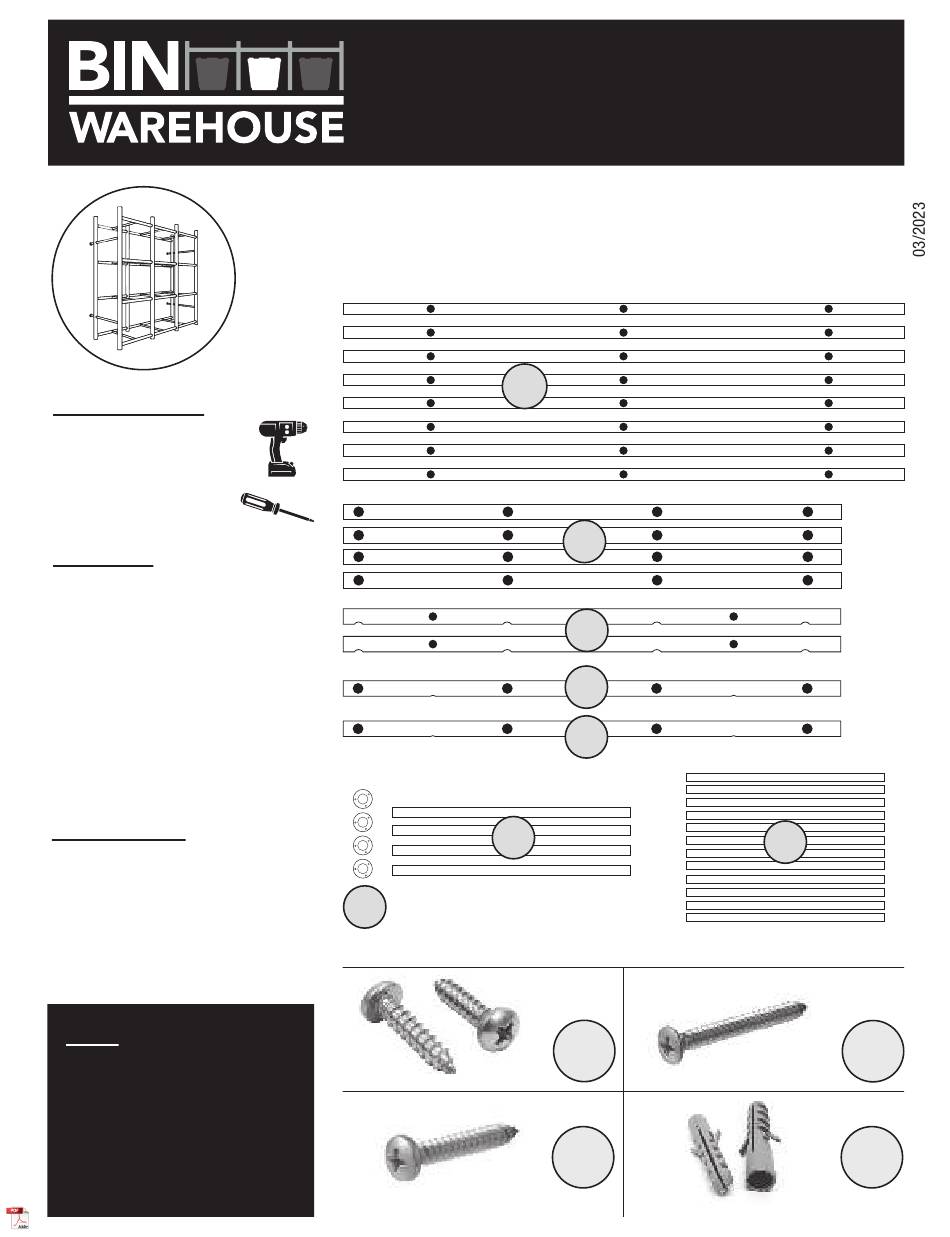

PARTS LIST
1. 8 x Horizontal crossbars
2. 4 x Center verticals
3. 2 x Left & right rear corner verticals
4. 1 x Left front corner vertical
5. 1 x Right front corner vertical
6. 4 x Wall mount flanges
7. 4 x Wall mount extensions tubes
8. 12 x Horizontal slide rails
FASTENER LIST
1. 60 x #08 x ¾ in. Fastening screws
2. 8 x #08 x 1-½ in. Wall mount
Extension tube fastening screws
3. 12 x #10 x 1-½ in. Wall mount
flange screws
4. 12 x Plastic wall anchors
NOTE
HARDWARE IS LOCATED
IN THE TUBES.
Separate all parts into groups
(as shown) and familiarize.
Read all instructions before
beginning assembly.
Solutions Murales PROSLAT inc.
1 888 691-2944
Model # 65002
12 TOTE STORAGE RACK
Assembly instructions
#1
#7
#6
#2
#3
#4
#5
#1
#3
#8
#2
#4
Advertisement
Related Manuals for BIN WAREHOUSE 65002
Summary of Contents for BIN WAREHOUSE 65002
- Page 1 Solutions Murales PROSLAT inc. 1 888 691-2944 Model # 65002 12 TOTE STORAGE RACK Assembly instructions TOOLS REQUIRED 1. Drill with #2 Phillips-Head Tip 2. #2 Philips head Screwdriver PARTS LIST 1. 8 x Horizontal crossbars 2. 4 x Center verticals 3.
- Page 2 FRONT GRID ASSEMBLY Other side Point all dimples down Alignment dimples Holes down Holes down Short side to floor PARTS NEEDED: STEP 1 STEP 2 4 of #1 2 of #2 4 Horizontal crossbars (#1) inserted through 2 Center 1 Left front corner vertical (#4) and 1 right front Vertical (#2) Tip : When installing second center vertical, corner vertical (#5) Placed on horizontal crossbar.
- Page 3 4 flange front side only locations while marking holes. FASTENING BIN WAREHOUSE TO WALL Unit must be attached to wall Move unit away from wall and remove wall Slide unit back against wall while inserting all 4 wall mount extension tubes (#7) into flange from tube and mount flange to wall...
-
Page 4: Disclaimer Of Liability
Solutions Murales PROSLAT inc. (hereafter Proslat) warrants its Bin Warehouse Rack against defects in material or workmanship for a lifetime period. Proslat will replace any defective Rack as long as it was installed and maintained according to the printed instructions. Any Proslat Bin Warehouse Rack replaced under the terms of the Lifetime Warranty inherits the remaining warranty period from the original purchase. - Page 5 Solutions Murales PROSLAT inc. 1 888 691-2944 Modèle # 65002 SUPPORT DE RANGEMENT POUR 12 BACS Instructions d’assemblage OUTILS REQUIS 1. Tournevis électrique avec tête cruciforme (Phillips) n° 2 2. Tournevis cruciforme LISTE DES PIÈCES 1. 8 x Barres horizontales 2.
- Page 6 ASSEMBLAGE DE LA GRILLE AVANT Dessus Pointez les alvéoles vers la bas Encoches d’alignement Trous vers le bas Trous vers le bas Autre côté Côté court au sol ÉTAPE 1 ÉTAPE 2 PIÈCES NÉCESSAIRES : Insérez les quatre barres horizontales (n° 1) au travers des 4 x n°1 2 x n°2 Insérez la barre verticale du coin avant gauche...
- Page 7 JOINDRE LA GRILLE AVANT À LA GRILLE ARRIÈRE Côté court au sol ÉTAPE 1 ÉTAPE 2 ÉTAPE 3 Insérez les glissières inférieures (n ° 8) dans la grille Insérez et fixez les 3 prochaines rangées de Tournez l’unité verticalement et placez-la avant et fixez-les (en vous assurant qu’elles sont glissières à...
-
Page 8: Limitation De Responsabilité
Cette garantie est valide seulement si la capacité maximale est respectée. Le client, distributeur et/ou l’installateur s’engage à ne pas tenir PROSLAT responsable en cas d’une réclamation concernant un produit Bin Warehouse, si le poids a dépassé la capacité maximale de celui-ci ou que l’installation n’a pas été effectuée selon les instructions du fabricant.
