4 INSTALLAZIONE

4.1 Ingombro e Disposizione

Le dimensioni e la massa di ROBOX DV sono riportate a pagina 41, la superficie di appoggio deve essere piana ed orizzontale (max 5 mm su
1 m) esente da vibrazioni ed in grado di sopportare il peso del gruppo, non esistono carichi dinamici.
Nota : Per fissare ROBOX DV a strutture metalliche contattare ROBUSCHI o un rivenditore autorizzato.

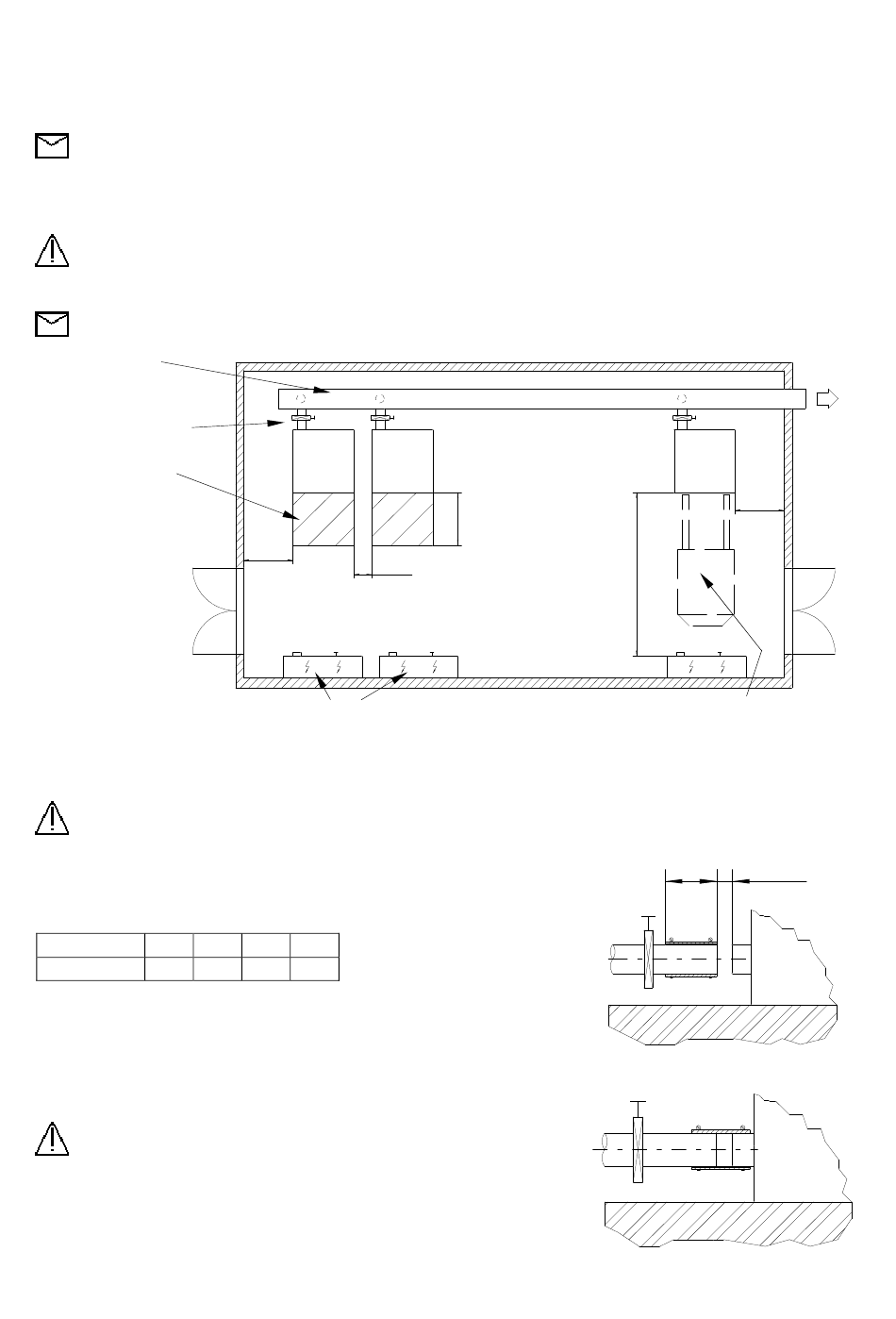

La figura 7 rappresenta la disposizione consigliata di più ROBOX DV con evidenziate le dimensioni consigliate per l'installazione e le
operazioni di manutenzione di ROBOX DV.
E' possibile sostare nell'area utile per la manutenzione anche durante il funzionamento di ROBOX DV.
Attenzione : Non sostare nell'area di scarico della valvola limitatrice durante il funzionamento
Le porte o le aperture di accesso al locale devono essere adeguatamente dimensionate per consentire il passaggio dei carrelli elevatori
Nota : La quota L deve consentire il movimento del carrello elevatore per la posa in opera di ROBOX DV
Collettore cumune
Valvola di intercettazione
Area di manutenzione

4.2 Collegamenti delle tubazioni

Prevedere i tubi terminali dell'impianto secondo le dimensioni indicate nel disegno di ingombro a pagina 41
Installare sempre una valvola di intercettazione sui terminali dell'impianto per isolare ROBOX DV dall'impianto durante la manutenzione.
Attenzione: La superficie delle tubazioni di mandata può superare i 70°C
Inserire i manicotti elastici e le relative fascette sui tubi terminali dell'impianto come mostrato
in figura 8.1.
Il terminale dell'impianto deve avere un tratto rettilineo di lunghezza uguale o superiore ad L
ROBOX DV 2
L 200
Posizionare il tubo terminale di ROBOX DV alla distanza indicata in Fig. 7.1
Spostare il manicotto elastico nella posizione definitiva e serrare le fascette (Fig. 7.2)
Attenzione : Fissare i tubi terminali dell'impianto vicino ai
manicotti elastici
Dimensionare il diametro del collettore comune di mandata in modo che la velocità del
gas risulti inferiore a 30 m/s
ROBOX ROBOX
1000
I E
Armadi elettrici
3 4 5
230 230 300
1000
20 – 30
I E
Fig. 6
ROBOX
1000
L
I E
Carrello elevatore
L 20 – 30 mm
Fig. 7.1
Fig. 7.2
12 / 44
