Avertissement :
Il convient de faire installer cet équipement par une personne qualifiée.
Cet équipement doit être utilisé par une seule personne à la fois et sous la surveillance d'une personne qualifiée, avec des tapis
de réception ou matelas appropriés. L'usage de cet équipement à des fins autres que celles initialement prévues est exclu.
Recommandations :
Il est recommandé comme l'indique la norme française NF S52-400 de :
- conserver cette notice pour référence ultérieure (contrôle, entretien...).
- effectuer une maintenance prédictive de manière périodique.
- mettre en place une vérification annuelle ou pluriannuelle selon l'utilisation.

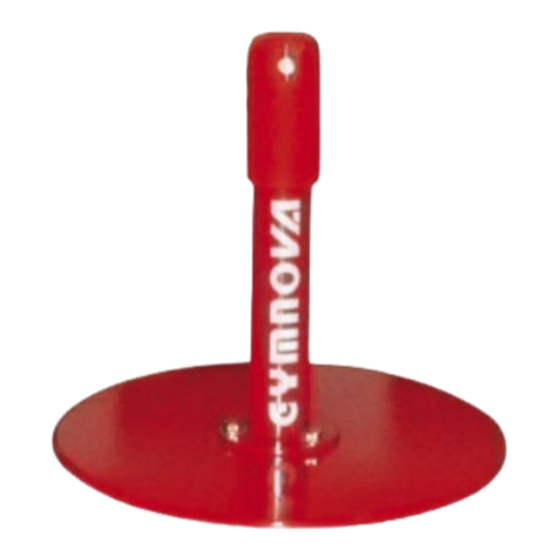

Montage des supports bas de porte-mains
1 - Poser chaque disque métallique plastifié (1) au sol.
2 - Poser chaque montant de support bas (2) sur le disque plastifié (1) en faisant coïncider les 3 trous.
3 - Fixer l'ensemble à l'aide des rondelles plates M10x22 (3), des rondelles éventails 10x18 (4) et des vis HM10x16 (5), en
respectant l'ordre de montage indiqué Figure 2.
4 - Monter un porte-mains de barres asymétriques (réf.: 3260) ou de barre fixe (réf.: 3110), en utilisant la goupille inox (6)
logée dans le chape plastique (7).
Utilisation :
1 - Cet équipement muni d'un porte-mains (non fourni) peut être utilisé au sol et au dessus de tapis de réception de 2 m
de large et 20 cm d'épaisseur maximum.
2 - Cet équipement muni d'un porte-mains (non fourni) peut être utilisé avec une paire de Proprioceptios (réf.: 2272) : se
référer à la notice de montage NM233.
3 - Cet équipement muni d'un porte-mains (non fourni) peut être utilisé avec les rebondisseurs simple (réf. 0138) et
double (réf.: 0139) : se référer à la notice de montage NM237.
4 - Pour éviter tout basculement de cet équipement, nous recommendons fortement de fixer chaque support bas
au sol à travers le trou oblong du disque plastifié (1) et d'un ancrage chimique (non fourni), réf.: 2010 : se référer à la
notice de montage NM13 et au cahier des charges CC34.
Maintenance :
1 - Nettoyer régulièrement l'appareil permet de mieux visualiser les problèmes éventuels (déformation, casse ou corrosion).
2 - Effectuer avant chaque utilisation une vérification complète de l'état et du bon fonctionnement des pièces d'usure et des
organes de sécurité :
- contrôle du serrage de toutes les fixations (5) et (8), et celles des ancrages si nécessaire.
- contrôle visuel l'état des chapes plastiques (7) et des goupilles inox (6).
3 - Important :
- En cas d'anomalie constatée ou présumée, ne pas utiliser l'équipement tant qu'un technicien n'est pas intervenu.
- Tout élément détérioré ou déformé doit être remplacé dans les plus brefs délais.
Stockage :
Veiller à stocker le matériel à l'abri de l'humidité et de la chaleur.
Colisage :
- 1 colis (réf.: 2275) : Paire de supports bas M'07
Masse : 17 kg
Dans le souci d'une amélioration constante des produits, nous nous réservons le droit d'apporter des modifications techniques et dimensionnelles sans que cette notice nous soit opposable.
N
OTICE DE
P S
AIRE DE UPPORTS
M'2007
Dimensions : 600 x 410 x 220 mm
M
ONTAGE
B P
AS DE ORTE
:
(voir Figure 2 - page 2)
Volume : 0,0541 m
NM243
-
MAINS
Figure 1
3
08/09/08
2275
