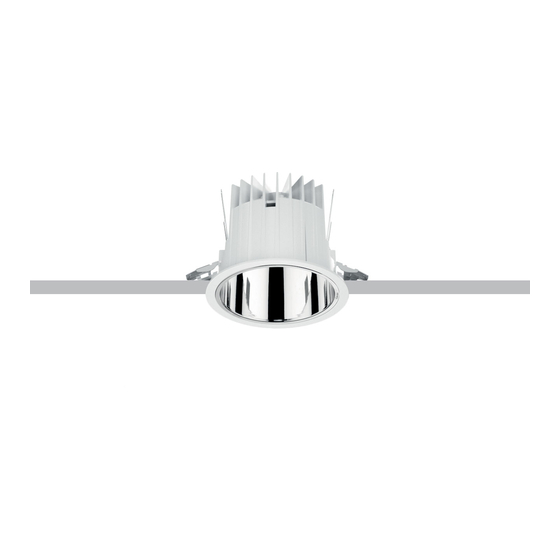

iGuzzini MB60 Manual

iGuzzini MB60 Manual

The reflex easy led emergenza

Advertisement

Quick Links

2.518.830.07
IS06328/09

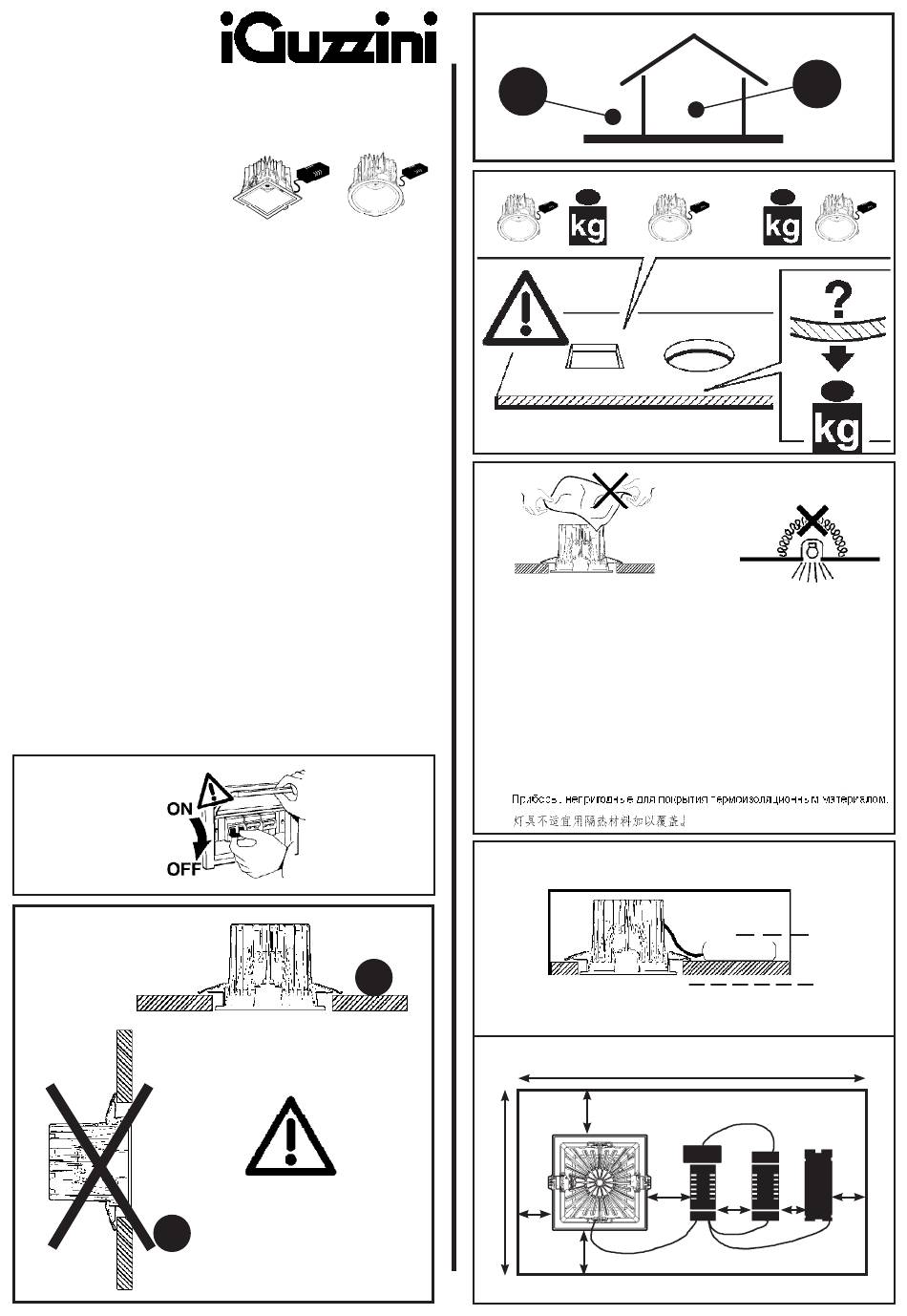

THE REFLEX EASY
LED EMERGENZA
ATTENZIONE:
I
LA SICUREZZA DELL'APPARECCHIO E' GARANTITA SOLO CON L'USO APPROPRIATO
DELLE SEGUENTI ISTRUZIONI; PERTANTO E' NECESSARIO CONSERVARLE.
WARNING:
GB
THE SAFETY OF THIS FIXTURE IS GUARANTEED ONLY IF YOU COMPLY WITH
THESE INSTRUCTIONS; REMEMBER TO CONSERVE IN A SAFE PLACE.
ATTENTION:
F
LA SECUTIE DE L'APPAREIL N'EST GARANTIE QU'EN CAS D'UTILISATION CORRECTE
DES INSTRUCTIONS SUIVANTES; IL FAUT PAR CONSEQUENT LES CONSERVER.
ACHTUNG:
D
DIE SICHERHEIT DES GERÄTES WIRD NUR DURCH SACHGEMÄSSE BEFOLGUNG
NACHSTEHENDER ANWEISUNGEN GEWÄHRLEISTET; IHRE AUFBEWAHRUNG IST
DESHALB SEHR WICHTIG.
OPGELET:
NL
DE VEILIGHEID VAN DI ATOESTEL IS SLECHTS DAN GEGARANDEERD ALS INDIEN
DE VOLGENDE INSTRUCTIES STRIKT WORDEN TOEGEPAST: DAAROM MOET MEN
ZE OOK BEWAREN.
ATENCION:
E
LA SEGURIDAD DEL APARATO SE GARANTIZA SOLO CUMPLIENDO CUIDADOSAMEN-
TE LAS SIGUIENTES INSTRUCCIONES; POR ELLO, ES NECESARIO CONSERVARLAS.
DK
BEMÆRK:
SIKKERHEDEN VED BRUG AF ARMATURET KAN KUN GARANTERES, HVIS DISSE
ANVISNINGER FØLGES; SØRG DERFOR FOR AT GEMME DEM.
ADVARSEL:
N
SIKKERHETEN TIL DETTE APPARATET GARANTERES KUN HVIS DU OVERHOLDER
DISSE INSTRUKSJONENE; HUSK Å OPPBEVARE DEM PÅ ET TRYGT STED.
OBSERVERA!
S
UTRUSTNINGENS SÄKERHET KAN ENDAST GARANTERAS OM DESSA ANVISNINGAR
RESPEKTERAS I DETALJ. SPARA DÄRFÖR DESSA ANVISNINGAR FÖR FRAMTIDA
KONSULTATION.
ВНИМАНИЕ:
RUS
МЫ ГАРАНТИРУЕМ БЕЗОПАСНУЮ ЭКСПЛУАТАЦИЮ ИЗДЕЛИЯ ТОЛЬКО ПРИ
СОБЛЮДЕНИИ СЛЕДУЮЩИХ ИНСТРУКЦИЙ; С ЭТОЙ ЦЕЛЬЮ НЕОБХОДИМО
СОХРАНИТЬ ДАННУЮ БРОШЮРУ.
警告
CN
为确保该装置安全,请遵守操作指示;并于安全场所放置。
NO
NO
N.B.: Apparecchi non idonei ad essere coperti di materiale termicamente isolante.
I
N.B.: Fixtures not suitable to be covered in thermally-insulating material.
GB
N.B.: Appareils ne pouvant pas être couverts de matériau d'isolation thermique.
F
N.B.: Geräte nicht geeignet, um mit wärmeisolierendem Material abgedeckt zu werden.
D
N.B.: Deze apparaten zijn niet geschikt om te worden bedekt met thermisch isolerend
NL
materiaal.
NOTA: Aparatos no aptos para ser cubiertos de material térmicamente aislante.
E
N.B.: Armarturerne må ikke dækkes af varmeisolerende materiale.
DK
N.B.: Apparatene passer ikke til å dekkes av termoisolerende materialer.
N
OBS! Utrustningen får inte täckas över med värmeisolerande material.
S
RUS
CN
OK
C
A
1
C
=
25
mm
B
=
OK
IP20
IP23
25
mm
A
