Model/Modelo/Modèle
65430LF

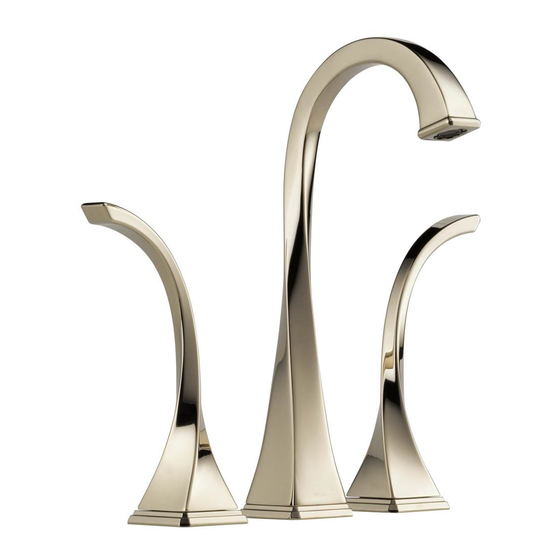

Virage™ Series/Series/Seria
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
You may need / Usted puede necesitar / Articles dont vous pouvez avoir besoin:
For easy installation of your Brizo
faucet you will need:
• To READ ALL the instructions completely
before beginning.
• To READ ALL warnings, care, and maintenance
information.
• To purchase the correct water supply hook-up.
Para instalación fácil de su llave
Brizo
usted necesitará:
®
• LEER TODAS las instrucciones completamente
antes de empezar.
• LEER TODOS los avisos, cuidados, e
información de mantenimiento.
• Comprar las conexiones correctas para el
suministro de agua.
Pour installer votre robinet Brizo
facilement, vous devez:
• LIRE TOUTES les instructions avant de
débuter;
• LIRE TOUS les avertissements ainsi que toutes
les instructions de nettoyage et d'entretien;
• Acheter le bon nécessaire de raccordement.
www.brizo.com
86534
3/32" (2.38mm)
®
®
86534
1
TWO HANDLE DECK VESSEL
WIDESPREAD LAVATORY FAUCETS
LLAVES DE AGUA DE DOS MANIJAS
PARA LAVAMANOS Y ARTESAS
ROBINETS À DEUX POIGNÉES
POUR LAVABO ET CUVETTE
?
08/08/14 Rev. A
Advertisement
Related Manuals for Brizo Virage Series
Summary of Contents for Brizo Virage Series
- Page 1 Inscrivez le numéro de modèle ici. You may need / Usted puede necesitar / Articles dont vous pouvez avoir besoin: 3/32” (2.38mm) For easy installation of your Brizo ® faucet you will need: • To READ ALL the instructions completely before beginning.
- Page 2 Remove nut and washer (1) from end valve assemblies. Note: hot side end valve Remove nut and washer (1) from spout (2). Install spout, gasket (3) and is labeled (5). Slide hot (2) and cold (3) end valves with gaskets (4) through mounting base (4).
- Page 3 1/2" (13 mm) IPS Grid Strainer Installation Remove grid flange (1). Screw nut and washer (2) down as far as possible. Push gasket (3) down Make Connections to water lines: to nut and washer. Choose hook-ups for 1/2" I.P.S. connections: Remove tailpiece (1) and apply Plumber tape (2) to threads.
-
Page 4: Maintenance
2.5 mm (3/32") Maintenance If faucet leaks from spout outlet–Shut off water supplies– Replace Seats and Springs (1).* If leak persists–Shut off water supplies– Replace Stem Unit Assembly (2).* Remove aerator (1) using supplied wrench (2) and turn faucet handles (3) to the full on mixed position. - Page 5 RP62372 RP62433 Handle Buttons, Set Screws & Hot & Cold Allen Wrench Handle Assemblies Botones para la Manija, Tornillos de Ajuste y Llave Allen Ensambles de Manijas Para Caliente y Fría Clé Allen, vis de calage et boutons pour manettes Eau chaude et eau froide manettes RP41896...
- Page 6 No se garantizan las pilas. Company para todos los reclamos a menos que el comprador haya registrado el producto con Delta Faucet Company. Esta garantía le aplica sólo a las llaves de agua de Brizo fabricadas Delta Faucet Company reemplazará, SIN CARGO, durante el período de garantía aplicable, cual- ®...
