VENUTO
®
Models/Modelos/Modèles
64070LFp
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
For easy installation of your Brizo ® faucet you will need
to READ ALL warnings, care, and maintenance information
before beginning.
Installation Requirements:
Hole Diameter: 1 3/8" ± 1/4"
Maximum Deck Thickness: 3" (76 mm)
• With Escutcheon: 2 3/4" (70 mm)
• Thin Gauged Sinks: Use Thin Deck Aid RP37490
Para facilitar la instalación de su grifo Brizo®, antes de
comenzar deberá LEER TODAS las advertencias, infor-
mación sobre el cuidado y el mantenimiento.
Requisitos para la instalación:
Diámetro del agujero: 1 3/8" ± 1/4"
Grosor máximo de la encimera: 3" (76 mm)
• Con la chapa de cubierta: 2 3/4" (70 mm)
• Para encimeras de menos grosor: Use la pieza para
encimeras delgadas RP37490
Pour installer votre robinet Brizo ® facilement, vous devez
LIRE TOUTES les mises en garde ainsi que les instructions
d'entretien et de maintenance avant de débuter.
Exigences d'installation :
Diamètre du trou : 1 3/8 po ± 1/4 po
Épaisseur maximale de la plage : 3 po (76 mm)
• Avec plaque de finition : 2 3/4 po (70 mm)
• Éviers minces : utilisez la plaque de renfort RP37490
For product & installation questions, do not return to the store. For additional help, contact customer service.
Si tiene preguntas sobre el producto y su instalación, no acuda a la tienda. Para ayuda adicional, comuníquese con el departa-
mento de servicio al consumidor.
Si vous avez des questions au sujet du produit et de l'installation, ne retournez pas au magasin. Pour obtenir de l'aide, commu-
niquez avec le service à la clientèle.
SMARTTOUCH
92835
FAUCETS
LLAVES DE AGUA DESLIZABLES, DE CUELLO DE
GANSO CON SENSOR PARA COCINAS Y PREPS
SMARTTOUCH
ROBINETS À EFFLEUREMENT À BEC-DOUCH
RÉTRACTABLE SURÉLEVÉ POUR ÉVIER DE
CUISINE OU D'ÎLOT SMARTTOUCH
Accessory Order Only
Solo para ordenar accesorios
Accessoire livrable séparément
RP42878p
Soap/Lotion Dispenser
Dispensador de jabón/loción
Distributeur de savon ou de lotion
64970LFp
pSpecify Finish/Especifíque el Acabado/Précisez le Fini
1
®
PULL-DOWN KITCHEN AND PREP
®
?
®
RP42879p
Vase Assembly
Ensamble Recipiente
Vase
www.brizo.com
1-877-345-BRIZO (2749)
brizosupport@brizo.com
10/28/2019
Rev. E
Advertisement
Related Manuals for Brizo VENUTO 64970LF
Summary of Contents for Brizo VENUTO 64970LF

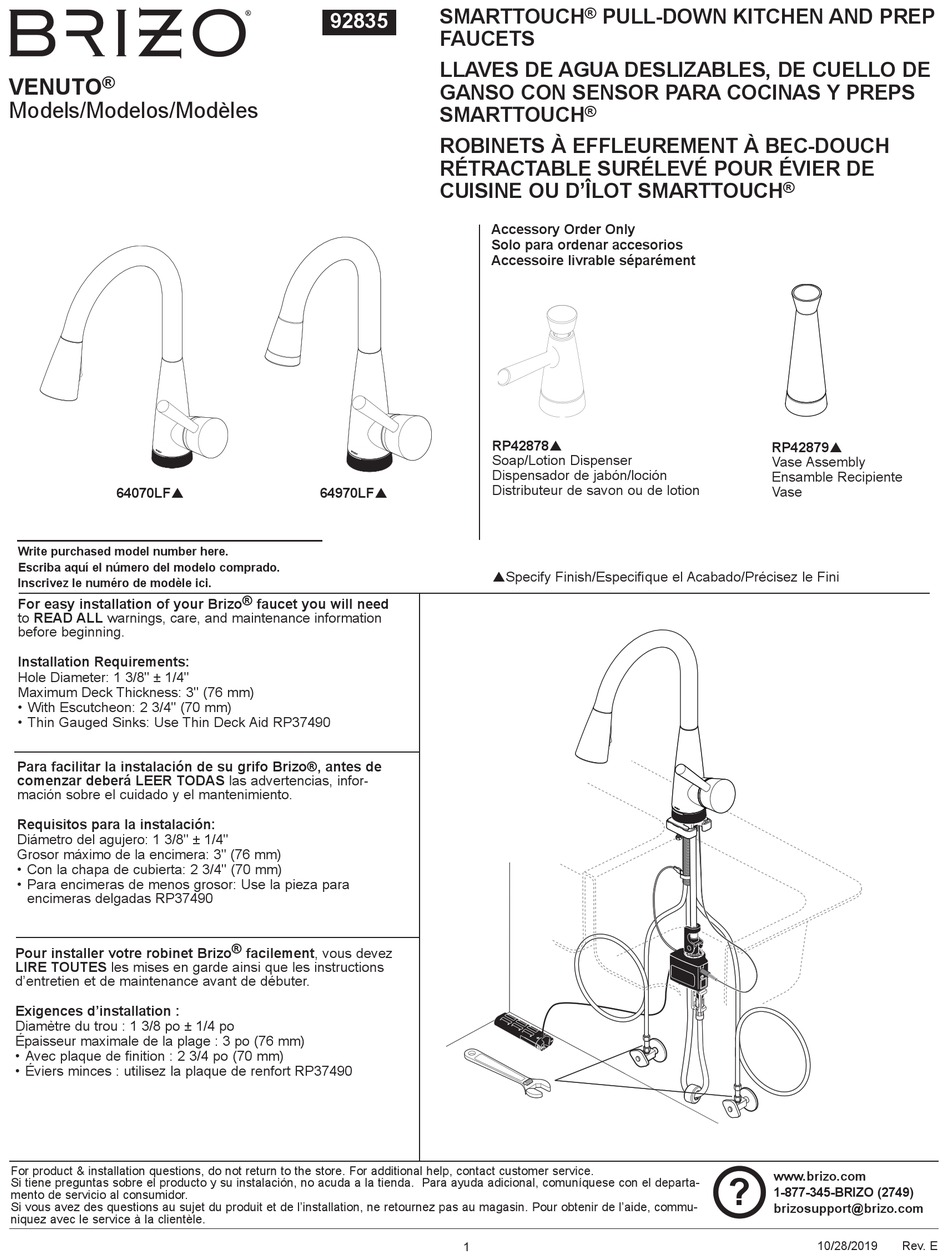

- Page 1 Escriba aquí el número del modelo comprado. pSpecify Finish/Especifíque el Acabado/Précisez le Fini Inscrivez le numéro de modèle ici. For easy installation of your Brizo ® faucet you will need to READ ALL warnings, care, and maintenance information before beginning.
- Page 2 You may need: Usted puede necesitar: Articles dont vous pouvez avoir besoin: 1/8" Ensure tab on base (6) is in sink hole. Asegúrese de que la lengüeta en la base (6) esté en el orificio del fregadero. Assurez-vous que la patte sur la base (6) se trouve dans le trou de l’évier. Insert D Secure faucet to sink with mounting bracket and nut, ensure parts are oriented as shown in Insert D.
- Page 3 Check Valve and Custom Fit Connection Installations Instalación de válvulas de retención y conexión a medida Installation des clapets et raccordements sur mesure Important: To ensure proper operation of your plumbing it is essential to install these check valve NOTICE assemblies onto your supply stops.
- Page 4 Conexiones Especiales AVISO Para evitar el riesgo de daños a la propiedad, siga las instrucciones para una instalación adecuada. Si determina que el tubo de suministro de PEX para esta llave es demasiado largo y debe ser más corto para crear una instalación aceptable, asegúrese de leer las instrucciones y planifique con anticipación.
- Page 5 Side View Vista lateral Vue latérale 92835 Rev. E...
- Page 6 Side View Vista lateral Vue latérale Wire must extend away from solenoid. Asegúrese que el alambre se extiende alejado del solenoide. Prenez soin de placer les fils à l’écart de l’électrovanne. IMPORTANT For proper functionality DO NOT tie, twist or bunch the wires. Para un funcionamiento adecuado NO amarre, tuerza o agrupe los alambres.
-
Page 7: Instructions De Nettoyage
Sistema de protección contra el contraflujo Su llave de agua tipo deslizable Brizo ® tiene un sistema de protección para el contraflujo, incorpora, que ha sido probado para cumplir con los requisitos de ASME A112.18.3 y ASME A112.18.1 / CSA B125.1. - Page 8 Solenoid Troubleshooting Note: Normal operation of the faucet will turn off water flow if faucet is not touched for 4 minutes. the spray head inlet. Move handle to the “on” position to verify water is reaching the sprayer. 1. If your spout indicates three red flashes, replace the batteries. If the spout still indicates three red Replace spray head.
-
Page 9: Maintenance
Solenoid Filter Solenoide Filtro Électrovanne Filtre Maintenance If faucet exhibits very low flow – TURN OFF WATER remove and replace filter (9). off. This is a natural occurrence caused by the long SUPPLIES. flexible hose. If faucet leaks from under handle or from spout A. - Page 10 Cleaning and Care Limpieza y Cuidado de su Llave Instructions de nettoyage Care should be given to the cleaning of this product. Tenga cuidado al limpiar este producto. Aunque su Il faut le nettoyer avec soin. Même si son fini est Although its finish is extremely durable, it can be acabado es sumamente durable, puede ser afectado extrêmement durable, il peut être abîmé...
- Page 11 92835 Rev. E...
- Page 12 QUE LA LEY APLICABLE LO PERMITA, ESTA GARANTÍA NO CUBRE Y BRIZO KITCHEN & BATH COMPANY de obra bajo la instalación, el uso y el servicio normal. Si la reparación o el reemplazo no es práctico, Brizo Kitchen & Bath Company puede optar por reembolsarle el precio de compra a cambio de la devolución del producto. Estos NO SERÁ...
