Regolazione - Rechner Sensors LevelMaster Adjusting Instructions

ET = Easy Teach, auto-
apprendimento a pulsante

3. Regolazione

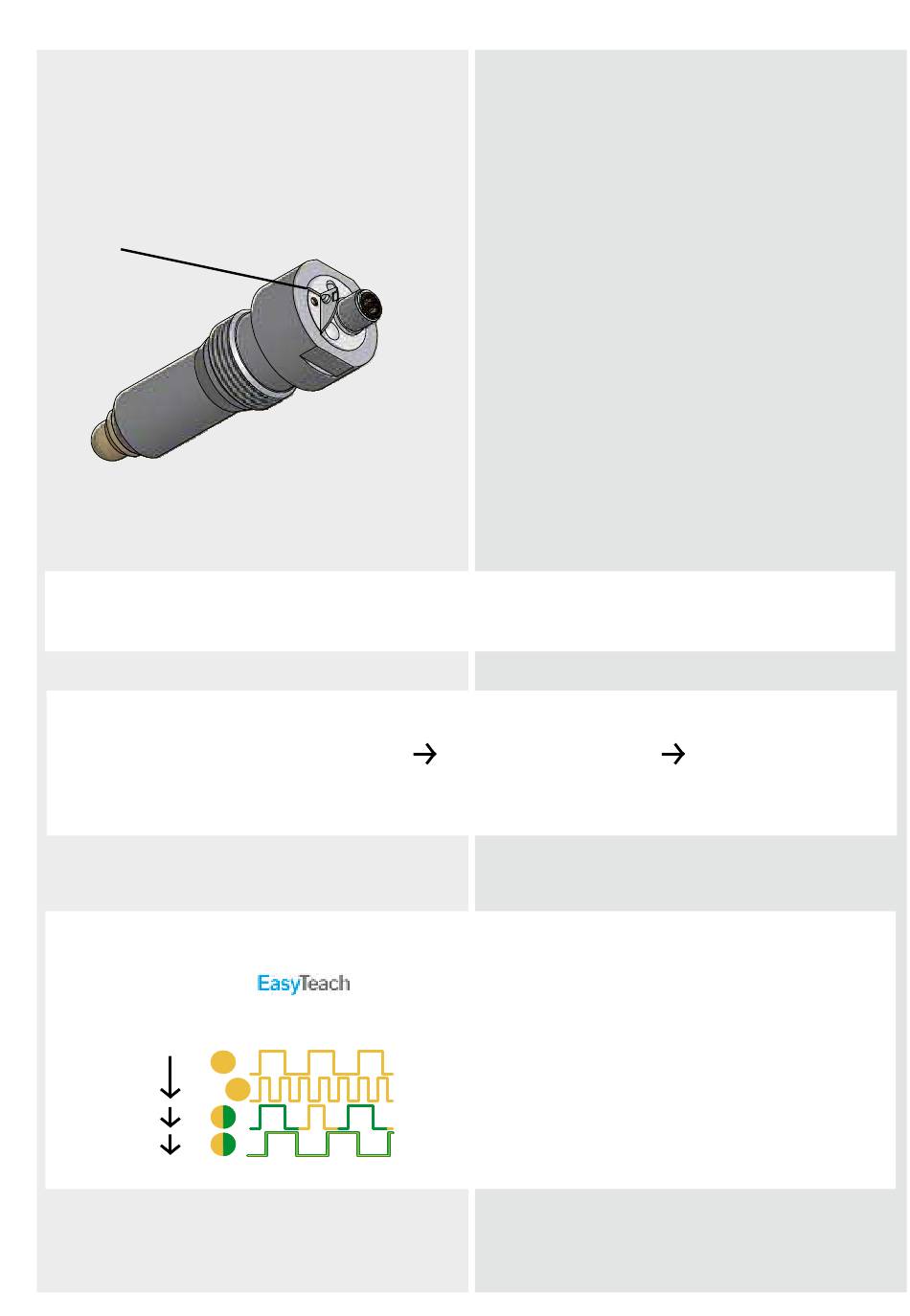

Aprire il coperchio:
La regolazione del sensore avviene tramite il pul-
sante di auto-apprendimento che si trova sotto al
coperchio.
Per premere il pulsante di auto-apprendimento al
meglio, usare il cacciavite allegato.
Importante: durante la regolazione porre attenzione che la zona attiva del sensore sia comple-
tamente immersa dal prodotto da rilevare.
Si possono eseguire le seguenti regolazioni in sequenza:
Con la taratura a pieno si conferma attivamente il valore di pieno. Il rispettivo valore mancante viene
determinato dall'apparecchiatura.
Durante le fasi di regolazione le uscite sono disabili-
tate, mentre sono attive durante la fase di Test.
Rilasciando il pulsante di auto-apprendimento viene
selezionata ed eseguita la modalità attiva in quel mo-
mento.
Regolazione a pieno
Sono disponibili le seguenti modalità in sequenza:
chart:
ETW = Easy Teach by Wire,
auto-apprendimento a cavo
3. Regolazione
La regolazione del sensore avviene tramite il cavo
grigio (perno 5 TEACH).
Regolazione di fabbrica
Le uscite riflettono lo stato del Led.
LED / funzione d'uscita
Giallo = A1
Verde = A2
• Regolazione a pieno
• Inizializzazione regolazione a pieno
• Regolazione di fabbrica
• Test
Scollegando il cavo grigio (perno 5 TEACH) dall'ali-
mentazione viene selezionata ed eseguita la modali-
tà attiva in quel momento.
Test
21
