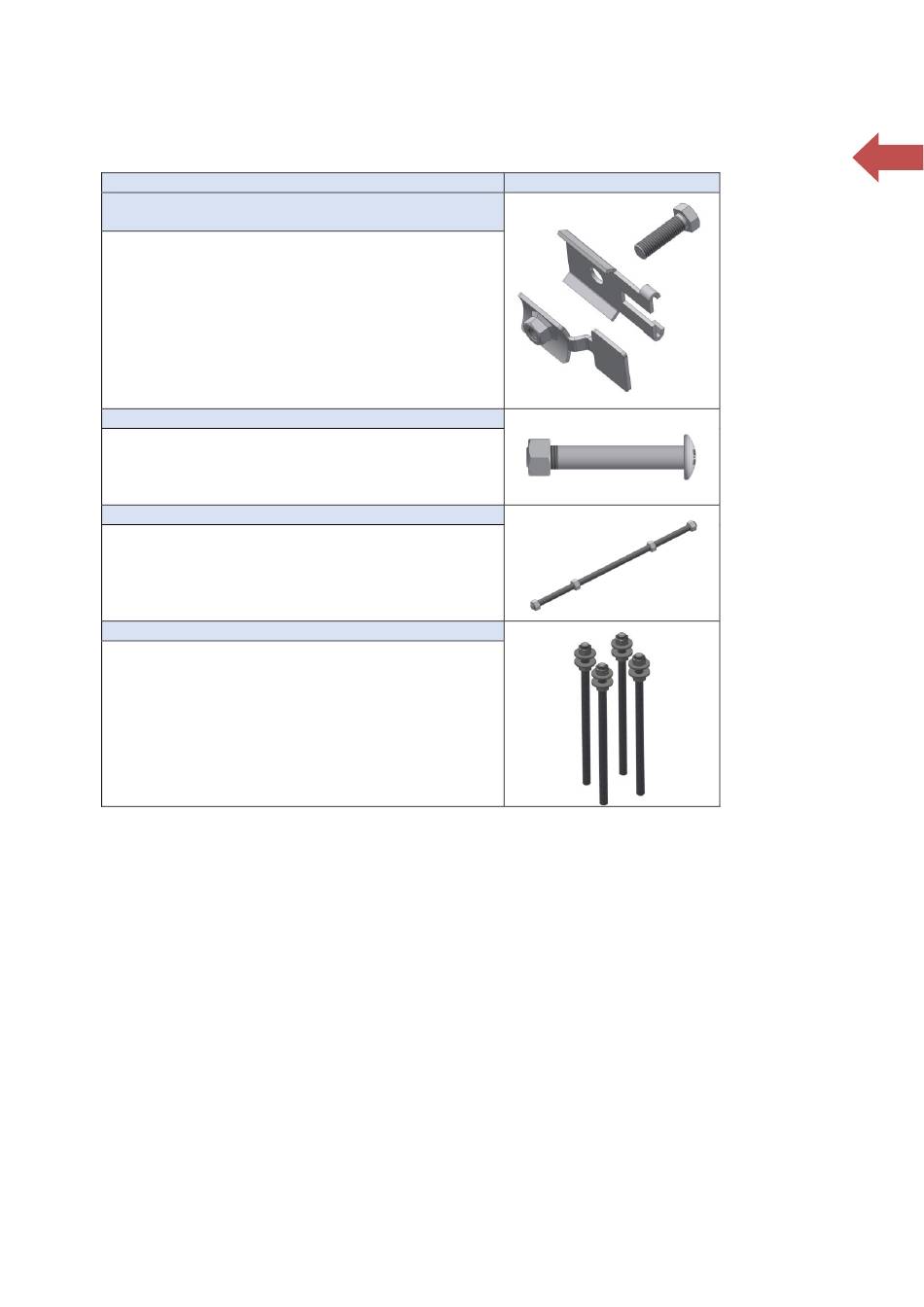

6. Bultförband / Bolts and fasteners
Beskrivning / Description
Bult / Bolt M12x25mm 4.6 FZV / HDG
(Avslut / Endings 8.8)
60592 Bolt
60594
Nut washer
60596, Locking washer
60595
Åtdragningsmoment: Dras till normal anläggning
Tightening torque: Tighten down normal
4.6: max. 35 Nm
8.8: Tighten down firmly (Avslut/ Anchors)
Skarvbult / Connecting bolt M16x105 mm 8.8 FZV / HDG
112216105001
Åtdragningsmoment: Dras till normal anläggning
Tightening torque: Tighten down firmly
Gängstång Länk / Threaded rod Link M12 4.8 FZV / HDG
60574 Threaded rod with nut
Åtdragningsmoment: Dras till normal anläggning
Tightening torque: Tighten down firmly
Gängstång Fotplåt/ Threaded rod Baseplate M24 A4-80
62090/60575A Kit M24/Swe
62073 Kit M20/No
Åtdragningsmoment: Dras till normal anläggning
Tightening torque: Tighten down firmly
Obs: Gäller endast för system med stolpe på fotplåt.
Note: Only for system mounted with baseplate
posts.
OBS:
➢ Efter utfört montage skall alla bultar och
fästelement kontrolleras så att de är
korrekt placerade samt att alla bult-
bricka-mutter förband är normalt/
korrekt åtdragna.
7. Märkning
Om montaget är utfört enligt beskrivningarna i
denna manual kan vägräcket märkas med CE-
märkningen. Detta klistermärke placeras på
baksidan av första stolpen närmast påfarten.
Installationsmanual - Installation manual
SafeLine-R
Bolt with nut
Vik Ørsta AS
A SAFEROAD company
Illustration
NOTE:
➢ After completed assembly must all
bolts/fasteners be verified that they are
placed correct and all bolts-washer-nuts-
connections are normally/proper
fastened/tightened.
7. Marking
If everything is installed according to this manual,
the system can be marked with the CE-mark. This
mark shall be placed at the rear side of the first
post closest to the first anchorage of the system.
