4.1 Markförhållande och placering
Markförhållandet där vägräcket installeras ska
hålla tillräckligt god sammansättning för att
säkerställa vägräckets funktion.
Markstolpar skall böjas, inte skära igenom eller
dras ur marken vid kollision.
4.2 Montage av stolpar
Stolparna skall installeras med ett C/C-avstånd på
2,4 eller 6 meter, beroende på projektdirektiv.
Höjden på systemet är 0,76m, 0,79 alt. 0,85m
och uppmätts till profilens ovansida från marken.
Tillåten tolerans för höjden på systemet är ±
20mm.
Placering av stolpförstyvning
Höjd på system och stolpar
4.2.1 Stolpe i mark
Hålslagning eller förborrning sker innan stolparna
placeras i hålen. Hålet för en stolpe skall slås till
korrekt djup eller djupare, för att undvika
behovet att i efterhand slå ner stolparna
ytterligare. När stolpen är i korrekt höjd placeras
stolpförstyvningen i korrekt höjd då hålen är
centrerade.
Efter justering av linjeföring och höjd av systemet
återfylls hålen med grus för att säkra stolpen i
korrekt position.
För aktuell ritning se kapitel 8, Ritningsöversikt.
Installationsmanual - Installation manual
SafeLine-R
Vik Ørsta AS
A SAFEROAD company
4.1 Soil and placement
The soil where the barrier is placed must be of
sufficient quality to ensure the guardrails
function.
The posts shall bend and not break through the
soil or be pulled up when the barrier is hit.
4.2 Installing the posts
The posts shall be installed with a C/C-distance of
2,4 or 6 meters, depending on projects directive.
The height of the system is 0,76m, 0,79m or
0,85m and is measured to the top of the top
profile. Allowed height tolerance is

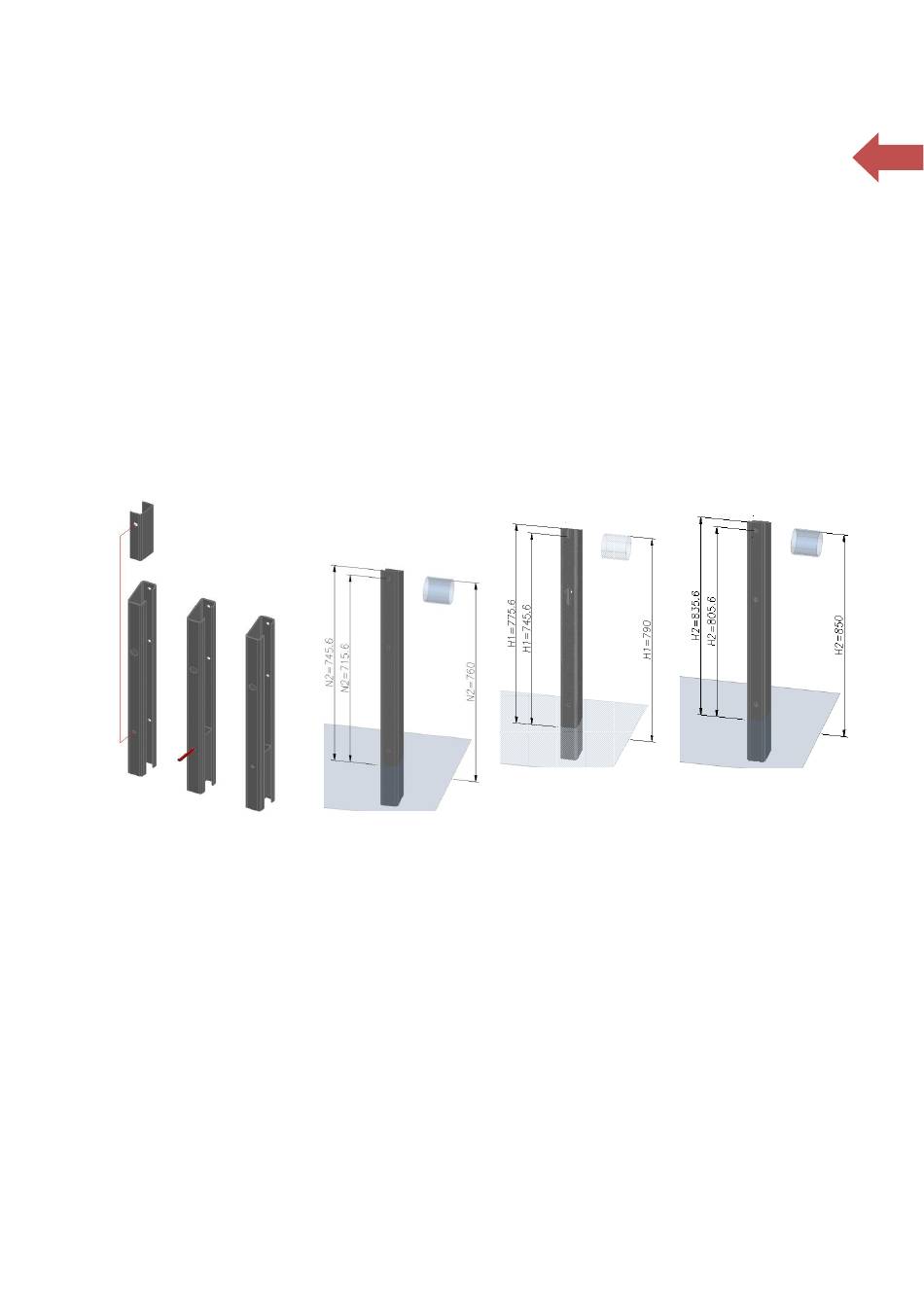

Placement of the post stiffener
Height of the system and posts
4.2.1 Posts in soil
The holes in the soil shall normally be pre-drilled
or pre-rammed before installation of the post.
They shall be rammed/ drilled to the correct level
or deeper, to ensure that there is no need to ram
the posts further after they are placed. When the
post is placed correctly the hole in the post
stiffener will align with the hole in the post.
After alignment and height adjustment the hole
in the ground must be filled with gravel to lock
the post in the correct position. For drawing no,
see chapter 8, Drawing overview.
Saferoad
Sverige AB
5
20mm.
±
