Navföljarna skall placeras mot stolparna så att
skarven hamnar 500mm innan en stolpe.

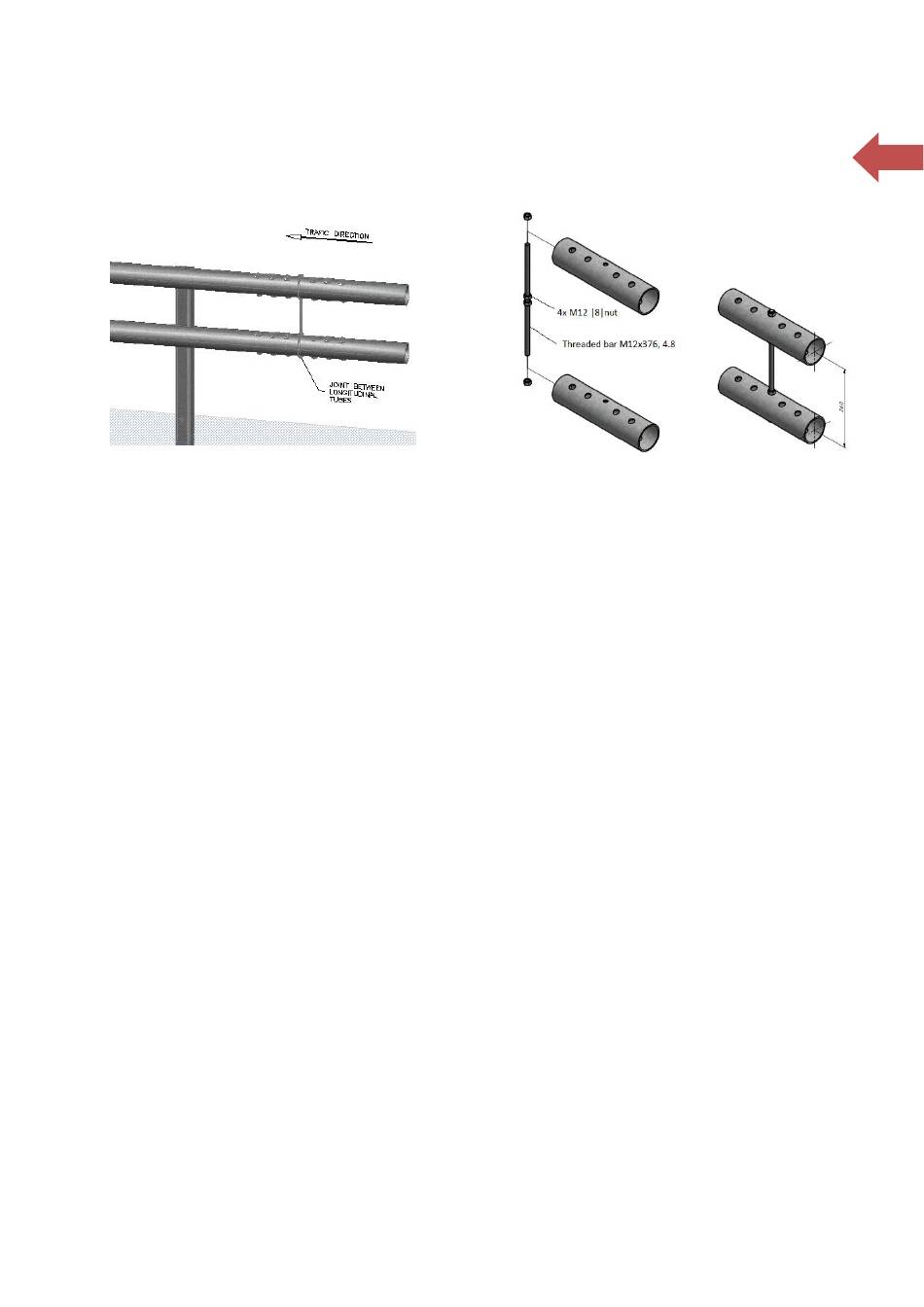

Skarv, Sprängskiss (N2- skarv visas)
4.4 Efter utförd installation
När räcket är installerat, riktat och justerat i
höjdled skall hålen kring stolpen återfyllas.
Bra återfyllningsmaterial är makadam 4-8 eller
8-12 eller likvärdigt.
5. Underhåll
Det finns inga generella intervall för inspektion
av detta vägräcke utan dessa intervall bör
baseras på lokala faktorer såsom
trafikbelastning, risk för påkörning, omgivningens
utformning, mm.
Vägräcket är en trafiksäkerhetsprodukt och bör
av säkerhetsskäl inspekteras regelbundet. Om
kollision eller annan skada på systemet uppstår
måste det repareras för att full funktion skall
återfås och därmed önskad säkerhet återställas.
Alla skadade komponenter skall ersättas med nya
vid reparation.
5.1 Rengöring
Ett minimum av underhåll är vid behov
renspolning med rent vatten följt av en
okulärbesiktning med avseende på skador.
Vägräcket kan tvättas av med vatten och alla
typer av pH-neutrala rengöringsmedel.
Installationsmanual - Installation manual
SafeLine-R
Vik Ørsta AS
A SAFEROAD company
The longitudinal elements shall be placed so that
the joints will be located 500mm before a post in
the traffic direction.
Joint, exploded view (N2 joint shown)
4.4 After installation
When the guardrail is installed and adjusted, the
holes around the post shall be fully refilled.
Macadam 4-8 alternatively 8-12 or equivalent
works well.
5. Maintenance
There are no general inspections intervals for the
guardrail itself. Inspections intervals must be
determent based on local factors such as volume
of traffic, risk of damage, surrounding area etc.
The guardrail is a traffic safety product and
should be inspected regularly. If the system has
been displaced or damaged, it must be adjusted
and/or repaired back to its' original state to
achieve the correct safety standard.
All damage profiles must be replaced with new
when repaired.
5.1 Cleaning
The minimum requirement is, when needed, to
wash the system with clean water followed by a
visual inspection for damage.
Cleaning can be done with water and any type of
Ph neutral detergent.
Saferoad
Sverige AB
8
