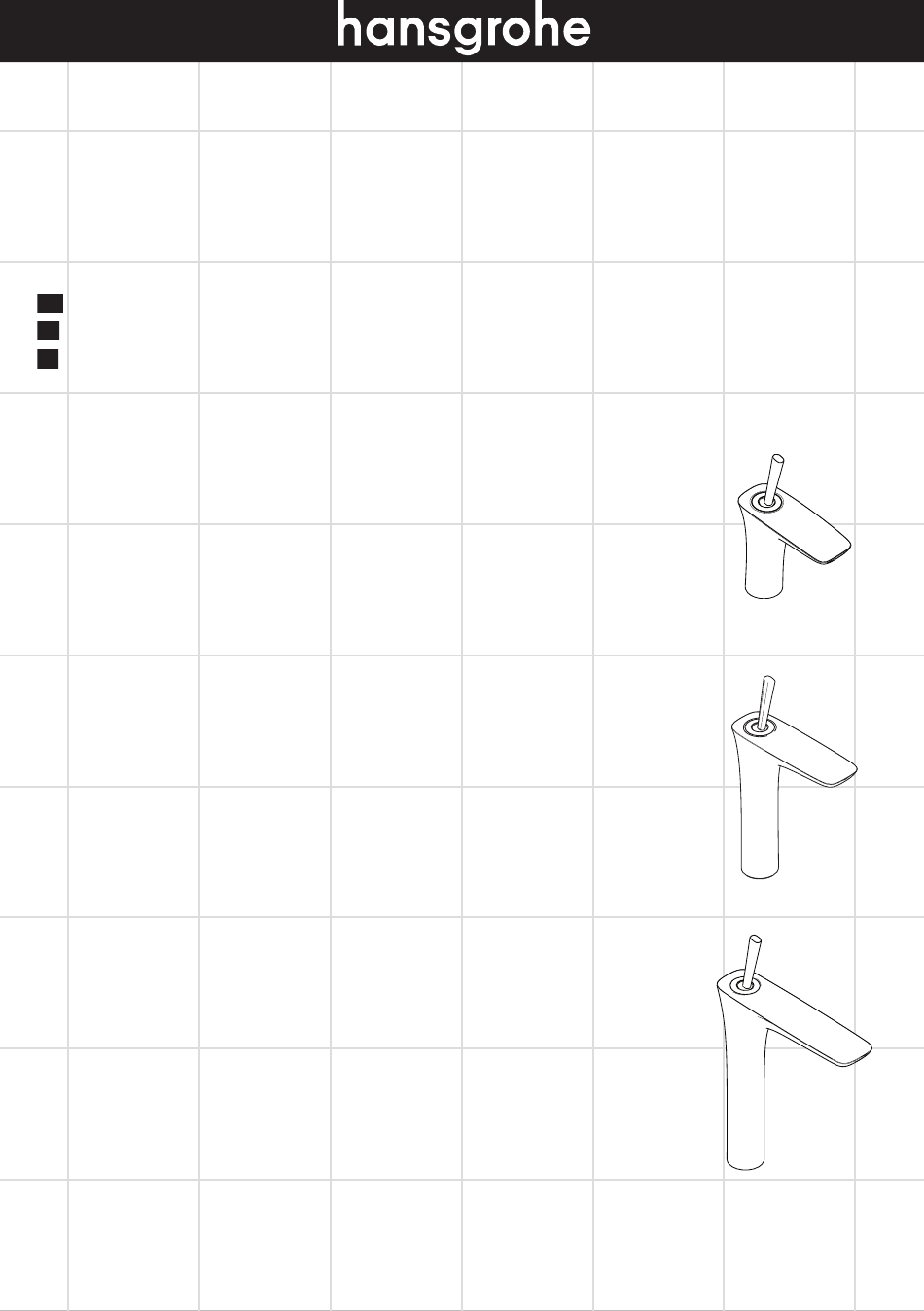

- Page 1 EN Installation / User Instructions / Warranty FR Instructions de montage / Mode d'emploi / Garantie ES Instrucciones de montaje / Manejo / Garantía PuraVida 15070xx1 15074xx1 PuraVida 15081xx1 PuraVida 15072xx1...
-
Page 2: Technical Information
English Technical Information Recommended water pressure 15 - 75 psi Max. water pressure 145 psi Recommended hot water temp. 120° - 140° F* Max. hot water temp 176°F* Flow rate 1.3 gpm Hole size in mounting surface 1⅜" Max. depth of mounting surface 1⅝" *Please know and follow all applicable local plumbing codes when setting the temperature on the water heater. Installation Considerations • For best results, Hansgrohe recommends that this unit be installed by a licensed, professional plumber. • Please read over these instructions thoroughly be- fore beginning installation. Make sure that you have all tools and supplies needed to complete the installation. • Models 15070xx1, 15081xx1, and 15072xx1 do not include a drain or a pull rod. • This faucet may be used with a continuous flow water heater if the flow pressure is at least 20 PSI. • Keep this booklet and the receipt (or other proof of date and place of purchase) for this product in a safe place. The receipt is required should it be necessary to request warranty parts. -
Page 3: Datos Tecnicos
Français Español Données techniques Datos tecnicos Pression d’eau recommandée 15 - 75 psi Presión recomendada en servicio 15 - 75 psi Pression d’eau maximum 145 psi Presión en servicio max. 145 psi Température recommandée 120° - 140° F* Temperatura recomendada del 120� - 140� F* d'eau chaude agua caliente Température maximum d'eau chaude 176°F* Temperatura del agua caliente max. 176�F* Capacité nominale 1.3 gpm Caudal máximo 1.3 gpm Dimension du trou dans la surface de montage 1⅜ po Tamaño del orificio en la superficie de montaje 1⅜" Profondeur maximale de la surface 1⅝ po Profundidad máxima de la superficie de montaje 1⅝" de montage * Vous devez connaître et respecter tous les codes de plom- *Debe conocer y cumplir todos los códigos locales apli- berie locaux applicables pour le réglage de la température cables para ajustar la temperatura del calentador de agua. - Page 4 15070xx1 15074xx1 2⅜" 9¼" 7¼" 2⅜" 19° 7" 5¼" 1¾" 1¾" 1¼" 1¼" ⅜ ⅜" 15081xx1 15072xx1...
- Page 5 Replacement Parts / Pièces détachées / Repuestos 15074xx1 only / seulement / sólo 98164000 95288000 33x1.5 96657xx0 95287000 94159xx0 SW 27 97157000 30x1.5 98186000 30x2 95169000 21.95x1.78 96339000 98147000 26x2 95282000 95290000 95141001 - 17½" 13961000 95372001 - 35" xx = colors / couleurs / acabados 00 = chrome 40 = white/chrome...
-
Page 6: Installation
English Installation Place the faucet and sealing ring on the mounting surface. Install the fiber washer, metal washer and mounting nut . Tighten the mounting nut by hand . Tighten the tensioning screws using a screwdriver. -
Page 7: Instalación
Français Español Installation Instalación Placez le robinet et l’anneau d’étanchéité sur la Coloque el grifo y el aro de sellado sobre la superfi- surface de montage. cie de montaje. Installez la rondelle en fibre, la rondelle métallique et Instale la arandela de fibra, la arandela metálica y la l’écrou de montage . tuerca de montaje . Serrez l’écrou de montage à la main . Apriete la tuerca de montaje con la mano . Serrez les vis de pression à l’aide d’un tournevis. Apriete los tornillos tensores con un destornillador. - Page 8 English Connect the hot and cold supply hoses to the stops. Use two wrenches as shown. Do not allow the hoses to twist. Model 15074xx1 only Install the pull rod. Install the drain.
- Page 9 Français Español Connectez les tuyaux d’arrivée d’eau chaude et Conecte las mangueras de suministro de agua cali- d’eau froide aux butées d’arrêt. ente y fría a los topes. Utilisez deux clés, tel qu’illustré. Use las dos llaves fijas como se ilustra. Assurez-vous que les tuyaux ne No permita las mangueras se s’entortillent pas. retuerzan. Modèle 15074xx1 seulement Model 15074xx1 sólo Installez la tirette. Instale el tirador. Installez l’obturateur à clapet. Instale el tapón elevable.
- Page 10 English Install the pop-up drain Remove the plunger. Unscrew the flange from the tee. Unscrew the tailpiece from the tee. Wrap the tailpiece threads with Teflon tape. Install the tailpiece on the tee. Install the sealing gasket on the flange. Rest the flange in the sink outlet. Install the mack gasket, friction ring and retainer nut on the flange. Install the tee and tailpiece on the flange. Tighten the retainer nut. Place the plunger in the drain. Install the ball rod so that the end goes through the loop in the bottom of the plunger. Install and hand tighten the pivot ball nut. Connect the swivel connector to the end of the ball rod. Connect the swivel connector to the end of the pull rod. Test the drain. Reposition the swivel connector if necessary. Tighten the swivel connector screws.
- Page 11 Français Español Installez l’obturateur à clapet Instale el tapón elevable Retirez le plongeur. Retire el émbolo. Dévissez la collerette du raccord en T. Desenrosque la brida del tubo en “T”. Dévissez la queue du raccord en T. Desenrosque la alcachofa del tubo en “T”. Enveloppez les filets de la queue avec du ruban de Envuelva las roscas de la alcachofa con cinta de Téflon. Installez la queue sur le raccord en T. Teflon. Instale la alcachofa en el tubo en “T”. Installez le joint d’étanchéité sur la collerette. Instale la junta selladora en la brida. Déposez la collerette dans la sortie de l’évier. Apoye la brida en la salida del fregadero. Installez le joint mack, l’anneau de friction et l’écrou Instale la junta mack, el aro de fricción y la tuerca de de retenue sur la collerette. retención en la brida. Installez le raccord en T et la queue sur la collerette. Instale el tubo en “T” y la alcachofa en la brida. Serrez l’écrou de retenue. Apriete la tuerca de retención. Mettez le plongeur dans l’obturateur. Coloque el émbolo en el drenaje. Installez la tige à rotule de façon à ce que son Instale la varilla de bola de modo que el extremo extrémité passe au travers de la boucle au bas du pase por el bucle en la parte inferior del émbolo. plongeur. Instale y apriete a mano la tuerca de bola del pivote. Installez l’écrou de l’articulation à rotule et serrez-le à la main.
- Page 12 User Instructions / Instructions de service / Manejo ouvert fermé abierto cerrar cold chaud froid caliente frío...
- Page 13 Cleaning / Nettoyage / Limpiar If the flow of water decreases over time, clean the aerator. Si le débit d’eau diminue au fil du temps, nettoyez l'aérateur. Si el caudal de agua disminuye con el tiempo, lave el aireador con agua limpia.
- Page 14 Cleaning Recommendation for Hansgrohe Products Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the needs of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take proper care of For best results: • Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when needed. • Select a cleaning agent specifically intended for the type of product. • Do not use these types of cleaners as they will cause damage to your Hansgrohe product: Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid. Abrasive cleaning powders, pads, or brushes. Steam cleaners. “No rinse” cleaning agents. • Always follow the instructions provided by the manufacturer of the cleaning agent. • Do not mix cleaning agents, unless directed by the manufacturer. • Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage. When using spray cleaners, spray the cleaner onto a soft cloth or sponge. • Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after cleaning. Important • Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use. • Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any overspray from the Hansgrohe product.
- Page 15 Recommandations pour le nettoyage des produits Hansgrohe Les robinetteries modernes de lavabo, de cuisine et de douche utilisent des matériaux très différents pour répondre aux besoins du marché en termes de conception et de fonctionnalité. Certaines règles de base doivent être respectées lors du nettoyage de ces produits afin d’éviter de les endommager ou d’avoir à les retourner. Produits de nettoyage pour robinetteries et douches Les acides sont une partie intégrante nécessaire de tous les produits de détartrage; il faut cependant prendre les précautions suivantes lors du nettoyage des robinets et des douches : • N’utilisez que des produits/articles de nettoyage conçus spécifiquement pour les articles de robinetterie et de douche. • N’utilisez jamais de produits/articles de nettoyage contenant de l’acide chlorhydrique, formique, phosphorique ou acétique car ils pourraient causer des dommages considérables. • Ne mélangez jamais deux produits de nettoyage. • N’utilisez jamais de produits/articles de nettoyage de nature abrasive tels que poudres de nettoyage, tampons-éponge ou chiffons microfibre non appropriés. Instructions de nettoyage pour robinetteries et douches Veuillez suivre les instructions du fabricant de produits/articles de nettoyage. De plus, tenez compte des conseils suivants : Nettoyez vos produits de robinetterie et de douche aussi souvent que nécessaire. • Utilisez la quantité de produit nettoyant et respectez la durée recommandée par le fabricant. Ne laissez pas le produit sur les articles de robinetterie plus longtemps que nécessaire.
- Page 16 Recomendación de limpieza para los productos de Hansgrohe Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para satisfacer las exigen- cias del mercado respecto al diseño y la funcionalidad. Para evitar daños reclamaciones hay que tener en cuenta ciertos aspectos tanto en el uso como en su limpieza posterior. Para elucidado de las griferías y las duchas en principio hay que seguir lo siguiente: • Usar sólo detergentes previstos específicamente para este campo de aplicación. • No aplicar detergentes que contengan hipoclorito sódico, ácido clorhídrico, fórmico o acético porque pueden causar daños impor- tantes. • Detergentes que contienen ácido fosfórico tampoco pueden ser aplicados ilimitadamente. • Por regla general no se deben mezclar detergentes. • Tampoco se deben utilizar utensilios abrasivos, como son polvos abrasivos, esponjas o paños de microfibra. • Si tienen que seguir siempre las instrucciones de uso de los fabricantes de los detergentes. • La limpieza tiene que ser realizada según la dosificación y el tiempo de actuación, en función del objeto y ajustada a las necesidades específicas del mismo.
-
Page 17: Limited Consumer Warranty
Limited Consumer Warranty This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”). This warranty is limited to Hansgrohe products that are purchased by a consumer in the United States or Canada after March 1, 1996, and installed in either in the United States or in Canada. WHO IS COVERED BY THE WARRANTY This warranty extends to the original purchaser only. This warranty is non-transferable. WHAT IS COVERED BY THE WARRANTY The warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in material or workmanship as follows: Hansgrohe will replace at no charge for parts only or, at its option, replace any product or part of the product that proves defective because of improper workmanship and/or material, under normal installation, use, service and maintenance. If Hansgrohe is unable to provide a replacement and repair is not practical or cannot be made in timely fashion, Hansgrohe may elect to refund the purchase price in exchange for the return of the product. LENGTH OF WARRANTY Replacement or repaired parts of products will be covered for the term of this warranty, as stated in the following two sentences. If you are a consumer who purchased the product for use primarily for personal, family or household purposes, this warranty extends for as long as you own the product and the home in which the product is originally installed. If you purchased the product for use primarily for any other purpose, including, without limitation, a commercial purpose, this warranty extends only (i) for 1 year, with respect to Hansgrohe & Commercial products, and (ii) for 5 years, with respect to Axor products. THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR: A. Conditions, malfunctions or damage not resulting from defects in material or workmanship. - Page 18 When warranty service is completed, any repaired or replacement product or part will be returned to you postage prepaid. EXCLUSIONS AND LIMITATIONS REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE PRICE) AS PROVIDED UNDER THIS WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER. HANSGROHE NEITHER ASSUMES NOR AUTHORIZES ANY PERSON TO CREATE FOR IT ANY OTHER OBLIGATION OR LIABILITY IN CONNECTION WITH THIS PRODUCT.
- Page 20 Hansgrohe, Inc. • 1490 Bluegrass Lakes Parkway • Alpharetta, GA 30004 Tel. 770-360-9880 • Fax 770-360-9887 www.hansgrohe-usa.com...
