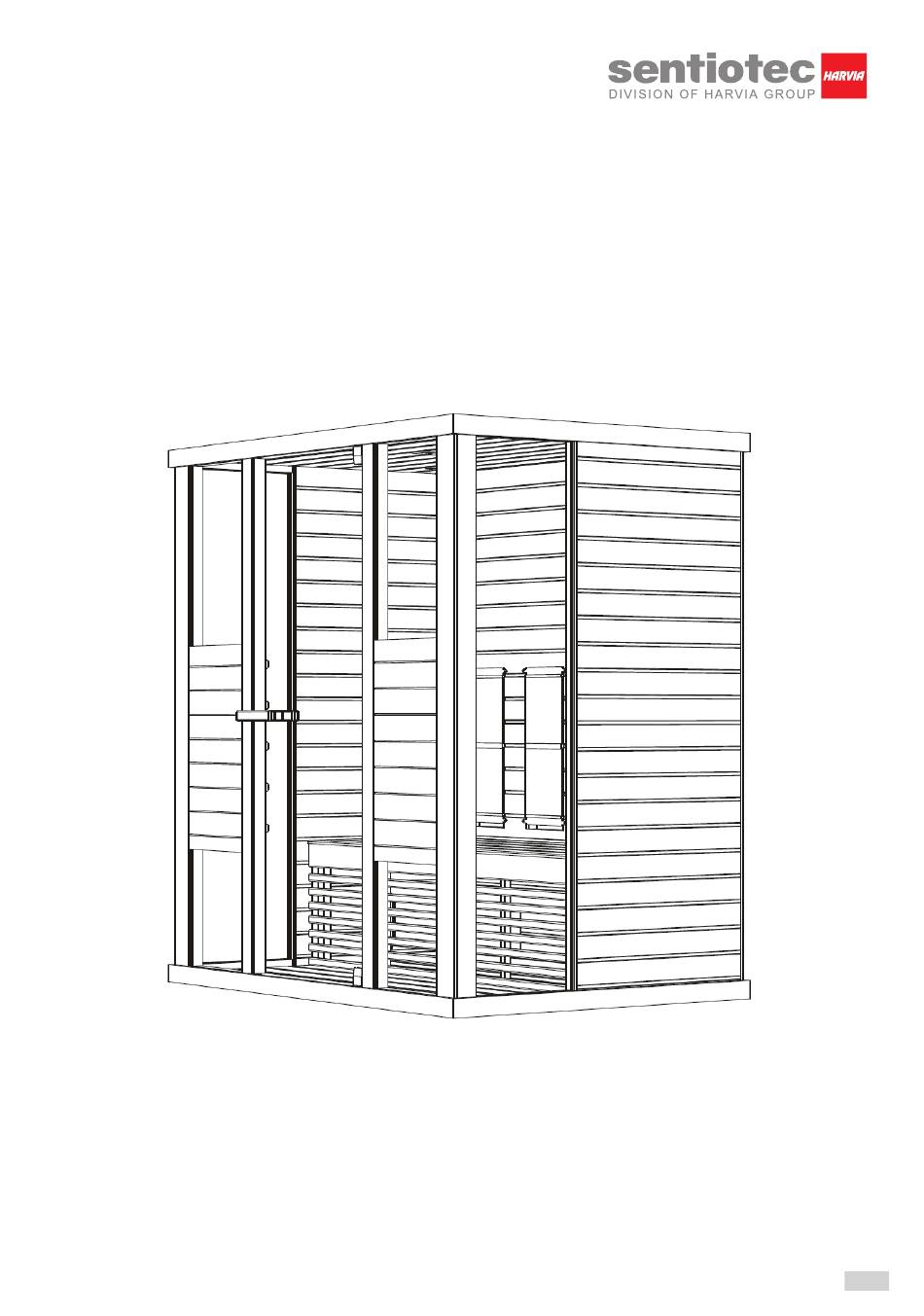

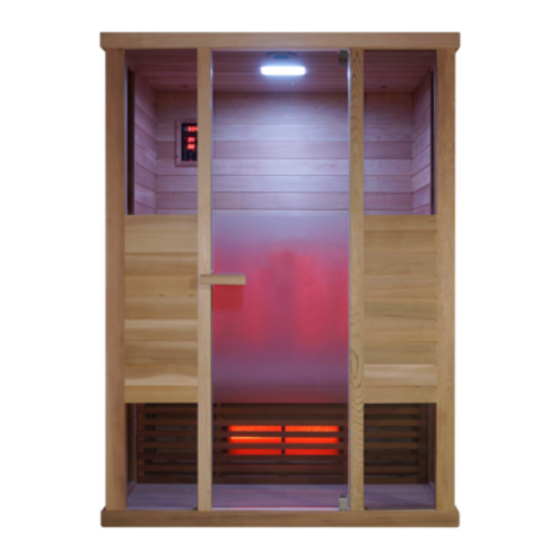

- Page 1 User’s manual Infrared Cabin PHÖNIX-L (1-030-315) 1/12 06/2020...
-
Page 2: Technical Data
PREFACE Thank you very much for purchasing our product. Please read this manual carefully before assembling and save it afterwards. Please write down the control box serial number of the cabin as this number will be required in case of repair or order of spare parts. ATTENTION Installation and repair should only be done by a qualified electrician! Check power supply rating and make sure the grounded outlet is correctly connected before installation. -
Page 3: Parts List
PARTS LIST Cabin Individual parts (variations possible) NAME Q’TY Floor panel (1450*l020*65mm) Back panel (1927*l392*43mm) Side panel 1 (1927*593*33mm) Side panel 2 (1927*593*33mm) Side glass (1896*344*6mm) Front panel 1 with glass (1927*409*48mm) Front panel 2 with glass (1927*409*48mm) Toppanel (1450*l020*65mm) Bench support panel (1350*468*33mm) Bench surface panel (1350*500*33mm) Guardrail 1 (1350*650*54mm) - Page 4 Hardware parts (variations possible) Rubber strip Φ3*16 Φ4*45 Φ6*60 30*20*2 ASSEMBLE INSTRUCTIONS Assemble tips Please remove transport packaging and inspect that your infrared cabin has been delivered complete and intact before beginning assemble. A least 2 persons are required for assemble of the cabin Please check the countersink and hole diameter of the drill holes to avoid damaging the wood.
- Page 5 ASSEMBLE INSTRUCTIONS Assemble steps Note: back panel has ventilation slits must keep 5 cm away from the next wall Note: about 20mm away Note: from the bench panel connect calves heater cable 8-Φ4*45 5/12...
- Page 6 ASSEMBLE INSTRUCTIONS Assemble steps Mutteri 6/12...
- Page 7 ASSEMBLE INSTRUCTIONS Assemble steps 8-Φ4*45 Note: connect all cables on the roof of the cabin 7/12...
-
Page 8: Circuit Diagram
CIRCUIT DIAGRAM 8/12... -
Page 9: Temperature Settings
OPERATING INTRUCTIONS Connect the power unit to wall outlet, the LED indicator will start to blink on the display. Now it is possible to switch on the infrared heaters, the light and the music function. 1) Startup Press to switch on the cabin and heaters start to work, the length of time is automatically set to 99 minutes and the air temperature inside the cabin will be displayed. -
Page 10: Use Instructions
SERVICE Use instructions Drink plenty of liquids before and after use of the infrared cabin. Dry yourself off completely. The optimal cabin temperature for a pleasant session lies between 35 and 40°C. After a heating period of an hour at the latest, the cabin should be switched off and a heating brake of at least 30 minutes should be taken. -
Page 11: Guarantee Card
SERVICE GUARANTEE CARD Fill in this form and make a picture of it and Email to: ______________________________________________ Date of purchase: _______________________________ Serial Number: _________________________________ Control unit label Reference number: ______________________________ Name: ________________________________________ Article state (unopened, just opened or used): ________ Please encircle on picture below which heater or which panel has a fault. - Page 12 GmbH | Division of Harvia Group | Wartenburger Straße 31, A-4840 Vöcklabruck T +43 (0) 7672/22 900-50| F -80 | info@sentiotec.com | www.sentiotec.com 12/12...
- Page 13 Benutzerhandbuch Infrarotkabine PHÖNIX-L (1-030-315) 1/12 06/2020...
- Page 14 EINLEITUNG Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Bitte lesen Sie dieses Handbuch vor der Montage sorgfältig durch und bewahren Sie es auf. Schreiben Sie sich die Seriennummer der Kabine am Schaltkasten auf, da diese Nummer bei Reparaturen oder der Bestellung von Ersatzteilen erforderlich ist.
- Page 15 TEILELISTE Einzelteile der Kabine (Abweichungen möglich) NAME MENGE Bodenplatte (1450 x 1020 x 65 mm) Rückwand (1927 x 1392 x 43 mm) Seitenwand 1 (1927 x 593 x 33 mm) Seitenwand 2 (1927 x 593 x 33 mm) Seitenglas (1896 x 344 x 6 mm) Vorderwand 1 mit Glas (1927 x 409 x 48 mm) Vorderwand 2 mit Glas (1927 x 409 x 48 mm) Deckenplatte (1450 x 1020 x 65 mm)
-
Page 16: Hinweise Zur Montage
Zubehörteile (Abweichungen möglich) Gummistreifen Φ 3 x 16 Φ 4 x 45 Φ 6 x 60 30 x 20 x 2 10 m 1 Stk. 43 Stk. 2 Stk. 1 Stk. MONTAGEANLEITUNG Hinweise zur Montage Entfernen Sie die Transportverpackung und prüfen Sie vor der Montage, ob die Infrarotkabine vollständig und in einwandfreiem Zustand geliefert wurde. - Page 17 MONTAGEANLEITUNG Montageschritte Hinweis: Rückwand verfügt über Lüftungsschlitze; 5 cm Abstand zur Wand einhalten Hinweis: Hinweis: etwa 20 mm von der Schließen Sie das Bankplatte entfernt Kabel für das Waden- Heizelement an. 8-Φ4*45 5/12...
- Page 18 MONTAGEANLEITUNG Montageschritte 6/12...
- Page 19 MONTAGEANLEITUNG Montageschritte Steuerung Netzteil 8-Φ4*45 Griff Glastür Griff Gummi streifen Hinweis: Schließen Sie alle Kabel auf dem Dach der Kabine an 7/12...
- Page 20 SCHALTPLAN Spannung Farbleuchte Leistung Nennstrom Sicherheitsstufe Modell Bedienteil Steuerung Leistungsteil Rück- seite Waden Vorder- seite 8/12...
- Page 21 BEDIENUNGSANLEITUNG Verbinden Sie die Leistungseinheit mit der Wandsteckdose. Auf dem Display beginnt die LED-Anzeige zu blinken. Nun können die Infrarotheizelemente, die Leuchte und die Musikfunktion eingeschaltet werden. 1) Inbetriebnahme Drücken Sie auf , um die Kabine einzuschalten. Die Heizelemente beginnen zu heizen.
- Page 22 SERVICE Gebrauchsanleitung Trinken Sie viel Flüssigkeit vor und nach der Verwendung der Infrarotkabine. Trocknen Sie sich vollständig ab. Die optimale Kabinentemperatur für eine angenehme Sitzung liegt zwischen 35 und 40 °C. Spätestens nach einer Heizzeit von einer Stunde sollte die Kabine ausgeschaltet und eine Heizpause von mindestens 30 Minuten eingelegt werden.
- Page 23 SERVICE GARANTIEKARTE Füllen Sie dieses Formular aus, fotografieren/scannen Sie es, und senden Sie es per E-Mail an: ______________________________________________ Kaufdatum: ____________________________________ Etikett vom Steuergerät Seriennummer: _________________________________ Referenznummer: _______________________________ Name: ________________________________________ Artikelzustand (ungeöffnet, vor Kurzem geöffnet oder gebraucht): ____________________________________ Kennzeichnen Sie in der folgenden Abbildung (mit einem Kreis), welches Heizelement oder welche Platte fehlerhaft ist.
- Page 24 GmbH | Division of Harvia Group | Wartenburger Straße 31, A-4840 Vöcklabruck T +43 (0) 7672/22 900-50| F -80 | info@sentiotec.com | www.sentiotec.com 12/12...
-
Page 25: Käyttäjän Käsikirja
Käyttäjän käsikirja Infrapunasauna PHÖNIX-L (1-030-315) 1/12 06/2020... -
Page 26: Tekniset Tiedot
JOHDANTO Hienoa, kun valitsit tuotteemme. Lue tämä käsikirja huolellisesti ennen asennusta ja säilytä se tulevaa käyttöä varten. Kirjoita muistiin saunan sarjanumero kytkentäkotelosta, koska voit tarvita tätä korjausten tai varaosien tilauksen yhteydessä. HUOMIO Ainoastaan sähköalan ammattilainen saa suorittaa asennuksen ja korjaustöitä! Varmista sähkösyötön teho sekä... - Page 27 OSALUETTELO Saunan yksittäisosat (mahdollisia poikkeuksia) NRO NIMI MÄÄRÄ Lattialevy (1450 x 1020 x 65 mm) Takaseinä (1927 x 1392 x 43 mm) Sivuseinä 1 (1927 x 593 x 33 mm) Sivuseinä 2 (1927 x 593 x 33 mm) Sivulasi (1896 x 344 x 6 mm) Etuseinä...
- Page 28 Lisävarusteet (mahdollisia poikkeuksia) Kumilista Φ 3 x 16 Φ 4 x 45 Φ 6 x 60 30 x 20 x 2 10 m 1 kpl 43 kpl 2 kpl 1 kpl ASENNUSOHJE Ohjeita asennukseen Poista kuljetuspakkaus ja tarkasta ennen asennusta, että infrapunasauna toimitettiin täydellisenä ja moitteettomassa kunnossa.
- Page 29 ASENNUSOHJE Asennusvaiheet Huomautus: Takaseinässä on tuuletusaukkoja; pidä 5 cm:n etäisyys seinään Huomautus: Huomautus: noin 20 mm Liitä pohjelämmitysvas- laudelevystä poispäin tuksen kaapeli. 8-Φ4*45 5/12...
- Page 30 ASENNUSOHJE Asennusvaiheet Mutteri 6/12...
- Page 31 ASENNUSOHJE Asennusvaiheet Tehoyksikkö Virtalähde 8-Φ4*45 Kahva Lasiovi Kahva Kumilist Huomautus: Liitä kaikki kaapelit saunan kattoon. 7/12...
- Page 32 Kytkentäkaavio Tulojännite Värivalo Teho Nimellisvirta Turvallisuustaso Malli Ohjauspaneeli Tehoyksikkö Takaosa Pohkeet Etuosa 8/12...
- Page 33 KÄYTTÖOHJE Liitä tehoyksikkö seinäpistorasiaan. Näytön LED-valo alkaa vilkkua. Nyt voit käynnistää infrapunalämmitysvastukset, valon ja musiikkitoiminnon. 1) Käyttöönotto Kytke sauna päälle painamalla painiketta . Lämmitysvastukset aloittavat lämmityksen. Kesto säädetään automaattisesti 99 minuuttiin ja saunan ilmalämpötila tulee näkyviin. Kytke lämmitysvastukset pois painamalla painiketta uudelleen.
- Page 34 HUOLTO Käyttöohje Juo paljon nestettä, ennen kuin menet saunaan sekä sen jälkeen. Kuivaa itsesi huolellisesti. Saunan optimaalinen lämpötila mukavaa oleskelua varten on 35 ja 40 °C:een välissä. Sauna tulee kytkeä pois viimeistään tunnin lämmitysajan jälkeen ja pitää vähintään 30 minuutin lämmitystauko. Suosittelemme, että...
- Page 35 HUOLTO TAKUUKORTTI Täytä tämä lomake, valokuvaa tai skannaa se ja lähetä sähköpostilla osoitteeseen: ______________________________________________ Ostopäivämäärä: ________________________________ Ohjauskeskuksen etiketti Sarjanumero: ___________________________________ Viitenumero: ___________________________________ Nimi: _________________________________________ Tuotteen tila (avaamaton, hiljattain avattu tai käytetty): ___________________________________ Merkitse seuraavaan kuvaan (ympyrällä) mikä lämmitysvastus tai mikä levy on kyseessä. Lisää...
- Page 36 GmbH | Division of Harvia Group | Wartenburger Straße 31, A-4840 Vöcklabruck T +43 (0) 7672/22 900-50| F -80 | info@sentiotec.com | www.sentiotec.com 12/12...
